产品特性
通道个数：16通道
频率范围：2400-2483.5Mhz
信号格式：D16
供电范围：4.5-8.4V
输出格式：PWM、SBUS
支持回传：S.port、RSSI输出、VBAT（最高18V电压检测）
控制距离：大于1km
失控保护：CUSTOM（全通道自定义）、HOLD（失控保持）、NO PULSES（无脉冲）
天线长度：约15cm
尺 寸：40*26*16毫米
重 量：10克
对频方法
1. 接收机按住BIND按钮，同时接通电源，接收机LED红绿灯同时常亮，等待对频
2. 遥控器多协议高频头选择D16协议，并按下[BIND]选项，接收机红灯闪烁，表示对频成功
3. 遥控器退出[BIND]模式，接收机需重新通电，此时接收机绿灯常亮，对频成功
失控保护
接收机支持多种失控保护方式，可在遥控器
Failsafe mode中选择相应的设置，自定义失控保护
Failsafe mode失控保护设置选项说明
1. Not set：未设置失控保护，遥控器开机会弹出相应提示，提
醒您设置失控保护
2. Hold：失控保持，保持失控前最后一刻的通道输出
3. No pulses：无脉冲，接收机失控时关断所有通道输出信号
4. Receiver：接收机按钮设置，接收机短按BIND按钮小于1秒，
接收机LED绿灯闪烁两次，即保存当前遥控通道值，作为接收机
失控保护值
5. Custom：自定义，选择[Set]进入以下界面，可在此界面定义
每个通道值，选择最下方Channels=>Failsafe选项，即可将当前
设置发送到接收机，作为接收机失控保护值

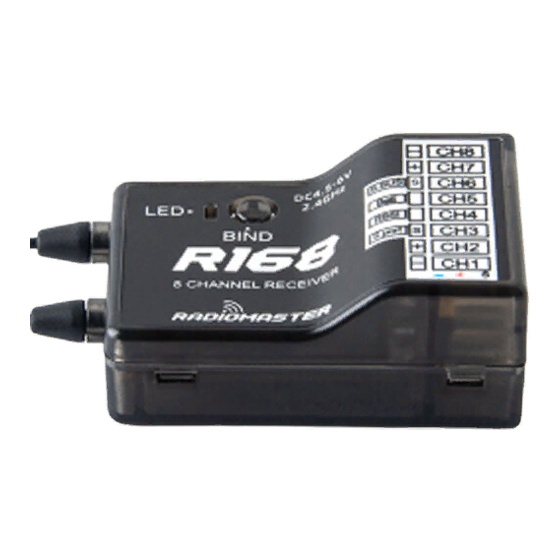

DC4.5-8.4V
CH8
2.4GHz
LED
CH7
CH6
S.BUS
S
BIND
CH5
Batt
R168
CH4
RSSI
CH3
S.port
S
8 CHANNEL RECEIVER
CH2
CH1
S
对频时遥控器弹出模式选单
Ch1-8 Telem ON：接收机PWM接口输出1-8通道信号，回传开启
Ch1-8 Telem OFF：接收机PWM接口输出1-8通道信号，回传关闭
Ch9-16 Telem ON：接收机PWM接口输出9-16通道信号，回传开启
Ch1-16 Telem OFF：接收机PWM接口输出9-16通道信号，回传关闭
R168接收机用户指南
CH8
CH7
CH6
S.BUS
CH5
Batt
(Max 18V)
CH4
RSSI
CH3
S.port
CH2
CH1
S
