Importado por
PENTAIR FLOW TECHNOLOGIES DE MEXICO
S DE RL DE CV
AVE DE LOS NOGALES SN L 10 MZA 5
PARQUE INDUSTRIAL VILLA FLORIDA
REYNOSA, TAMAULIPAS
CP. 88718
+52.899.864.3203
Website: http://www.flotecwater.com
Note: Prior to using product, read all instructions for its correct use and installation.
Instalación/Operación/Piezas
Para mayor información sobre el funcionamiento,
instalación o mantenimiento de la bomba:
Llame al +52.899.864.3203
Español.......................................................... Pages 2-7
© 2014
MOD. FP4505, FP4510
Nota: Antes de usar el producto, lea todas las instrucciones
para el correcto uso einstalación del equipo.

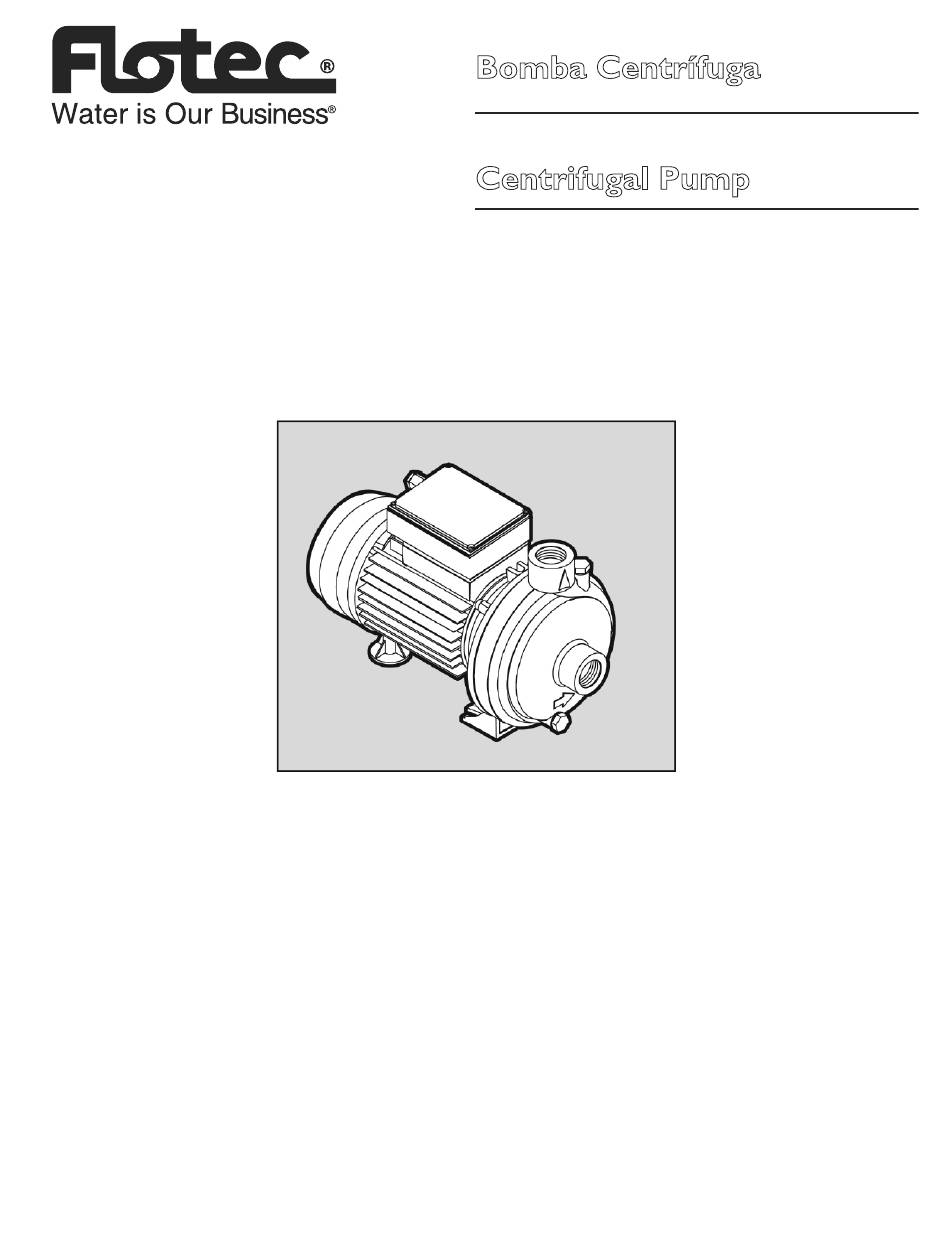

MANUAL DEL USUARIO
Bomba Centrífuga
OWNER'S MANUAL
Centrifugal Pump
Installation/Operation/Parts
For further operating, installation, or maintenance
assistance:
Call +52.899.864.3203
English ........................................................... Pages 8-13
FPX821 - 300G0105 (Rev. 01/22/15)
Advertisement
Table of Contents
Related Manuals for Flotec FP4505
Summary of Contents for Flotec FP4505
- Page 1 REYNOSA, TAMAULIPAS CP. 88718 +52.899.864.3203 Website: http://www.flotecwater.com MOD. FP4505, FP4510 Nota: Antes de usar el producto, lea todas las instrucciones para el correcto uso einstalación del equipo. Note: Prior to using product, read all instructions for its correct use and installation.
-
Page 2: Seguridad General
Seguridad ¡LEA Y SIGA LAS SEGURIDAD GENERAL INSTRUCCIONES DE SEGURIDAD! PRECAUCION No toque un motor en operación. Los Cuando Este es el símbolo de alerta de seguridad. motores modernos pueden funcionar a alta temperatura. Para vea este símbolo en su bomba o en este manual, evitar quemaduras durante los trabajos de mantenimiento y busque alguna de las siguientes palabras de advertencia y servicio de la bomba, deje que se enfríe por 20 minutos después... - Page 3 Seguridad / Instalación INSTALACIONES DE BOMBAS INSTALACION CON UNTANQUE DE DEPOSITO EN EL TECHO (FIGURA 1) CENTRIFUGAS • La profundidad vertical entre la bomba y el agua bombea- ADVERTENCIA Tensión peligrosa. Desconecte la co- da debe ser de 20’ (6,1 m) o menos. rriente eléctrica a la bomba antes de trabajar con la bomba o •...
-
Page 4: Información Eléctrica
0-100 101 -200 201 -300 301 -400 Modelo Volts Amperios ramal* (0 - 30) (31 -61) (62-91) (92- 122) FP4505 .370 14(2) 14(2) 12(3) 10(5.5) FP4510 .750 14(2) 10(5.5) 10(5.5) 6(14) * Cuando sean usados, recomendamos que busque que los fusibles sean de elemento dual o de retardo de tiempo “Fusetron” para todos los circuitos. -
Page 5: Localizacion De Fallas
Operación / Localización de fallas Ventilar por el CEBADO / OPERACION tapón de Vent Through Cebadura Priming Plug PRECAUCION Nunca ponga a funcionar la bomba en seco. Poner a funcionar la bomba sin agua puede resultar en un recalentamiento, puede dañar el sello y, posiblemente, provocar quemaduras a las personas que la estén manipulando. - Page 6 Refacciones No. de Ref. Descripción de los Repuestos Cant. 862 0594 Tornillo Tapa de Bornes Empaquetadura Capacitor Tornillo Caja de Bornes Empaquetadura Cuerpo de la Bomba (Mitad Trasera) Inserto de la Placa Obturadora Junta Torica Sello del Eje Impulsor Arandela de Seguridad Tuerca de Impulsor M10 Tapon de Tubo Arandela de Seguridad...
- Page 7 El comprador pagará todos los costos de remoción, instalación, mano de obra y envío necesarios, así como todo costo adicional asociado. Si necesita piezas o resolución de problemas, NO regrese el producto a la tienda minorista. Llame el Servicio a la Clientela de FLOTEC +52.899.864.3203.
-
Page 8: General Safety
Safety READ AND FOLLOW GENERAL SAFETY SAFETY INSTRUCTIONS! Do not touch an operating motor. Modern This is the safety alert symbol. When you see this motors may operate at high temperatures. To avoid symbol on your pump or in this manual, look for burns when servicing pump, allow it to cool for 20 min- one of the following signal words and be alert to the utes after shut-down before handling. -
Page 9: Safety / Installation
Safety / Installation CENTRIFUGAL PUMP INSTALLATION WITH A ROOFTOP INSTALLATIONS: RESERVOIR ZZTANK (FIGURE 1) • Have a vertical depth between the pump and the water Hazardous voltage. Disconnect power to being pumped of 20’ (6.1m) or less. pump before working on the pump or motor. •... - Page 10 0-100 101 -200 201 -300 301 -400 Model Volts Load Amps Rating (Amps) (0 - 30) (31 -61) (62-91) (92- 122) FP4505 .370 14(2) 14(2) 12(3) 10(5.5) FP4510 .750 14(2) 10(5.5) 10(5.5) 6(14) * When using fuses, dual element or Fusetron time delay fuses are recommended for all motor circuits.
-
Page 11: Operation /Troubleshooting
Operation /Troubleshooting PRIMING/OPERATION Vent Through Priming Plug Running pump with- Never run pump dry. out water may cause it to overheat, damaging the seal and possibly causing burns to persons handling the pump. Fill the pump with water before starting.. Discharge Never run the pump with the discharge Pipe... -
Page 12: Repair Parts
Repair Parts Key No. Part Description Qty. Screw 862 0594 Terminal Box Cover Gasket Capacitor Screw Terminal Box Gasket Intermediate Support Seal Plate Insert O-Ring Shaft Seal Impeller Impeller Washer Impeller Nut Priming Plug O-Ring Pump Body Foot Post Screw Fan Cover Terminal Block Strain Relief Insert... -
Page 13: Warranty
FLOTEC’s option, subject to the terms and conditions set forth herein. Note that this limited warranty applies to manufacturing defects only and not to ordinary wear and tear. - Page 14 THIS PAGE INTENTIONALLY LEFT BLANK...
- Page 15 THIS PAGE INTENTIONALLY LEFT BLANK...
