CipherLab 8200 Quick Start Manual

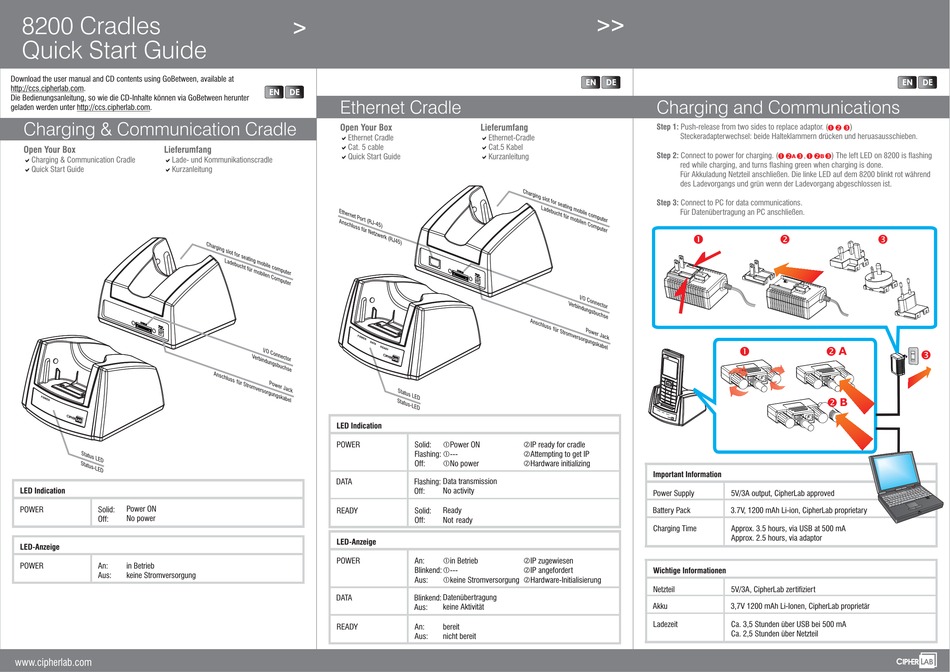

8200 Cradles
Quick Start Guide
Download the user manual and CD contents using GoBetween, available at
http://ccs.cipherlab.com .
Die Bedienungsanleitung, so wie die CD-Inhalte können via GoBetween herunter
geladen werden unter http://ccs.cipherlab.com .

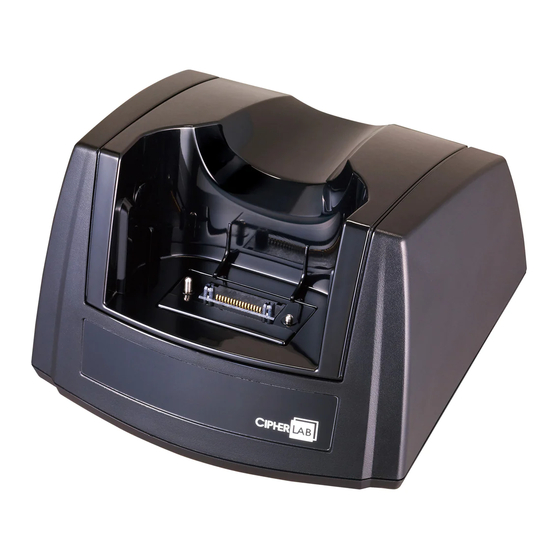

Charging & Communication Cradle
Open Your Box Lieferumfang
a a
Charging & Communication Cradle Lade- und Kommunikationscradle
a a
Quick Start Guide Kurzanleitung
LED Indication
Power ON
POWER Solid:
Off: No power
LED-Anzeige
POWER An: in Betrieb
Aus: keine Stromversorgung
www.cipherlab.com
>
EN DE
Ethernet Cradle
Open Your Box
a
Ethernet Cradle
a
Cat. 5 cable
a
Quick Start Guide
LED Indication

POWER Solid:

Flashing:

Off:
Data transmission
DATA Flashing:
Off: No activity
READY Solid: Ready
Off: Not ready
LED-Anzeige

POWER An:

Blinkend:

Aus:
DATA Blinkend: Datenübertragung
Aus: keine Aktivität
READY An: bereit
Aus: nicht bereit
>>
EN DE
Lieferumfang
a
Ethernet-Cradle
a
Cat.5 Kabel
a
Kurzanleitung
?
Power ON IP ready for cradle
?
--- Attempting to get IP
?
No power Hardware initializing
?
in Betrieb IP zugewiesen
?
--- IP angefordert
?
keine Stromversorgung Hardware-Initialisierung
Charging and Communications
Step 1: Push-release from two sides to replace adaptor. (
Steckeradapterwechsel: beide Halteklammern drücken und heruasausschieben.
Step 2: Connect to power for charging. ( , ) The left LED on 8200 is flashing
A B
red while charging, and turns flashing green when charging is done.
Für Akkuladung Netzteil anschließen. Die linke LED auf dem 8200 blinkt rot während
des Ladevorgangs und grün wenn der Ladevorgang abgeschlossen ist.
Step 3: Connect to PC for data communications.
Für Datenübertragung an PC anschließen.
Important Information
Power Supply 5V/3A output, CipherLab approved
Battery Pack 3.7V, 1200 mAh Li-ion, CipherLab proprietary
Charging Time Approx. 3.5 hours, via USB at 500 mA
Approx. 2.5 hours, via adaptor
Wichtige Informationen
Netzteil 5V/3A, CipherLab zertifiziert
Akku 3,7V 1200 mAh Li-Ionen, CipherLab proprietär
Ladezeit Ca. 3,5 Stunden über USB bei 500 mA
Ca. 2,5 Stunden über Netzteil
EN DE
)
A
B
