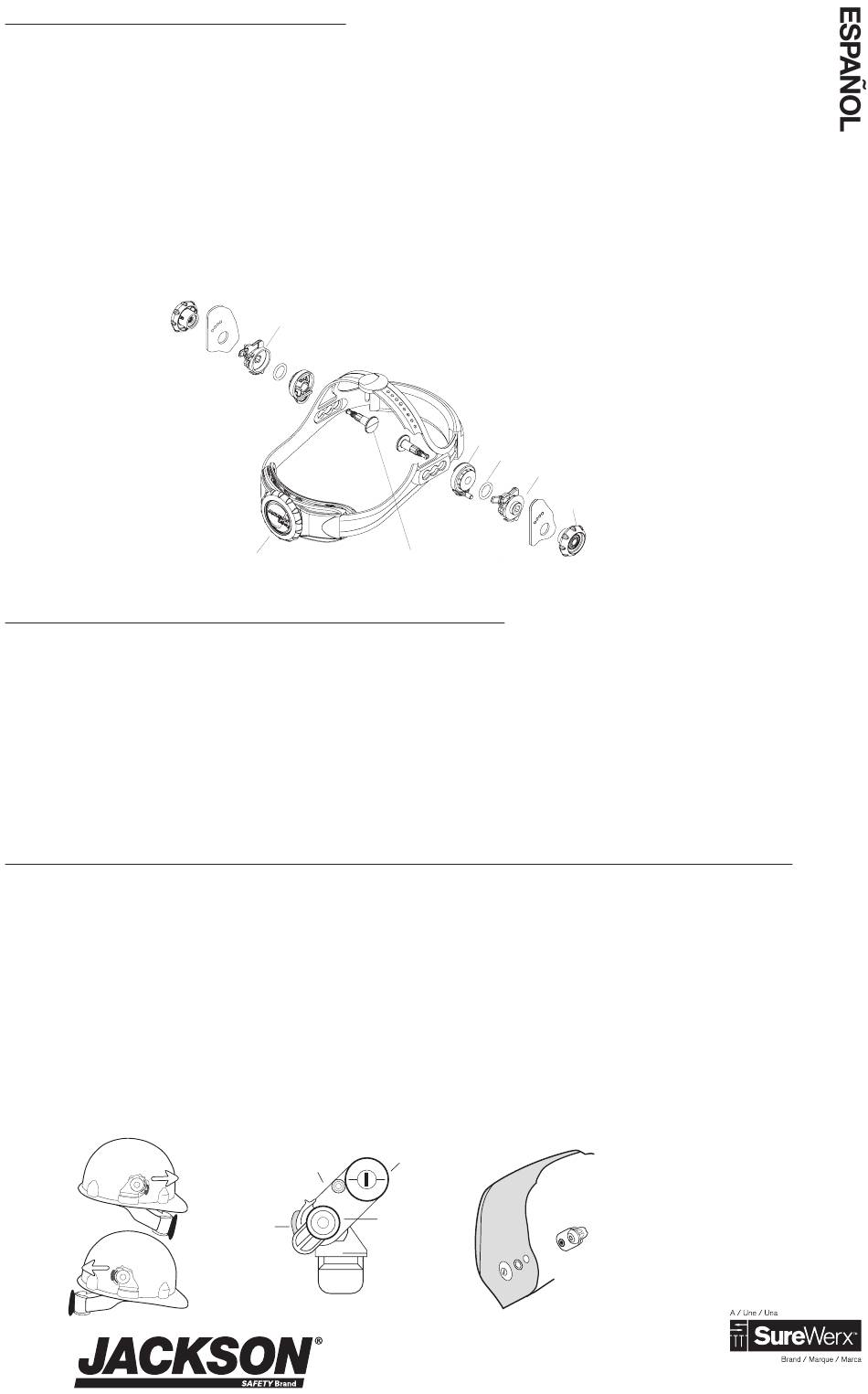

Reemplazo del arnés de cabeza
Siga los pasos a continuación para reemplazar el arnés de cabeza 370:
1.
Quite la perilla de pivote en ambos lados del arnés de cabeza.
2.
Retire del perno de la parte interior del casco, luego retire el pasador de pivote, la junta tórica y
el tope del pivote en ambos lados del casco
3.
Ensamblaje del lado derecho – Sujete el casco delante suyo con la parte posterior frente a usted.
Inserte el pasador roscado a través del arnés de cabeza, pasador de pivote, argolla en forma
de D y tope de pivote lado derecho. Luego, coloque este arnés dentro del casco insertando la
correa de ajuste de ángulo en el orificio deseado. Enrosque la perilla de pivote en el perno que
se extiende a través del casco.
4.
Repita los pasos anteriores para el lado izquierdo del casco.
Casco para soldar con sistema de intercambio
Cuchillas de acoplamiento del casco:
• El ajuste de inclinación de 4 posiciones permite al soldador centrar el campo visual.
• Las perillas de tensión permiten bajar de manera cómoda el casco para soldar.
• Fabricado con materiales ligeros capaces de soportar temperaturas extremas de 350°F.
• El seguro vertical evita el deslizamiento del casco y lo sujeta firmemente en posición vertical.
• Se ajusta a todos los cascos para soldar de las líneas HaloX, HSL y Nitro de la marca Jackson Safety
• Aprobados para usarse con los siguientes productos:
-Casco industrial SC-6 -Soporte de careta para casco industrial con sistema de intercambio
Instrucciones para uso del casco para soldar con sistema de intercambio
Casco para soldar accesorio y cuchillas:
1. El casco industrial se puede usar con la visera hacia el frente o hacia atrás. Introduzca las cuchillas
en las ranuras del casco con el botón siempre orientado hacia la parte posterior de la suspensión
según la (Figura 1).
2. Quite la traba del seguro con un destornillador de punta plana. Ensamble el accesorio al
casco para soldar según la (Figura 2/3).
3. Póngase el casco. Mueva el casco para soldar hacia su rostro e introduzca las varillas de
acoplamiento en las cuchillas. Presione firmemente hacia dentro las perillas rojas hasta
escuchar un chasquido indicando un acoplamiento correcto.
4. Ajuste a la tensión deseada con la perilla roja. Apriete girando hacia la derecha. Afloje girando
hacia la izquierda.
Figura1
12
Tope del pivote lado izquierdo
LH Pivot Stop
Base
Base
Seguro
Perilla
Bot—n
Figura 2
Cuchilla
© Copyright 2020, Surewerx
Ménsula del pivote
Pivot Post
O-Ring
Junta tórica
RH Pivot
Tope del pivote lado derecho
Stop
Pivot
Perilla del pivote
Knob
Stud
Pasador
Traba
Figura 3
.
®
JA5446_6/2020
