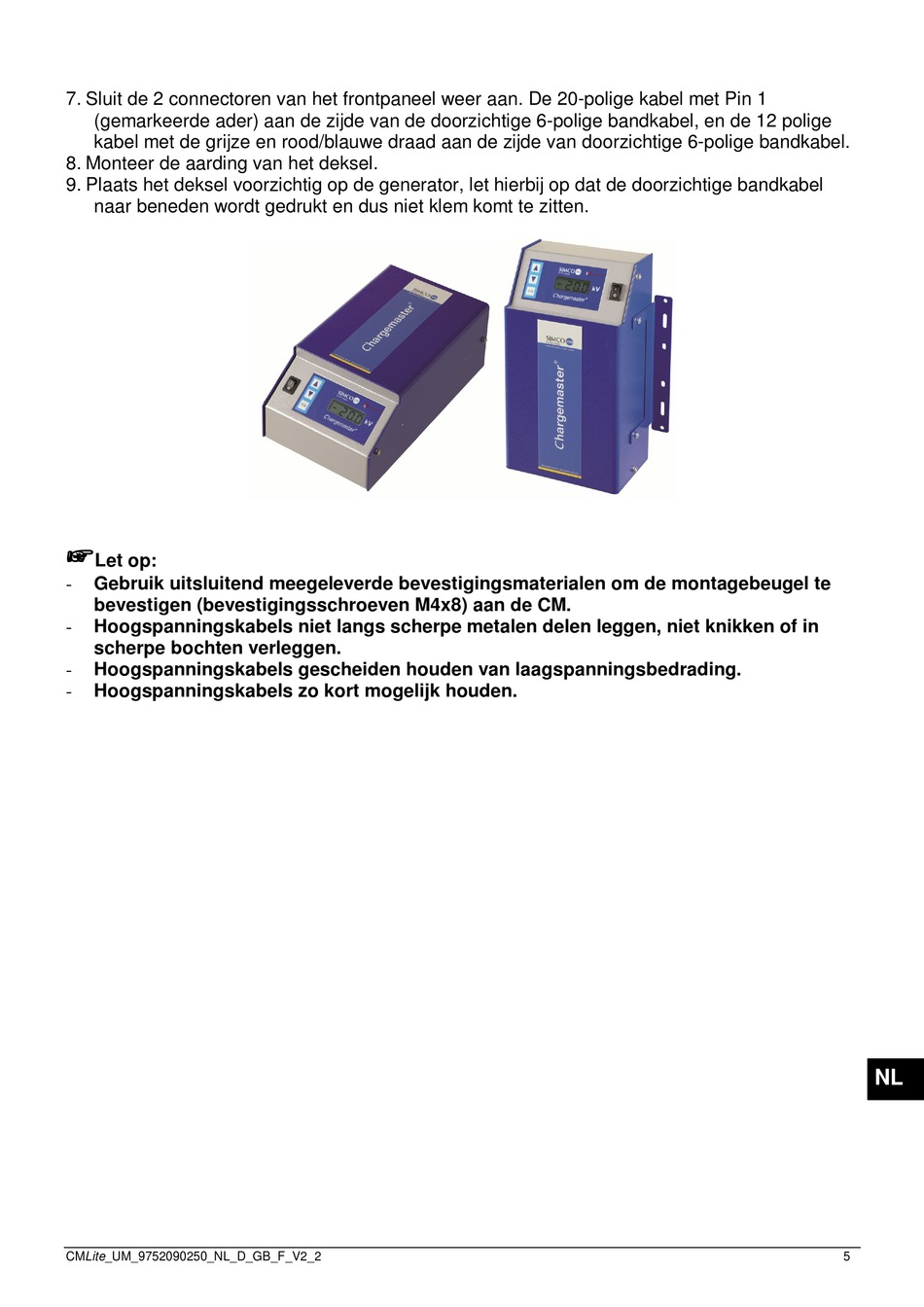

7. Sluit de 2 connectoren van het frontpaneel weer aan. De 20-polige kabel met Pin 1
(gemarkeerde ader) aan de zijde van de doorzichtige 6-polige bandkabel, en de 12 polige
kabel met de grijze en rood/blauwe draad aan de zijde van doorzichtige 6-polige bandkabel.
8. Monteer de aarding van het deksel.
9. Plaats het deksel voorzichtig op de generator, let hierbij op dat de doorzichtige bandkabel
naar beneden wordt gedrukt en dus niet klem komt te zitten.

Let op:
Gebruik uitsluitend meegeleverde bevestigingsmaterialen om de montagebeugel te
-
bevestigen (bevestigingsschroeven M4x8) aan de CM.
Hoogspanningskabels niet langs scherpe metalen delen leggen, niet knikken of in
-
scherpe bochten verleggen.
Hoogspanningskabels gescheiden houden van laagspanningsbedrading.
-
Hoogspanningskabels zo kort mogelijk houden.
-
