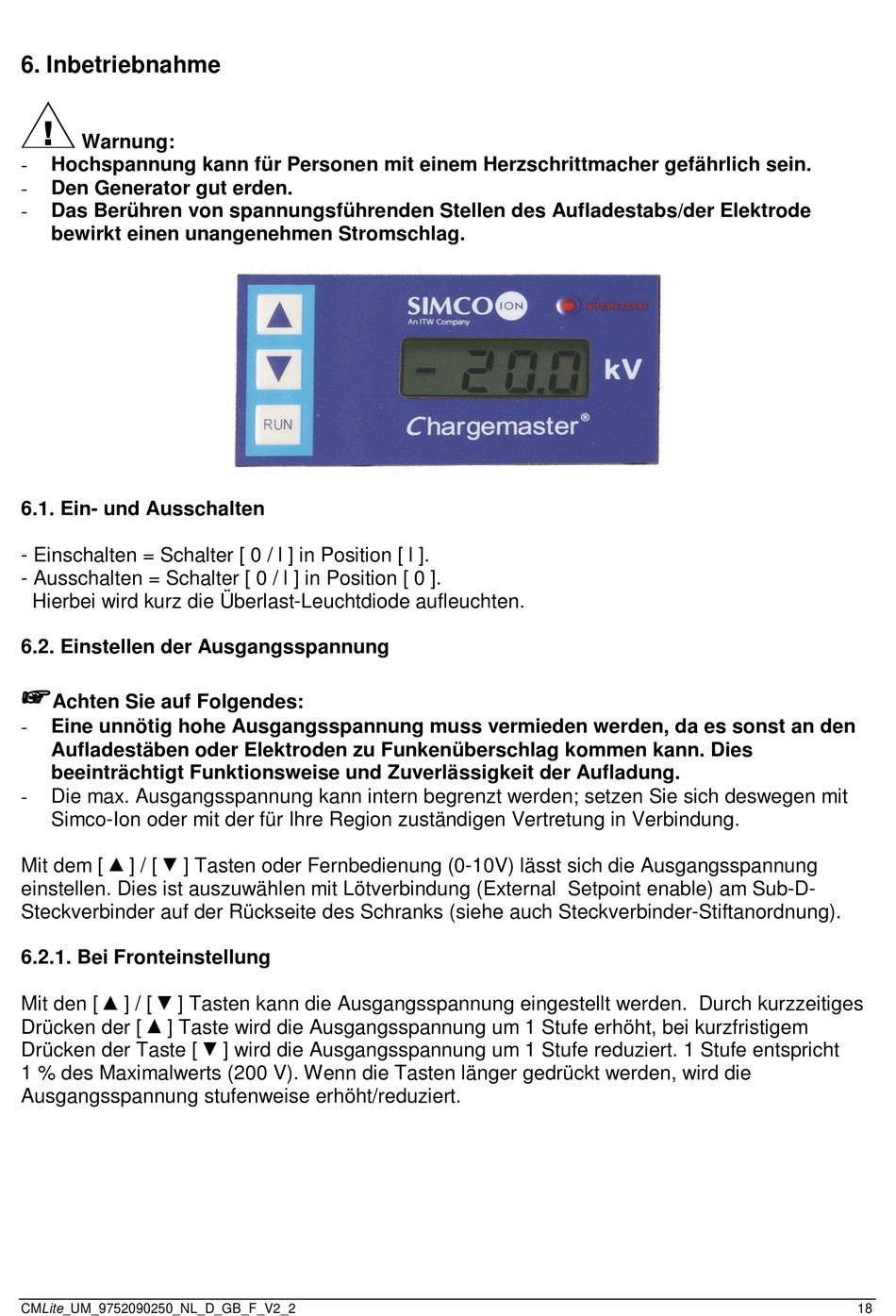

6. Inbetriebnahme

Warnung:
Hochspannung kann für Personen mit einem Herzschrittmacher gefährlich sein.
-
Den Generator gut erden.
-
Das Berühren von spannungsführenden Stellen des Aufladestabs/der Elektrode
-
bewirkt einen unangenehmen Stromschlag.

6.1. Ein- und Ausschalten

- Einschalten = Schalter [ 0 / l ] in Position [ l ].
- Ausschalten = Schalter [ 0 / l ] in Position [ 0 ].
Hierbei wird kurz die Überlast-Leuchtdiode aufleuchten.

6.2. Einstellen der Ausgangsspannung


Achten Sie auf Folgendes:
- Eine unnötig hohe Ausgangsspannung muss vermieden werden, da es sonst an den
Aufladestäben oder Elektroden zu Funkenüberschlag kommen kann. Dies
beeinträchtigt Funktionsweise und Zuverlässigkeit der Aufladung.
- Die max. Ausgangsspannung kann intern begrenzt werden; setzen Sie sich deswegen mit
Simco-Ion oder mit der für Ihre Region zuständigen Vertretung in Verbindung.
Mit dem [ ] / [ ] Tasten oder Fernbedienung (0-10V) lässt sich die Ausgangsspannung
einstellen. Dies ist auszuwählen mit Lötverbindung (External Setpoint enable) am Sub-D-
Steckverbinder auf der Rückseite des Schranks (siehe auch Steckverbinder-Stiftanordnung).

6.2.1. Bei Fronteinstellung

Mit den [ ] / [ ] Tasten kann die Ausgangsspannung eingestellt werden. Durch kurzzeitiges
Drücken der [ ] Taste wird die Ausgangsspannung um 1 Stufe erhöht, bei kurzfristigem
Drücken der Taste [
1 % des Maximalwerts (200 V). Wenn die Tasten länger gedrückt werden, wird die
Ausgangsspannung stufenweise erhöht/reduziert.
CMLite_UM_9752090250_NL_D_GB_F_V2_2
] wird die Ausgangsspannung um 1 Stufe reduziert. 1 Stufe entspricht
18
