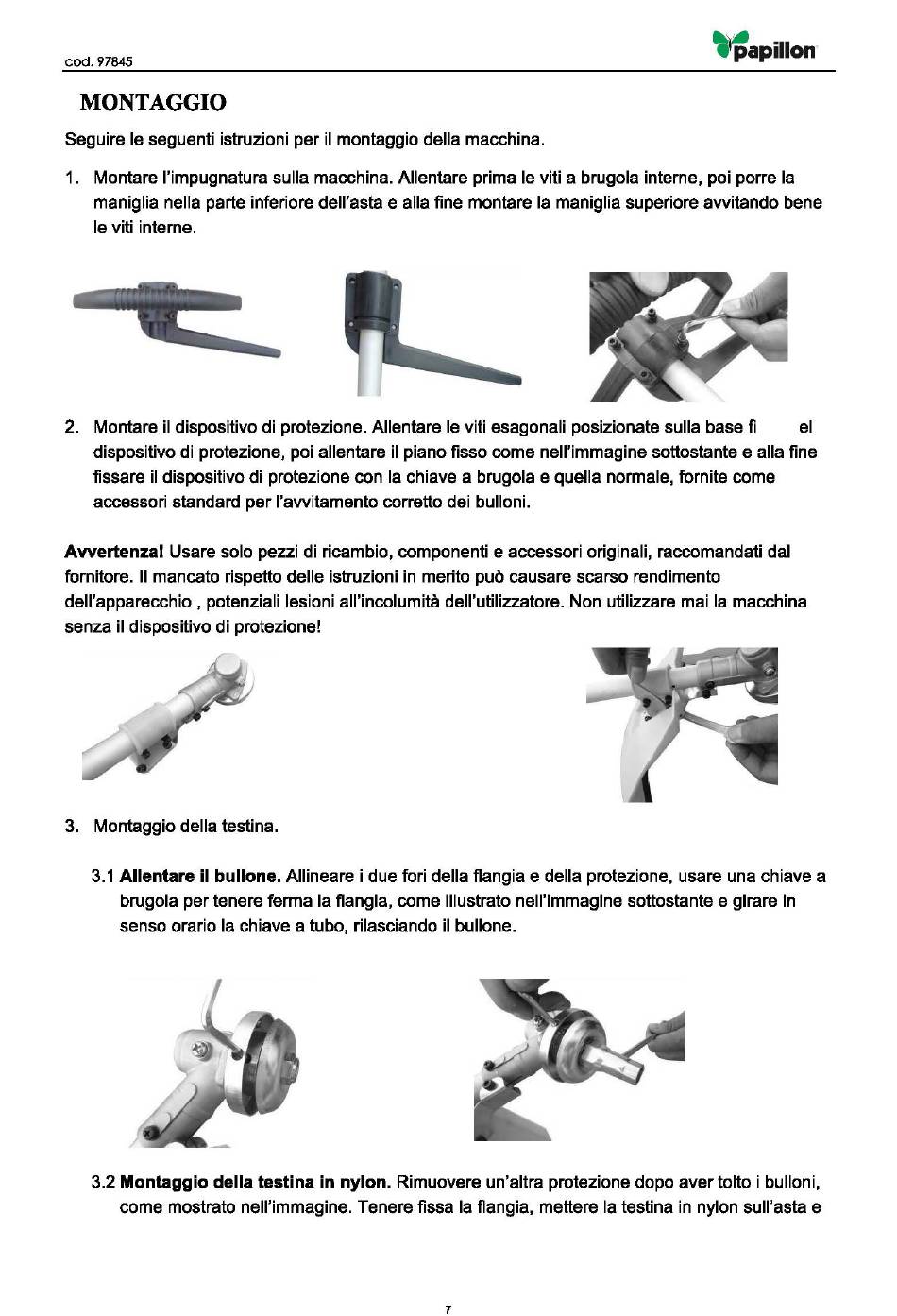

PAPILLON MULTICUTTER 33N Instruction Manual page 7

cod. 97845
'fl apillon
MONTAGGIO
Seguire le seguenti istruzioni per ii montaggio della macchina.
1. Montare l'impugnatura sulla macchina. Allentare prima le viti a brugola interne, poi porre la
maniglia nella parte inferiore dell'asta e alla fine montare la maniglia superiore awitando bane
le viti interne.
2. Montare ii dispositivo di protezione. Allentare le viti esagonali posizionate sulla base fi el
dispositivo di protezione, poi allentare ii piano fisso come nell'immagine sottostante e alla fine
fissare ii dispositivo di protezione con la chiave a brugola e quella normale, fornite come
accessori standard per l'awitamento corretto dei bulloni.
Avvertenzal Usare solo pezzi di ricambio, componenti e accessori originali, raccomandati dal
fornitore. II mancato rispetto delle istruzioni in merito puO causare scarso rendimento
dell'apparecchio , potenziali lesioni all'incolumita dell'utilizzatore. Non utilizzare mai la macchina
senza ii dispositivo di protezione!
3. Montaggio della testina.
3.1 Allentare ii bullone. Allineare i due fori della flangia e della protezione, usare una chiave a
brugola per tenere ferma la flangla, come Illustrate nell'lmmaglne sottostante e glrare In
senso orario la chiave a tuba, rilasciando
ii
bullone.
3.2 Montaggio della testina in nylon. Rimuovere un'altra protezione dopa aver !alto i bulloni,
come mostrato nell'immagine. Tenere fissa la flangia, mettere la testina in nylon sull'asta e
