IDENTIFICAZIONE DEi COMPONENT! PRINCIPAL!
I
SIMBOLI

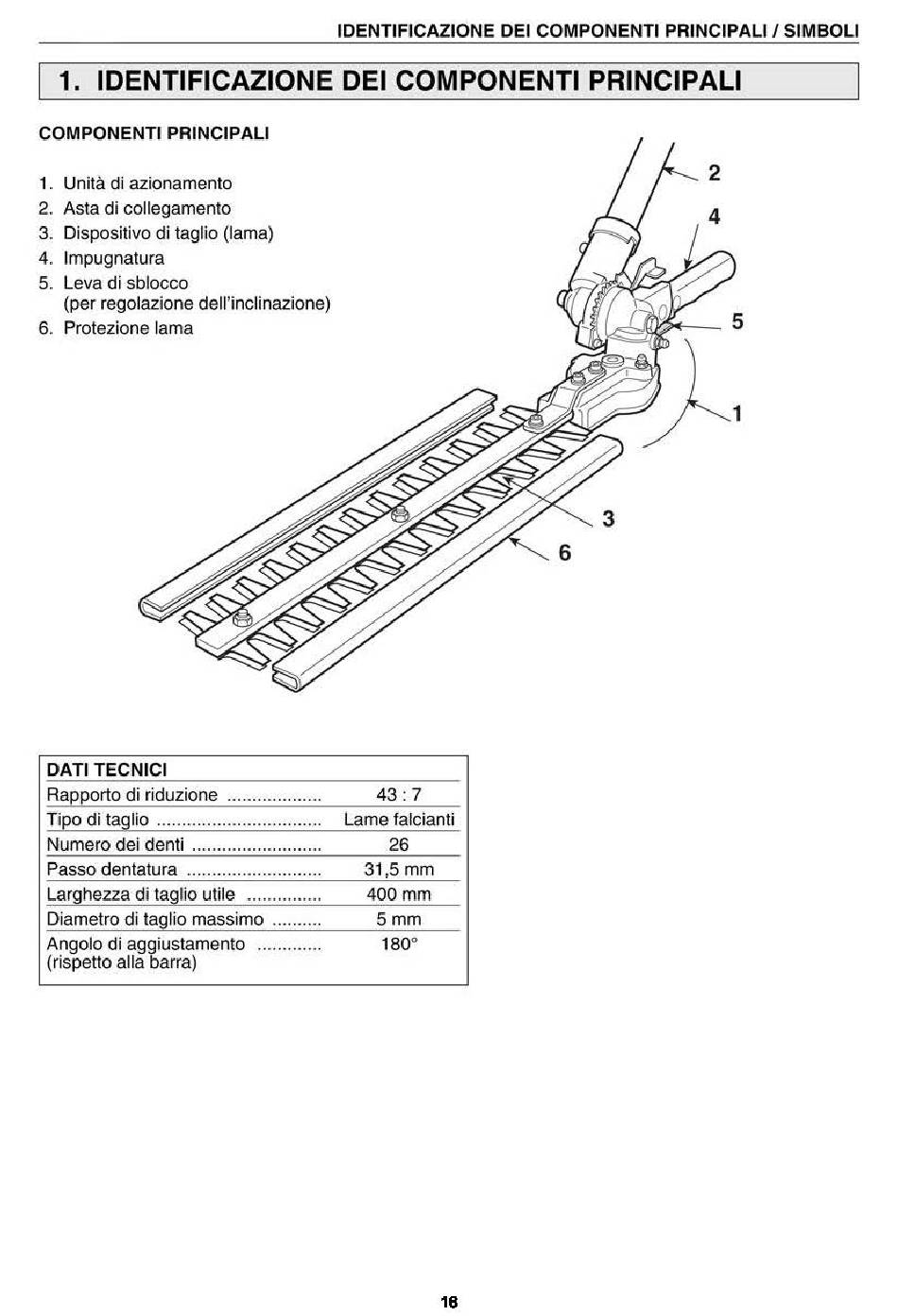

1. IDENTIFICAZIONE DEi COMPONENT! PRINCIPAL!
COMPONENT! PRINCIPAL!
1. Unita di azionamento
2. Asta di collegamento
3. Dispositivo di taglio (lama)
4. lmpugnatura
5. Leva di sblocco
(per regolazione dell'inclinazione)
6. Protezione lama
DATI TECNICI
Rapporto di riduzione .................. .
Ti po di taglio ................................ .
Numero dei denti ......................... .
Passo dentatura .......................... .
Larghezza di taglio utile .............. .
Diametro di taglio massimo ......... .
Angolo di aggiustamento
(rispetto alla barra)
3
6
43: 7
Lame falcianti
26
31,5mm
400mm
5mm
180°
