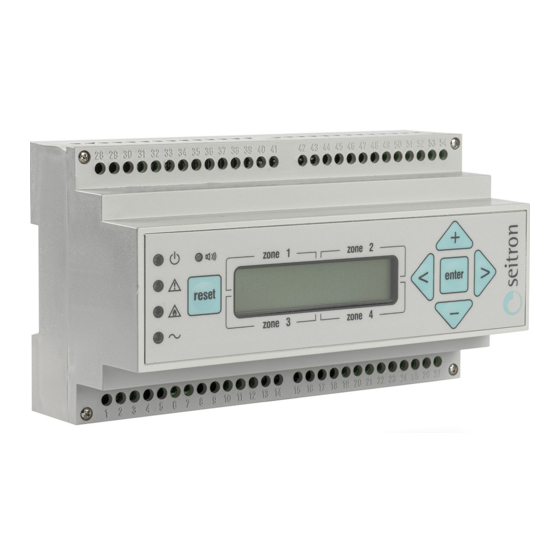

Central unit for gas detection with modbus® communication protocol

Advertisement

Available languages

Available languages

Quick Links

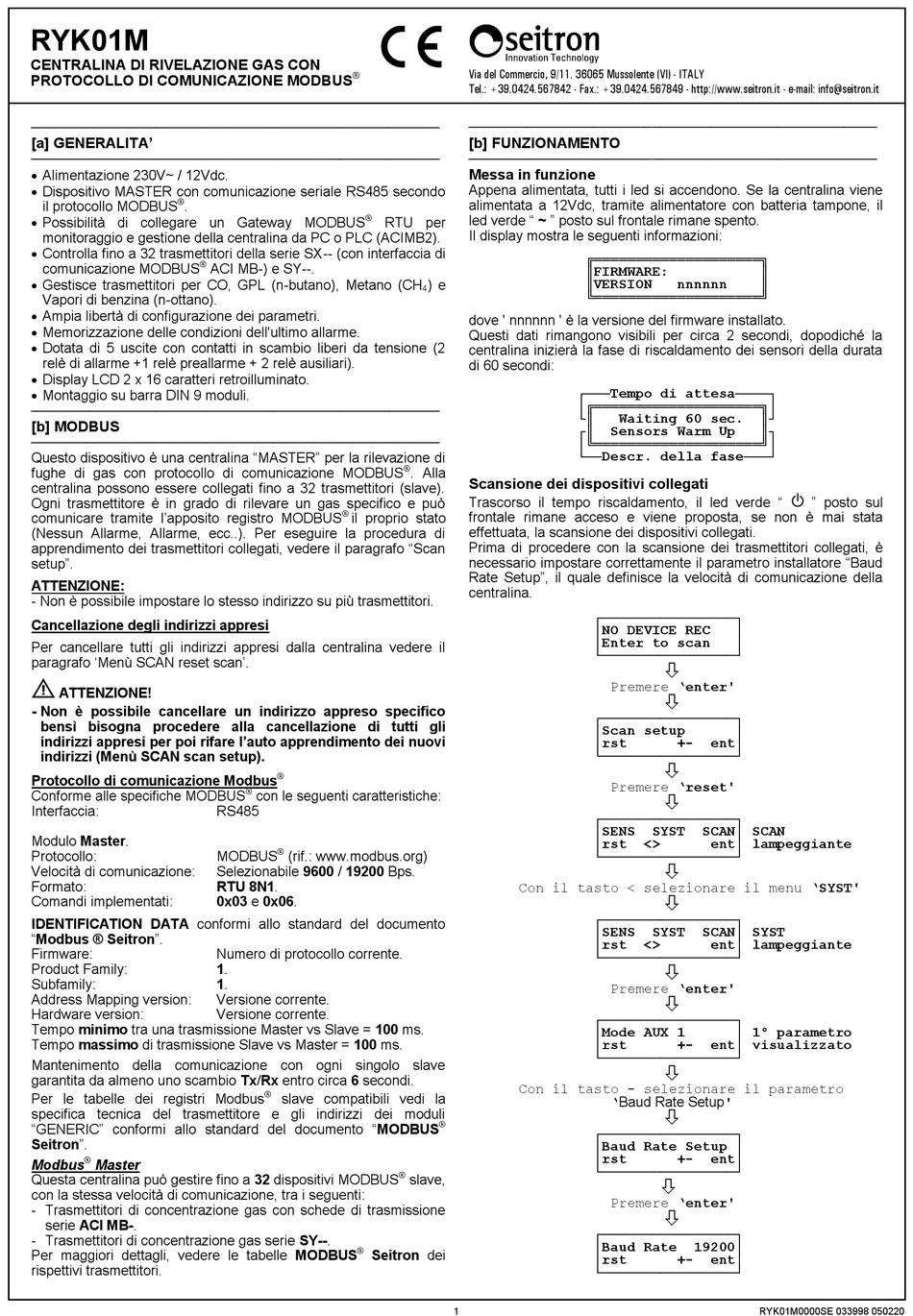

RYK01M
CENTRALINA DI RIVELAZIONE GAS CON
PROTOCOLLO DI COMUNICAZIONE MODBUS
─────────────────────────────────────────────────
[a] GENERALITA'
─────────────────────────────────────────────────
Alimentazione 230V~ / 12Vdc.
Dispositivo MASTER con comunicazione seriale RS485 secondo
®
il protocollo MODBUS
.
Possibilità di collegare un Gateway MODBUS
monitoraggio e gestione della centralina da PC o PLC (ACIMB2).
Controlla fino a 32 trasmettitori della serie SX-- (con interfaccia di
®
comunicazione MODBUS
Gestisce trasmettitori per CO, GPL (n-butano), Metano (CH
Vapori di benzina (n-ottano).
Ampia libertà di configurazione dei parametri.
Memorizzazione delle condizioni dell'ultimo allarme.
Dotata di 5 uscite con contatti in scambio liberi da tensione (2
relè di allarme +1 relè preallarme + 2 relè ausiliari).
Display LCD 2 x 16 caratteri retroilluminato.
Montaggio su barra DIN 9 moduli.
─────────────────────────────────────────────────
[b] MODBUS
─────────────────────────────────────────────────
Questo dispositivo è una centralina "MASTER" per la rilevazione di
fughe di gas con protocollo di comunicazione MODBUS
centralina possono essere collegati fino a 32 trasmettitori (slave).
Ogni trasmettitore è in grado di rilevare un gas specifico e può
comunicare tramite l'apposito registro MODBUS
(Nessun Allarme, Allarme, ecc..). Per eseguire la procedura di
apprendimento dei trasmettitori collegati, vedere il paragrafo "Scan
setup".
ATTENZIONE:
- Non è possibile impostare lo stesso indirizzo su più trasmettitori.
Cancellazione degli indirizzi appresi
Per cancellare tutti gli indirizzi appresi dalla centralina vedere il
paragrafo 'Menù SCAN reset scan'.
ATTENZIONE!
- Non è possibile cancellare un indirizzo appreso specifico
bensì bisogna procedere alla cancellazione di tutti gli
indirizzi appresi per poi rifare l'auto apprendimento dei nuovi
indirizzi (Menù SCAN scan setup).
Protocollo di comunicazione Modbus
Conforme alle specifiche MODBUS
Interfaccia:
Modulo Master.
Protocollo:
Velocità di comunicazione:
Formato:
Comandi implementati:
IDENTIFICATION DATA conformi allo standard del documento
"Modbus ® Seitron".
Firmware:
Product Family:
Subfamily:
Address Mapping version:
Hardware version:
Tempo minimo tra una trasmissione Master vs Slave = 100 ms.
Tempo massimo di trasmissione Slave vs Master = 100 ms.
Mantenimento della comunicazione con ogni singolo slave
garantita da almeno uno scambio Tx/Rx entro circa 6 secondi.
Per le tabelle dei registri Modbus
specifica tecnica del trasmettitore e gli indirizzi dei moduli
"GENERIC" conformi allo standard del documento "MODBUS
Seitron".
®
Modbus
Master
Questa centralina può gestire fino a 32 dispositivi MODBUS
con la stessa velocità di comunicazione, tra i seguenti:
- Trasmettitori di concentrazione gas con schede di trasmissione
serie ACI MB-.
- Trasmettitori di concentrazione gas serie SY--.
Per maggiori dettagli, vedere le tabelle MODBUS
rispettivi trasmettitori.
®
®
ACI MB-) e SY--.
®
il proprio stato
®
®
con le seguenti caratteristiche:
RS485
®
MODBUS
(rif.: www.modbus.org)
Selezionabile 9600 / 19200 Bps.
RTU 8N1.
0x03 e 0x06.
Numero di protocollo corrente.
1.
1.
Versione corrente.
Versione corrente.
®
slave compatibili vedi la
®
Seitron dei
Via del Commercio, 9/11. 36065 Mussolente (VI) - ITALY
Tel.: +39.0424.567842 - Fax.: +39.0424.567849 - http://www.seitron.it - e-mail: info@seitron.it
─────────────────────────────────────────────────
[b] FUNZIONAMENTO
─────────────────────────────────────────────────
Messa in funzione
Appena alimentata, tutti i led si accendono. Se la centralina viene
alimentata a 12Vdc, tramite alimentatore con batteria tampone, il
led verde " ~ " posto sul frontale rimane spento.
RTU per
Il display mostra le seguenti informazioni:
) e
4
dove ' nnnnnn ' è la versione del firmware installato.
Questi dati rimangono visibili per circa 2 secondi, dopodiché la
centralina inizierà la fase di riscaldamento dei sensori della durata
di 60 secondi:
®
. Alla
Scansione dei dispositivi collegati
Trascorso il tempo riscaldamento, il led verde "
frontale rimane acceso e viene proposta, se non è mai stata
effettuata, la scansione dei dispositivi collegati.
Prima di procedere con la scansione dei trasmettitori collegati, è
necessario impostare correttamente il parametro installatore "Baud
Rate Setup", il quale definisce la velocità di comunicazione della
centralina.
Con il tasto < selezionare il menu 'SYST'
Con il tasto - selezionare il parametro
®
®
slave,
1
╔════════════════════╗
║FIRMWARE:
║VERSION
nnnnnn
╚════════════════════╝
┌───Tempo di attesa────┐
│╔════════════════════╗│
└║
Waiting 60 sec.
┌║
Sensors Warm Up
│╚════════════════════╝│
└──Descr. della fase───┘
┌────────────────┐
│NO DEVICE REC
│Enter to scan
└────────────────┘
Premere 'enter'
┌────────────────┐
│Scan setup
│rst
+-
ent│
└────────────────┘
Premere 'reset'
┌────────────────┐
│SENS
SYST
SCAN│ SCAN
│rst
<>
ent│ lampeggiante
└────────────────┘
┌────────────────┐
│SENS
SYST
SCAN│ SYST
│rst
<>
ent│ lampeggiante
└────────────────┘
Premere 'enter'
┌────────────────┐
│Mode AUX 1
│ 1° parametro
│rst
+-
ent│ visualizzato
└────────────────┘
'Baud Rate Setup'
┌────────────────┐
│Baud Rate Setup │
│rst
+-
ent│
└────────────────┘
Premere 'enter'
┌────────────────┐
│Baud Rate
19200│
│rst
+-
ent│
└────────────────┘
║┘
║┐
" posto sul
RYK01M0000SE 033998 050220
