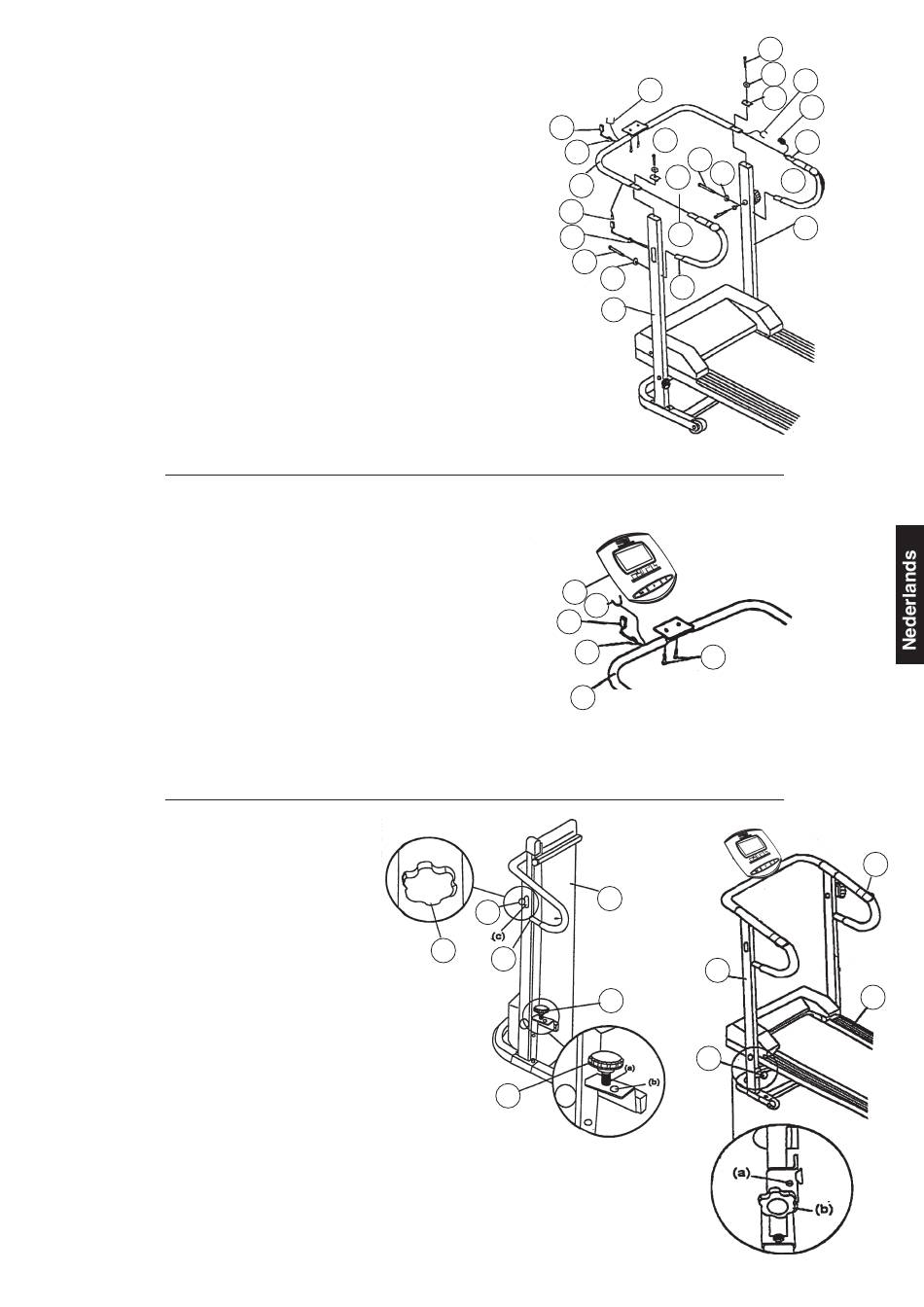

STAP 4:
Montage van de leuning (6) en het leuning-eindstuk (7) aan de
steunbuizen links (5) en rechts (4) met behulp van bouten M8x70, de
bouten M8x45 (21), de gebogen tussenringen 8//16, de tussenringen
8//16 en de klemstukken (8).
1.
De bouten (21) allemaal voorzien van een veerring (22) en een klemstuk
(8).
2. De uit de leuning (6) en uit de eindstukken van de leuning (7)
stekende uiteinden van de polsslagkabels nr. 12 en nr. 60
aaneenspelden.
3. De eindstukken van de leuning (7) op de uiteinden van de leuning (6)
spelden (opgelet: de polsslagkabels daarbij niet doen knellen)
en de boringen in de onderdelen zodanig uitlijnen, dat ze boven
elkaar staan. Deze eenheid naar de bovenste uiteinden van de
steunpijp (4) en (5) brengen en de hoger vermelde boringen in (69)
en (7) met de boringen in (4) en (5) boven elkaar brengen.
4.
De bouten (21) door de openingen steken en losjes aandraaien.
5.
Op elke bout (17) een tussenring steken.
6.
De openingen aan de lange zijden van (4) en (5) en in de leuning-
eindstukken met elkaar overeenstemming brengen.
7.
De bouten (17) door de openingen steken en vastdraaien. Aansluitend
de eerder gemonteerde bouten (21) vastdraaien.
8.
De kabeleinden van (13) (die uit de leuning steken) en (14) (die uit de
steunbuis links (5) steken) verbinden.
STAP 5:
Montage van de computer (11) aan de leuning (6) met de bouten
M5x10 (18).
1.
De benodigde batterijen (2x penlite AA 1,5V) in de computer plaatsen.
2.
De computer op de bevestigingsplaat voor de computer in het midden
van de leuning (6) leggen en de schroefdraadgaten van in de
computer lijnen met de gaten in de bevestigingsplaat.
3.
De bouten (18) door de openingen steken en vastdraaien.
4.
Het uiteinde van de computerkabel op de leuning (13) in de betref-
fende bus aan de achterzijde van de computer steken.
5.
De stekker van de handmatige polsslag (12) in de eveneens
corresponderende bus van de computer plaatsen.
STAP 6:
Het apparaat voor en na de training borgen
1.
Voor aanvang van de training moet het apparaat met de stervormige
bout (10) worden geborgd.
2.
Daarvoor moet de stervormige bout (10) door de opening (b) in de lus
van het basisframe (1) worden gestoken en in het schroefdraadgat
van de steunbuis links (5) worden gedraaid.
(zie daarvoor tekening A!).
3.
Na de training moet het apparaat worden geborgd om hem op een zo
klein mogelijke ruimte op te bergen.
4.
De rondgreepbout (30) en de stervormige bout (10) moeten
losgedraaid worden zodat het basisframe (1) ten opzichte van de
leuning (6) kan worden opgeklapt.
5.
De stervormige bout (10) moet in de schroefdraadboring (a) in de lus
van het basisframe (1) worden gedraaid. De rondgreepbout (30)
moet door de opening in de steunbuis links (5) gestoken en in het
schroefdraadgat in het basisframe (1) worden gedraaid.
(zie daarvoor tekening B!).
13
13
13
13
13
14
14
14
14
14
6 6 6 6 6
13
13
13
13
13
14
14
14
14
14
17
17
17
17
17
25
25
25
25
25
11
11
11
11
11
12
12
12
12
12
13
13
13
13
13
14
14
14
14
14
6 6 6 6 6
1 1 1 1 1
30
30
30
30
30
30
30
30
30
30
5 5 5 5 5
10
10
10
10
10
10
10
10
10
10
B
31
21
21
21
21
21
22
22
22
22
22
12
12
12
12
12
8 8 8 8 8
18
18
18
18
18
17
17
17
17
17
25
25
25
25
25
24
24
24
24
24
19
19
19
19
19
7 7 7 7 7
5 5 5 5 5
18
18
18
18
18
5 5 5 5 5
10
10
10
10
10
12
12
12
12
12
60
60
60
60
60
7 7 7 7 7
9 9 9 9 9
4 4 4 4 4
35
35
35
35
35
1 1 1 1 1
10
10
10
10
10
A
