Summary of Contents for CDVI V1ER

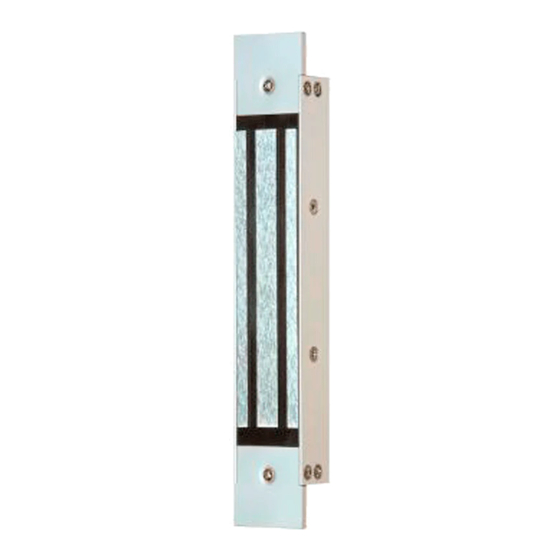

- Page 1 V1ER V1ER V3E - V3ER - V4E - V4ER V3ER V4ER V3E32 V3E35R V3E32 V3E35R - V3E36R V3E36R Internal mortice maglocks...
- Page 2 The electromagnetic lock installed on emergency exits must be in accordance with the fire approval department (Ex: In France = NF 61-937). For more information, contact CDVI, the local fire officer or the safety officer responsible for the building. cdvigroup.com...
- Page 3 ® lock is recommended for use with power supplies manufactured by CDVI, however, other power supplies may be used on condition that they are of equivalent quality and characteristics rectified, filtered, regulated and protected by fuse in primary and secondary sectors.
- Page 4 V1ER - V3ER - V4ER - V3E32 - V3E35R - V3E36R Internal mortice maglocks ELECTROMAGNETIC LOCK V3E - V3ER - V4E - V4ER - V3E32 - V3E35R - V3E36R Mortice Armature Roll pin Steel Joggle M5x8 magnetic plate 5x16* washer...
- Page 5 V1ER - V3ER - V4ER - V3E32 - V3E35R - V3E36R Internal mortice maglocks WITH BUILT-IN PCB BOARD V1ER V3E__ - V4E_ Voltage selection jumpers Voltage selection jumpers 12V dc 24V dc 12V dc 24V dc White DIRECT CONNECTION 12V DC...
- Page 6 V1ER - V3ER - V4ER - V3E32 - V3E35R - V3E36R Internal mortice maglocks 6] INSTALLATION ( WITH OPTIONAL ACCESSORIES) Armature screw Screw Armature plate Joggle bracket Roll pin Steel washer Screw Armature plate support Joggle bracket AMCCHANFR20 or AMCCHANFR16...
-
Page 7: Fault Finding
V1ER - V3ER - V4ER - V3E32 - V3E35R - V3E36R Internal mortice maglocks 7] FAULT FINDING PROBLEM POSSIBLE CAUSE SOLUTION - Check that the wires are connected to the right Door terminals. The lock is not receiving locking - Check that the power supply is compatible. - Page 8 V1ER - V3ER - V4ER - V3E32 - V3E35R - V3E36R Infällda magnetlås för inomhusbruk 1] PRODUKTSPECIFIKATION Infällt montage. Produkt Hållkraft Status Korrisionsskyddad. Levereras med ankarplatta. V1ER 180kg Inget mekaniskt slitage. 300kg Enkel installation. Rekommenderas för inomhusbruk. V3ER 300kg Säkerheten först (Låser upp direkt vi 400kg stömbortfall).
- Page 9 V1ER - V3ER - V4ER - V3E32 - V3E35R - V3E36R Infällda magnetlås för inomhusbruk STRÖMFÖRSÖRJNING En elektromagnet drivs alltid med likström (DC), en säker svagströms matning. Det rekommenderas att Diax elektromagneter används tillsammans med nätaggregat tillverkade av CDVI. Det går ®...
- Page 10 V1ER - V3ER - V4ER - V3E32 - V3E35R - V3E36R Infällda magnetlås för inomhusbruk ELEKTROMAGNETISKT LÅS V3E - V3ER - V4E - V4ER - V3E32 - V3E35R - V3E36R Infälld Styrpinne Skruv Fast nyckel Ankarplatta Bricka Montageplatta* elektromagnet 5x16*...
- Page 11 V1ER - V3ER - V4ER - V3E32 - V3E35R - V3E36R Infällda magnetlås för inomhusbruk PÅ KRETSKORTET V1ER V3E__ - V4E_ Spänningsmatning Spänningsmatning 12V dc 24V dc 12V dc 24V dc Röd ANSLUTNING UTAN KRETSKORT 12V DC 24V DC CONTACT Röd...
- Page 12 V1ER - V3ER - V4ER - V3E32 - V3E35R - V3E36R Infällda magnetlås för inomhusbruk 6] INSTALLATION (MED VALFRIA TILLBEHÖR) Monteringsskruv för ankarplatta Skruv Ankarplatta Montageplatta Styrpinne Bricka Skruv Montageplatta Monteringsfäste AMCCHANFR20 eller AMCCHANFR16 Skruv Skruv Gummibricka cdvigroup.com...
- Page 13 V1ER - V3ER - V4ER - V3E32 - V3E35R - V3E36R Infällda magnetlås för inomhusbruk 7] FELSÖKNING PROBLEM TROLIG ORSAK LÖSNING - Kontrollera att kablarna är anslutna till rätt utgångar på kopplingsplinten. Dörren går Elektromagneten får inte - Kontrollera att nätaggregatet är rätt dimensionerat.
- Page 14 V1ER - V3ER - V4ER - V3E32 - V3E35R - V3E36R Indfældet magnetlås til indendørsbrug 1] PRODUKTSPECIFIKATION Indfældet montering. Produkter Holdekraft Status Korrosionsbeskyttet. Leveres med ankerplade. V1ER 180kg Ingen mekanisk slitage. 300kg Enkel installation. Anbefales til indendørsbrug. V3ER 300kg Sikkerheden først (låser øjeblikkeligt op 400kg ved strømafbrydelse).
- Page 15 V1ER - V3ER - V4ER - V3E32 - V3E35R - V3E36R Indfældet magnetlås til indendørsbrug STRØMFORSYNING En elektromagnetisk lås kører altid på jævnstrøm (DC), som er en sikker lav strømforsyning. Det anbefales, at Diax®-elektromagneter bruges sammen med strømforsyninger fremstillet af CDVI. Andre strømforsy- ninger kan bruges, hvis de opfylder kravene til ækvivalent kvalitet og har de samme egenskaber –...
- Page 16 V1ER - V3ER - V4ER - V3E32 - V3E35R - V3E36R Indfældet magnetlås til indendørsbrug ELEKTROMAGNETISK LÅS V3E - V3ER - V4E - V4ER - V3E32 - V3E35R - V3E36R Elektromagnetisk Styretap Stålskive Monterings- Skrue Nøgle Ankerplade lås 5x16* 10x6x4...
- Page 17 V1ER - V3ER - V4ER - V3E32 - V3E35R - V3E36R Indfældet magnetlås til indendørsbrug MED INDBYGGET PCB-KORT V1ER V3E__ - V4E_ Jumpere til spændingsvalg Jumpere til spændingsvalg 12V dc 24V dc 12V dc 24V dc Rød Hvid TILSLUTNING UDEN PCB-KORT...
- Page 18 V1ER - V3ER - V4ER - V3E32 - V3E35R - V3E36R Indfældet magnetlås til indendørsbrug 6] INSTALLATION (MED VALGFRIT TILBEHØR) Skrue til ankerplade Skrue Ankerplade Monteringsbeslag Styretap Stålskive Skrue Monteringsbeslag Ankerpladestøtte AMCCHANFR20 eller AMCCHANFR16 (valgfrit) Skrue Skrue Gummiskive cdvigroup.com...
- Page 19 V1ER - V3ER - V4ER - V3E32 - V3E35R - V3E36R Indfældet magnetlås til indendørsbrug 7] FEJLSØGNING PROBLEM MULIG ÅRSAG LØSNING - Kontroller, at kablerne er forbundet til de rigtige Døren kan Elektromagneten modtager terminaler. ikke låses ikke jævnstrøm (DC).
- Page 20 +39 (0) 321 90 573 - www.cdvi.it CDVI MAROC +212 (0) 5 22 48 09 40 www.cdvi.ma CDVI NORDICS [SWEDEN - DENMARK - NORWAY - FINLAND] +46 (0) 31 760 19 30 www.cdvi.se CDVI UK [UNITED KINGDOM - IRELAND] +44 (0) 1628 531300 www.cdvi.co.uk...
