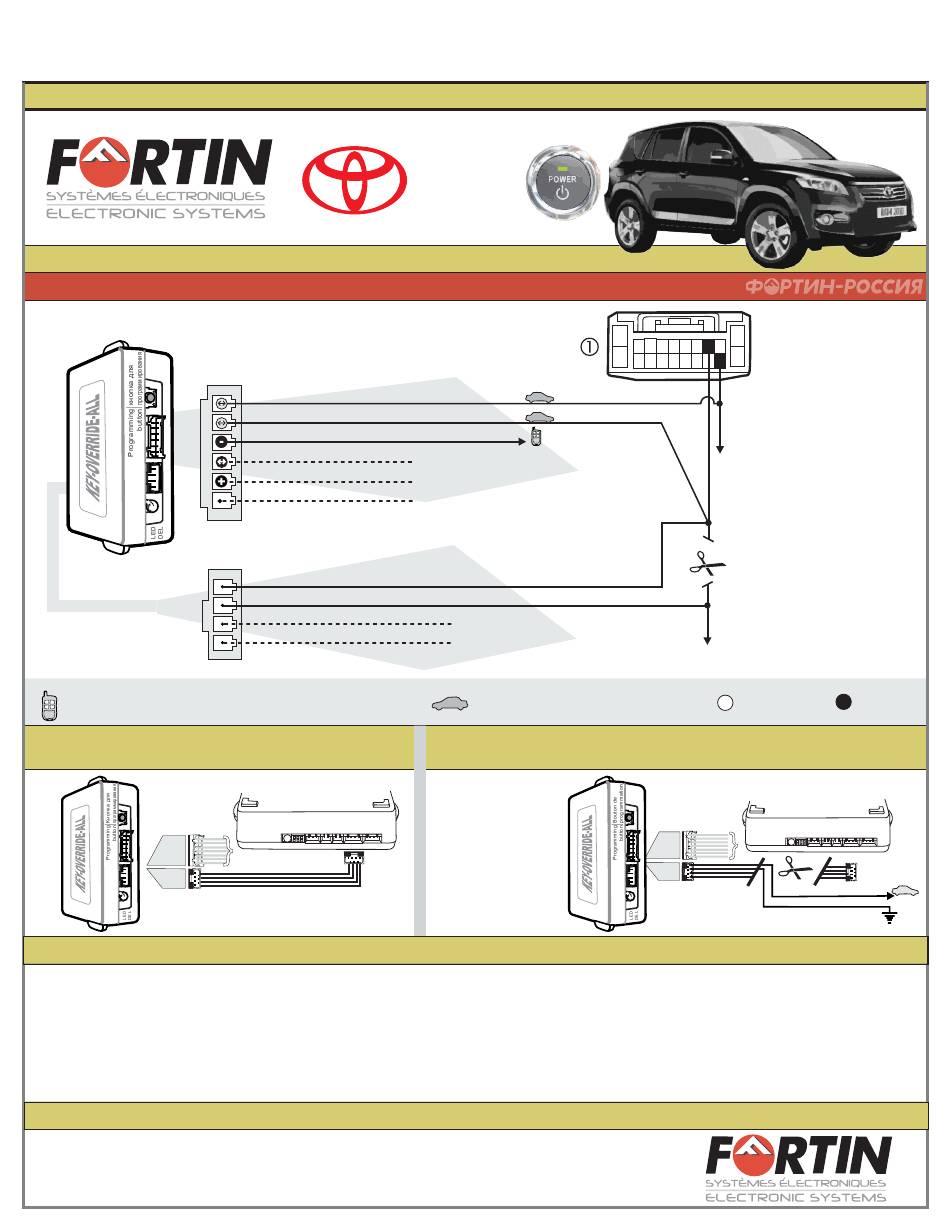

Fortin KEY-OVERRIDE-ALL Suggested Wiring Configuration

TOYOTA RAV4 2010-2012
PUSH TO START
ДОПОЛНЕНИЕ - SUGGESTED WIRING CONFIGURATION / ПРЕДЛАГАЕМАЯ СХЕМА ПОДКЛЮЧЕНИЯ
WIRING SCHEMATIC CONFIGURATION /
KEY-OVERRIDE-ALL VERSION 4.0 OR HIGHER | ВЕРСИЯ 4.0 ИЛИ ВЫШЕ
Front view of the module
Вид модуля спереди
Connect wire to Remote-Starter/Alarm
Подключение к системе запуска/сигнализации
INSTALLATION WITH DATA-LINK /
УПРАВЛЕНИЕ ЧЕРЕЗ КАБЕЛЬ DATA-LINK
2
1
WARNING / ВНИМАНИЕ
The information on this sheet is provided on an (as is) basis with no representation or warranty of accuracy
whatsoever. It is the sole responsibility of the installer to check and verify any circuit before connecting to it. Only a
computer safe logic probe or digital multimeter should be used. FORTIN Electronic system assumes absolutely
no liability or responsibility whatsoever pertaining to the accuracy or currency of the information supplied. The
installation in every case is the sole responsibility of the installer performing the work and FORTIN Electronic
system assumes no liability or responsibility whatsoever resulting from any type of installation, whether
performed properly, improperly or any other way. Neither the manufacturer or distributor of this module is
responsible of damages of any kind indirectly or directly caused by this module, except for the replacement of this
module in case of manufacturing defects. This module must be installed by qualified technician. The information
supplied is a guide only. This instruction guide may change without notice. isit www.ifar.ca to get latest version.
TECHNICAL SUPPORT / ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
technical support | Техническая поддержка
TEL: 514-255-HELP (4357)
1-877-336-7797
Web: www.ifar.ca
PUSH TO START
СХЕМА ПОДКЛЮЧЕНИЯ
Purple/White | Лиловый/Белый
Yellow/Black | Желтый/Черный
2
Blue | Синий
(-) Минус при запуске
Green | Зеленый не исп.
conn.
Yellow | Желтый
не исп.
не исп.
White | Blanc
White/Black | Белый/Черный
3
White | Белый
Pink/Black | Розовый/Черный
conn.
Pink | Розовый
Starter or alarm
Система запуска/сигнализация
Разъем Data Link
V
KEYOVERRIDEALL
Made in Canada | Сделано в Канаде - Версия В - 16/06/2010
В е б - с а й т
SMART KEY
Data 1
Data 2
Relay | Реле 1a
Relay | Реле 1b
не исп.
не исп.
Connect wire to vehicle
Подключение к автомобилю
INSTALLATION WITHOUT DATA-LINK /
УСТАНОВКА БЕЗ DATA-LINK
Cut off one plug of the
off one plug of the
Data-Link connector,
connect the red wire to
+12V and the black wire to
ground.
Отрежьте один разъем
от кабеля Data-Link
подключите красный
провод к питанию
+12 Вольт, а черный
провод к массе.
Информация в данном руководстве приводится как базовая, без каких-либо заверений или гарантий
точности. Используйте только безопасный компьютерный логический пробник или цифровой
мультиметр. FORTIN ELECTRONIC SYSTEMS не принимает на себя никаких обязательств или
ответственности, относящиеся к точности и актуальности представленной информации. Любая
установка производится на исключительную ответственность инсталлятора, выполняющего работу, и
FORTIN ELECTRONIC SYSTEMS не несет обязательств или ответственности, безотносительно к типу
выполненной установки: надлежащей, ненадлежащей или любой иной. Ни производитель, ни
дистрибьютор этого модуля не несут ответственности за повреждения любого типа, прямо или
косвенно вызванные данные этим модулем, за исключением замены модуля в случае
производственного дефекта. Этот модуль должен быть установлен квалифицированным техником.
Эта информация предоставлена как справочная. Руководство может меняться без предупреждения.
Посетите www.fortinbypass.com чтобы получить последнюю версию.
ДОПОЛНИТЕЛЬНОЕ РУКОВОДСТВО
: h t t p : / / w w w . i f a r . c a
BACK VIEW
ВИД СЗАДИ
See page 3 for details
Детали см. на странице 3
OUTPUT
ВЫХОД
Starter or alarm
Система запуска/сигнализация
2
1
Red/Красный +12В
Black/Черный
Copyright © 2010, FORTIN AUTO RADIO INC
Перевод и адаптация: Фортин-Россия & fizzik, 2012, www.ifar.su (495)920-11-20
INPUT
ВХОД
Стр. 1
