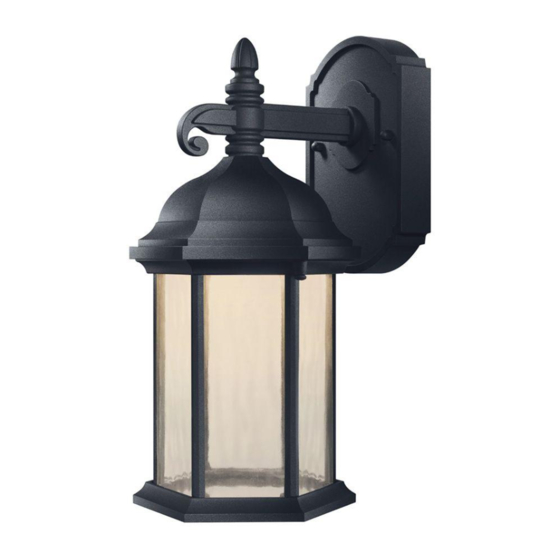

- Page 1 INSTRUCTIONS MANUAL EXTERIOR LED WALL LANTERN HOME DEPOT SKU# 924-901 (UPC# 046335947689) Page 1...
-
Page 2: Energy Star
Thank you for purchasing this Hampton Bay Exterior LED Wall Lantern. This product has been manufactured with the highest standards of safety and quality. The finish of this lantern is weather resistant but over time will naturally weather and fade. This fixture is equipped with energy-saving Light Emitting Diodes (LEDs). - Page 3 Customer Service Team at 1-877-527-0313 or visit www.homedepot.com. Please reference your SKU (924-901) or UPC (046335947689). 3. KEEP your receipt and these Instructions for Proof of Purchase. TOOLS REQUIRED FOR INSTALLATION AND ASSEMBLY...
- Page 4 PARTS INCLUDED FOR ASSEMBLY (parts are not to scale): (NONE) ASSEMBLY INSTRUCTIONS: 1. Carefully unpack the fixture. 2. No other assembly required. Page 4...
- Page 5 ASSEMBLY: Page 5...
-
Page 6: Installation Instructions
PARTS INCLUDED FOR INSTALLATION (parts are not to scale): 1 ea Mounting 2 ea Bracket Mounting Bracket (#2) Screws (#5) 2 ea Hex 2 ea Fixture Mounting Nuts (#4) Screws (#3) 1 ea Main Fixture 3 ea Wire 2 ea Lock Body Nuts (#10) Nuts (#14) -
Page 7: Installation
INSTALLATION: 5. Bracket 1. Outlet 13. Wall Plate Mounting Screw 2. Mounting 6. Black Supply Bracket 14. Lock 3. Fixture Wire Mounting 4. Hex Nut Screw 8. White Supply 9. White Wire 12. Supply Fixture Ground 7. Black Wire Wire Fixture 11. -
Page 8: Troubleshooting
TROUBLESHOOTING: Possible Cause Corrective Action Lights will not turn on. 1. Power is off. 1. M ake sure power supply is on. 2. Faulty switch. 2. Test or replace switch. 3. Faulty wire connection. 3. Check wiring. Fuse blows or circuit breaker 1. - Page 9 DISCLAIMER NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.
- Page 10 MANUAL DE INSTRUCCIONES FAROL DE PARED CON LEDs PARA EXTERIORES HOME DEPOT SKU# 924-901 (UPC# 046335947689) Page 10...
- Page 11 Gracias por comprar este Farol de Pared con LED para Exteriores de Hampton Bay. Este producto ha sido fabricado con los estándares más altos de seguridad y calidad. El acabado de este farol es resistente al clima, pero con el tiempo se desgastará y decolorará de manera natural.
- Page 12 Equipo de Servicio al Cliente al 1-877-527-0313 o visite www.homedepot.com. Dé como referencia su SKU(924-901) o UPC (046335947689). 3. CONSERVE su recibo y estas Instrucciones como comprobante de compra. HERRAMIENTAS PARA LA INSTALACIÓN Y EL...
-
Page 13: Instrucciones De Ensamblaje
PARTES INCLUIDAS PARA EL ENSAMBLAJE (las partes no se muestran a escala): (NINGUNA) INSTRUCCIONES DE ENSAMBLAJE: 1. Desempaque el luminario con cuidado. 2. No se requiere otro tipo de ensamblaje. Page 13... - Page 14 ENSAMBLAJE: Page 14...
-
Page 15: Instrucciones De Instalación
PARTES INCLUIDAS PARA LA INSTALACIÓN (las partes no se muestran a escala): 1 Ménsula de 2 Tornillos para montaje (#2) montar la ménsula (#5) 2 Tuercas hexagonales (#4) 2 Tornillos para montar el luminario (#3) 1 Cuerpo principal 3 Tuercas para cables (#10) 2 Tuercas de seguridad (#14) del luminario INSTRUCCIONES DE INSTALACIÓN:... -
Page 16: Instalación
INSTALACIÓN: 5. Tornillo para montar la ménsula 13. Placa de pared 1. Caja de distribución 6. Cable negro 2. Ménsula de montaje 14. Tuerca de 3. Tornillo de alimentación 4. Tuerca seguridad para montar hexagonal el luminario 8. Cable blanco de alimentación 9. -
Page 17: Solución De Problemas
SOLUCIÓN DE PROBLEMAS: Causa posible Acción correctiva La luz no enciende. 1. La energía eléctrica está apagada. 1. Asegúrese de que la energía eléctrica esté encendida. 2. Hay una falla en el interruptor. 2. Pruebe o cambie el interruptor. 3. Hay una falla en la conexión de los cables. 3. Verifique los cables. El fusible se funde o el 1. - Page 18 RENUNCIA NOTA: Este equipo ha sido probado y se ha encontrado que cumple con los límites para un dispositivo digital de la Clase B de conformidad con la Parte 15 de las Reglas de la FCC. Estos límites están diseñados para proveer protección razonable contra interferencia dañina en una instalación residencial.
- Page 19 MODE D’EMPLOI LANTERNE MURALE D’EXTÉRIEUR À DEL HOME DEPOT UGS N° 924-901 (CUP N° 046335947689) Page 19...
-
Page 20: Caractéristiques
Avant de retourner l’article à votre magasin Home Depot, veuillez communiquer avec le service à la clientèle au 1-877-527-0313 ou visitez le www.homedepot.com. Veuillez fournir le numéro de l’article (924- 901) ou le CUP (046335947689) à titre de référence. Page 20... - Page 21 électrique, veuillez communiquer avec notre équipe du service à la clientèle au 1-877-527-0313 ou visitez le www.homedepot.com. Vous devez fournir le numéro d’UGS (924-901) ou le CUP (046335947689) à titre de référence. 3. CONSERVEZ votre reçu de caisse et ces instructions comme preuve d’achat.
-
