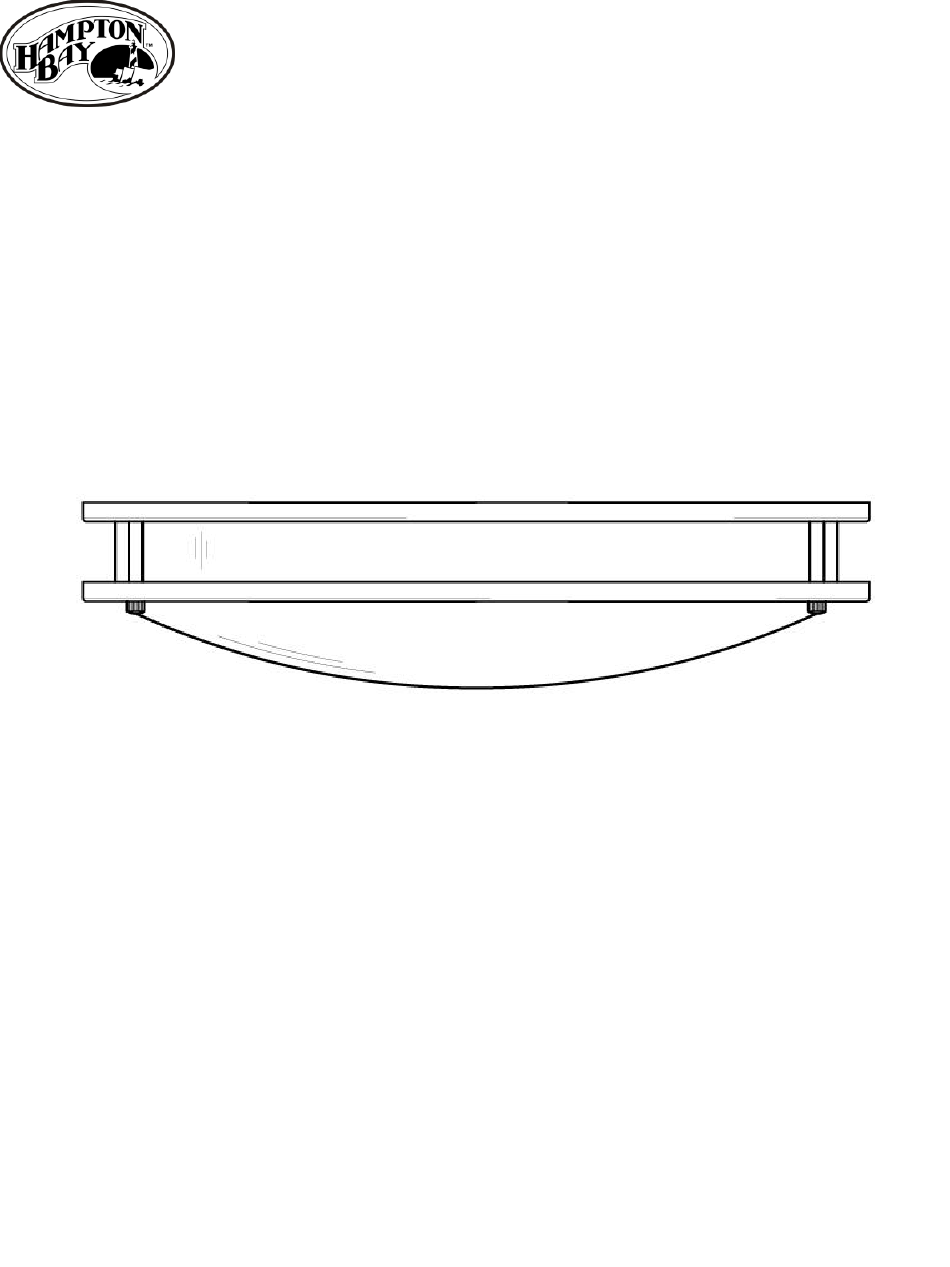

- Page 1 INSTRUCTIONS MANUAL FLUORESCENT CEILING FLUSH MOUNT FIXTURE HOME DEPOT SKU# 801-304 (UPC# 046335920415) Page 1...
- Page 2 Thank you for purchasing this Hampton Bay Fluorescent Ceiling Flush Mount Fixture. This product has been manufactured with the highest standards of safety and quality. FEATURES: 1. Easy to install. QUESTIONS, PROBLEMS, MISSING PARTS: Before returning to your local Home Depot, please call our Customer Service Team at 1-877-527-0313 or visit www.homedepot.com.
- Page 3 BALLAST. If you have any non-electrical questions about this fixture, please call our Customer Service Team at 1-877-527-0313 or visit www.homedepot.com. Please reference your SKU (801-304) or UPC (046335920415). 3. KEEP your receipt and these Instructions for Proof of Purchase. TOOLS REQUIRED FOR INSTALLATION AND ASSEMBLY (not...
- Page 4 PARTS INCLUDED FOR ASSEMBLY (parts are not to scale): 1 ea Frame (#18) 1 ea 32 W Fluorescent Light Bulb (#3) 1 ea Acrylic Lens (#17) 1 ea 22 W Fluorescent Light Bulb (#2) 4 ea Thumb Nuts (#19) 1 ea Fixture Pan (#1) ASSEMBLY INSTRUCTIONS: 1.
- Page 5 ASSEMBLY: 5. Lamp Clips 1. Fixture Pan 4. Ballast Lamp Connector 2. 22 W Fluorescent Light Bulb Fig. 1 3. 32 W Fluorescent Light Bulb 1. Fixture Pan 17. Acrylic Lens 18. Frame 19. Thumb Fig. 2 Nuts Page 5...
-
Page 6: Installation Instructions
PARTS INCLUDED FOR INSTALLATION (parts are not to scale): 3 ea Wire Nuts (#10) 2 ea Mounting Screws (#8) INSTALLATION INSTRUCTIONS: 1. Thread the Mounting Screws (#8) into the Outlet Box (#6) so that they extend approximately ½” below the Ceiling (#7). (Fig. 3) 2. -
Page 7: Installation
INSTALLATION: 6. Outlet Box 7. Ceiling 13. Supply Ground Wire 8. Mounting Screw 9. White Supply Wire 14. Black Supply Wire 10. Wire Nut 12. Fixture Ground Wire 15. Black Fixture Wire 11. White Fixture Wire 1. Fixture Pan Fig. 3 Page 7... - Page 8 INSTALLATION (CONT.): 6. Outlet Box 7. Ceiling 8. Mounting Screw Fig. 4 1. Fixture 6. Outlet Box 7. Ceiling 1. Fixture Fig. 5 Bottom View 16. Keyhole 16. Keyhole Slot Slot 8. Mounting Screw 8. Mounting Fig. 5-1 Screw Page 8...
-
Page 9: Troubleshooting
TROUBLESHOOTING: Possible Cause Corrective Action Light will not turn on. 1. Power is off. 1. M ake sure power supply is on. 2. Faulty switch. 2. Test or replace switch. 3. Faulty wire connection. 3. Check wiring. Fuse blows or circuit breaker 1. - Page 10 Page10...
- Page 11 MANUAL DE INSTRUCCIONES LUMINARIO DE TECHO CON LUZ FLUORESCENTE HOME DEPOT SKU# 801-304 (UPC# 046335920415) Page 11...
- Page 12 Gracias por comprar este Luminario de Techo con Luz Fluorescente de Hampton Bay. Este producto ha sido fabricado con los estándares más altos de seguridad y calidad. CARACTERÍSTICAS: Fácil de instalar. PREGUNTAS, PROBLEMAS, PARTES FALTANTES: Antes de regresar el producto a su Home Depot, llame a nuestro Equipo de Servicio al Cliente al 1-877-527-0313 o visite www.homedepot.com.
- Page 13 Equipo de Servicio al Cliente al 1-877-527-0313 o visite www.homedepot.com. Dé como referencia su SKU (801-304) o UPC (046335920415). 3. CONSERVE su recibo y estas Instrucciones como comprobante de compra.
-
Page 14: Instrucciones De Ensamblaje
PARTES INCLUIDAS PARA EL ENSAMBLAJE (las partes no se muestran a escala): 1 Armazón (#18) 1 Foco fluorescente de 32 W (#3) 1 Lente de acrílico (#17) 1 Foco fluorescente de 22 W (#2) 4 Tuercas de mariposa (#19) 1 Base del luminario (#1) INSTRUCCIONES DE ENSAMBLAJE: 1. - Page 15 ENSAMBLAJE: 1. Base del luminario 5. Clips para los focos 4. Conector de balasto 2. Foco fluorescente de 22 W Fig. 1 3. Foco fluorescente de 32 W 1. Base del luminario 17. Lente de acrílico 19. Tornillo 18. Armazón Fig.
-
Page 16: Instrucciones De Instalación
PARTES INCLUIDAS PARA EL ENSAMBLAJE (las partes no se muestran a escala): 3 Tuercas para cables (#10) 2 Tornillos de montaje (#8) INSTRUCCIONES DE INSTALACIÓN: 1. Enrosque los tornillos de montaje (#8) en la caja de distribución (#6) para que sobresalgan ½”... -
Page 17: Instalación
INSTALACIÓN: 6. Caja de distribución 7. Techo 8. Tornillo de montaje 13. Cable a tierra de alimentación 9. Cable blanco 14. Cable negro de alimentación de alimentación 10. Tuerca para cables 15. Cable negro del luminario 11. Cable blanco 12. Cable a tierra del luminario del luminario Fig. - Page 18 INSTALACIÓN (CONTINUACIÓN): 6. Caja de distribución 8. Tornillo de montaje 7. Techo 1. Base del Fig. 4 luminario 6. Caja de distribución 7. Techo 1. Base del luminario Fig. 5 Vista inferior 16. Agujero de bocallave 16. Agujero de bocallave 8.
-
Page 19: Solución De Problemas
SOLUCIÓN DE PROBLEMAS: Causa posible Acción correctiva La luz no enciende. 1. La energía eléctrica está apagada. 1. Asegúrese de que la energía eléctrica esté encendida. 2. Hay una falla en el interruptor. 2. Pruebe o cambie el interruptor. 3. Hay una falla en la conexión de los cables. 3. Verifique los cables. El fusible se funde o el 1. - Page 20 Page 20...
-
Page 21: Mode D'installation
MODE D’INSTALLATION PLAFONNIER À LUMIÈRE FLUORESCENTE HOME DEPOT UGS Nº 801-304 (CUP Nº 046335920415) Page 21... -
Page 22: Caractéristiques
Merci d’avoir acheté ce plafonnier à lumière fluorescente Hampton Bay. Cet article a été fabriqué selon les normes de sécurité et de qualité les plus rigoureuses. CARACTÉRISTIQUES : 1. Facile à installer. QUESTIONS, PROBLÈMES, PIÈCES MANQUANTES : Avant de retourner l’article à votre magasin Home Depot, veuillez communiquer avec le service à... - Page 23 équipe du service à la clientèle au 1-877-527-0313 ou visitez le www.homedepot.com. Vous devez fournir le numéro d’UGS (801-304) ou le CUP (046335920415) à titre de référence. 3. CONSERVEZ votre reçu de caisse et ces instructions comme preuve d’achat.
-
Page 24: Mode D'assemblage
PIÈCES NÉCESSAIRES À L’ASSEMBLAGE (les illustrations ne sont pas à l’échelle) : 1 cadre (nº 18) 1 lampe fluorescente de 32 W (nº 3) 1 lentille en acrylique (nº 17) 1 lampe fluorescente de 22 W (nº 2) 3 écrous de serrage à main (nº... - Page 25 ASSEMBLAGE : 1. Plaque de montage 5. Attache de lampe 4. Connecteur du 2. Lampe fluorescente ballast de 22 W 3. Lampe fluorescente Fig. 1 de 32 W 1. Plaque de montage 17. Lentille en acrylique 18. Cadre Fig. 2 19.
- Page 26 PIÈCES NÉCESSAIRES À L’INSTALLATION (les illustrations ne sont pas à l’échelle) : 3 capuchons de 2 vis de montage (nº 8) connexion (nº 10) MODE D’INSTALLATION : 1. Vissez les vis de montage (nº 8) dans la boîte de sortie (nº 6) en laissant dépasser une longueur de 1,27 cm sous le plafond (nº...
- Page 27 INSTALLATION : 6. Boîte de sortie 7. Plafond 8. Vis de montage 14. Fil d’alimentation noir 9. Fil d’alimentation 13. Fil de terre de la boîte blanc de sortie 10. Capuchon de connexion 12. Fil de terre du luminaire 15. Fil noir du luminaire 11.
- Page 28 INSTALLATION (suite) : 6. Boîte de sortie 8. Vis de montage 7. Plafond Fig. 4 1. Plaque de montage 6. Boîte de sortie 7. Plafond 1. Plaque de Fig. 5 montage Vue du dessous 16. Encoche en 16. Encoche en trou de serrure trou de serrure 8.
-
Page 29: Dépannage
DÉPANNAGE : Cause possible Solution La lumière ne s'allume pas. 1. Le courant est interrompu. 1. Ouvrez l'interrupteur ou le disjoncteur. 2. L'interrupteur est défectueux. 2. Vérifiez ou remplacez l'interrupteur. 3. Les connexions électriques sont incorrectes. 3. Vérifiez les connexions électriques. Le fusible brûle ou le disjoncteur 1. - Page 30 Page 30...
