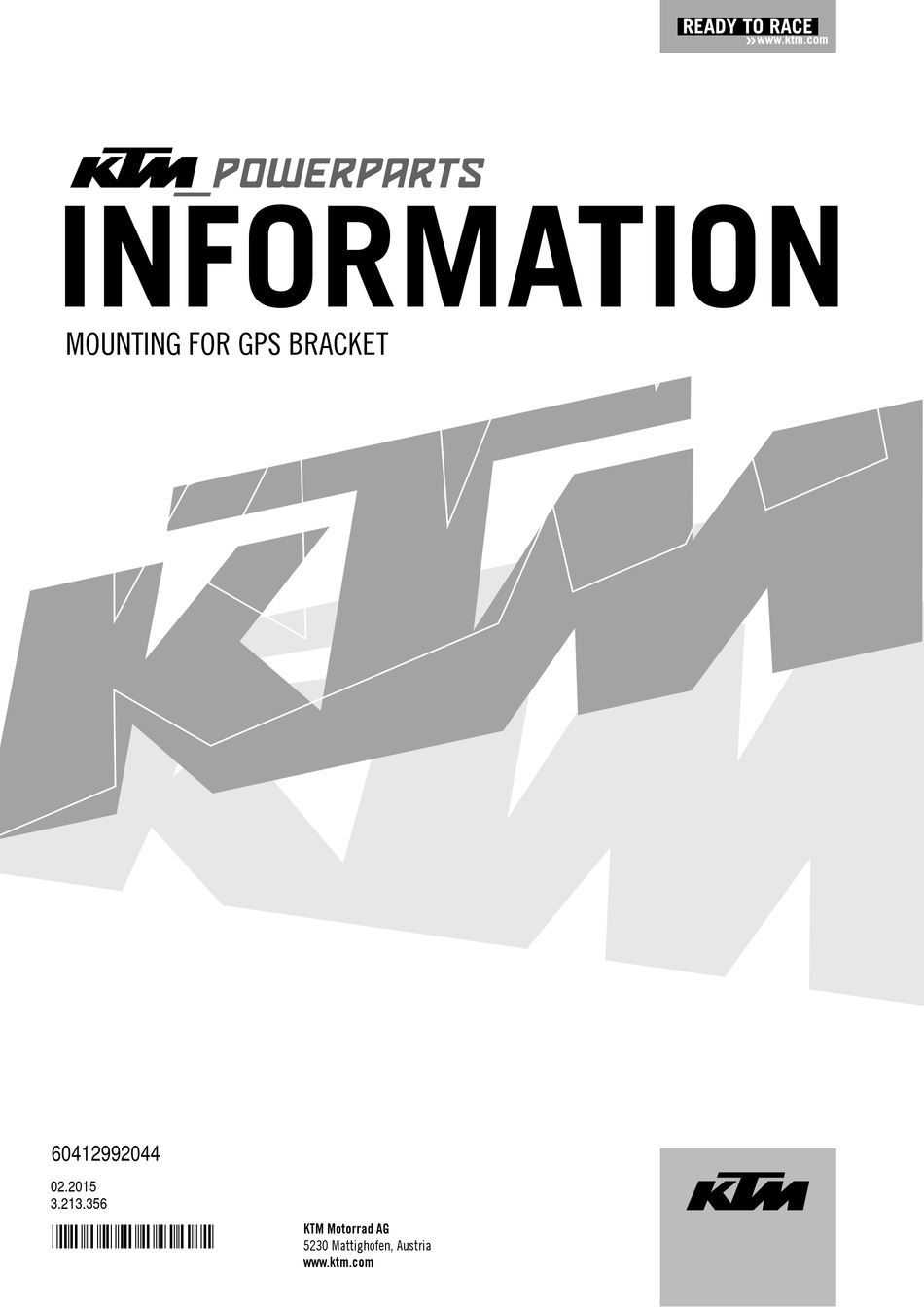

- Page 1 INFORMATION MOUNTING FOR GPS BRACKET 60412992044 02.2015 3.213.356 KTM Motorrad AG *3213356* 5230 Mattighofen, Austria www.ktm.com...
- Page 2 3 DEUTSCH Wir freuen uns, dass Sie sich für dieses Produkt entschieden haben. Unser hochwertiges Qualitätsprodukt ist rennerprobt und wurde speziell für sportliche Herausforderungen entwickelt. Eine korrekte Montage des Produktes ist unerlässlich, um ein Maximum an Sicherheit und Funktionalität gewährleisten zu können. Bitte befolgen Sie daher die Montageanleitung oder wenden Sie sich an Ihren autorisierten Fachhändler.
- Page 3 Lieferumfang 1x Halterung (vormontiert) 4x Torx-Schraube M5x14 4x Mutter M5 Montage - Schrauben entfernen. - Windschild abnehmen. - Schrauben entfernen. - Schrauben lösen. - Windschildhalter links und rechts nach außen schwenken. - Halterung (Lieferumfang) positionieren.
- Page 4 - Windschild positionieren. - Schrauben montieren und mit 3,5 Nm festziehen. - Navihalter (nicht im Lieferumfang) positionieren. - Schrauben (Lieferumfang) und Muttern (Lieferumfang) mon- tieren und mit 5 Nm festziehen. Maximal zulässiges Gewicht des Navigationsgerätes: 0,5 kg...
- Page 5 Mechanismus - Zur Einstellung des Winkels die Aufnahme nach links (Position ) bzw. nach rechts (Position ) ziehen, den gewünschten Win- kel einstellen und Aufnahme loslassen. Ersatzteile Torx-Schraube M5x14 58605083014 SK-Mutter M5 06923050003 Sonderschraube M5x30 60311994050...

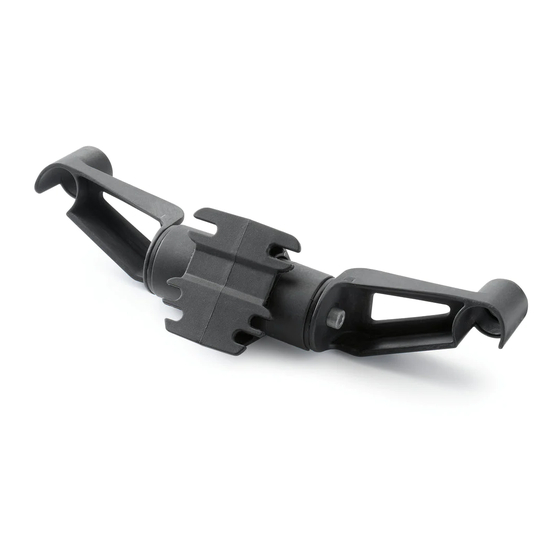

- Page 6 Scope of supply 1x bracket (preinstalled) 4x Torx screws M5x14 4x nuts M5 Assembly - Remove screws - Take off windshield. - Remove screws - Loosen screws - Pivot windshield holders outward on the left and right. ...
- Page 7 - Position the windshield. - Mount the screws and tighten to 3.5 Nm. - Position the navigation mount (not in scope of supply). - Mount screws (scope of supply) and nuts (scope of supply) and tighten to 5 Nm. Maximum allowed weight of navigation device: 0.5 kg...
- Page 8 Mechanism to the left (position ) or to the - To set the angle, pull the mount right (position ), set the desired angle and release the mount Spare parts Torx screw M5x14 58605083014 Hex nut M5 06923050003 ...
- Page 9 Materiale fornito N. 1 supporto (premontato) N. 4 viti Torx M5x14 N. 4 dadi M5 Montaggio - Rimuovere le viti - Rimuovere il cupolino. - Rimuovere le viti - Svitare le viti - Ruotare all'esterno i supporti di sinistra e destra del cupolino ...
- Page 10 - Posizionare il cupolino. - Montare le viti e serrarle a 3,5 Nm. - Posizionare il supporto navigatore (non in dotazione). - Montare le viti (in dotazione) e i dadi (in dotazione) e serrare a 5 Nm. Peso massimo ammesso del navigatore: 0,5 kg...
- Page 11 Meccanismo - Per regolare l’angolo, tirare la sede verso sinistra (posizione ) o verso destra (posizione ), impostare l’angolo desiderato e rilasciare la sede Parti di ricambio Vite Torx M5x14 58605083014 Dado esagonale M5 06923050003 ...
- Page 12 Contenu de la livraison 1x fi xation (prémontée) 4x vis Torx M5x14 4x écrou M5 Montage - Retirer les vis - Déposer le pare-brise. - Retirer les vis - Desserrer les vis - Pivoter le support de pare-brise à...
- Page 13 - Positionner le pare-brise. - Mettre en place les vis et serrer à 3,5 Nm. - Mettre en place le support GPS (non compris dans la livraison). - Mettre en place les vis (contenu de la livraison) et les écrous (contenu de la livraison) et serrer à...
- Page 14 Mécanisme - Pour régler l’inclinaison du support, tirer le logement vers la gauche (position ) ou vers la droite (position ) régler l’angle puis relâcher le logement Pièces détachées Vis Torx M5x14 58605083014 Écrou SK M5 06923050003 ...
- Page 15 Volumen de suministro 1x soporte (premontado) 4x tornillos Torx M5x14 4x tuercas M5 Montaje - Retirar los tornillos - Quitar el parabrisas. - Retirar los tornillos - Afl ojar los tornillos - Bascular hacia el exterior los soportes derecho e izquierdo del ...
- Page 16 - Colocar el parabrisas. - Montar los tornillos y apretarlos a 3,5 Nm. - Posicionar el GPS (no incluido en el volumen de suministro). - Montar los tornillos (volumen de suministro) y las tuercas (volumen de suministro) y apretarlos a 5 Nm. Peso máximo permitido del GPS: 0,5 kg...
- Page 17 Mecanismo hacia la izquierda - Para ajustar el ángulo, tirar del alojamiento (posición ) o hacia la derecha (posición ), ajustar el ángulo deseado y volver a soltar el alojamiento Recambios Tornillo Torx M5x14 58605083014 ...
