Bedienungsanleitung
PS09BT
Lesen Sie die gesamte Anleitung des Gerätes sorgfältig durch, bevor Sie das Gerät
benutzen. Bewahren Sie die Anleitung für den weiteren Gebrauch gut auf.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PS09BT and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Reflexion PS09BT

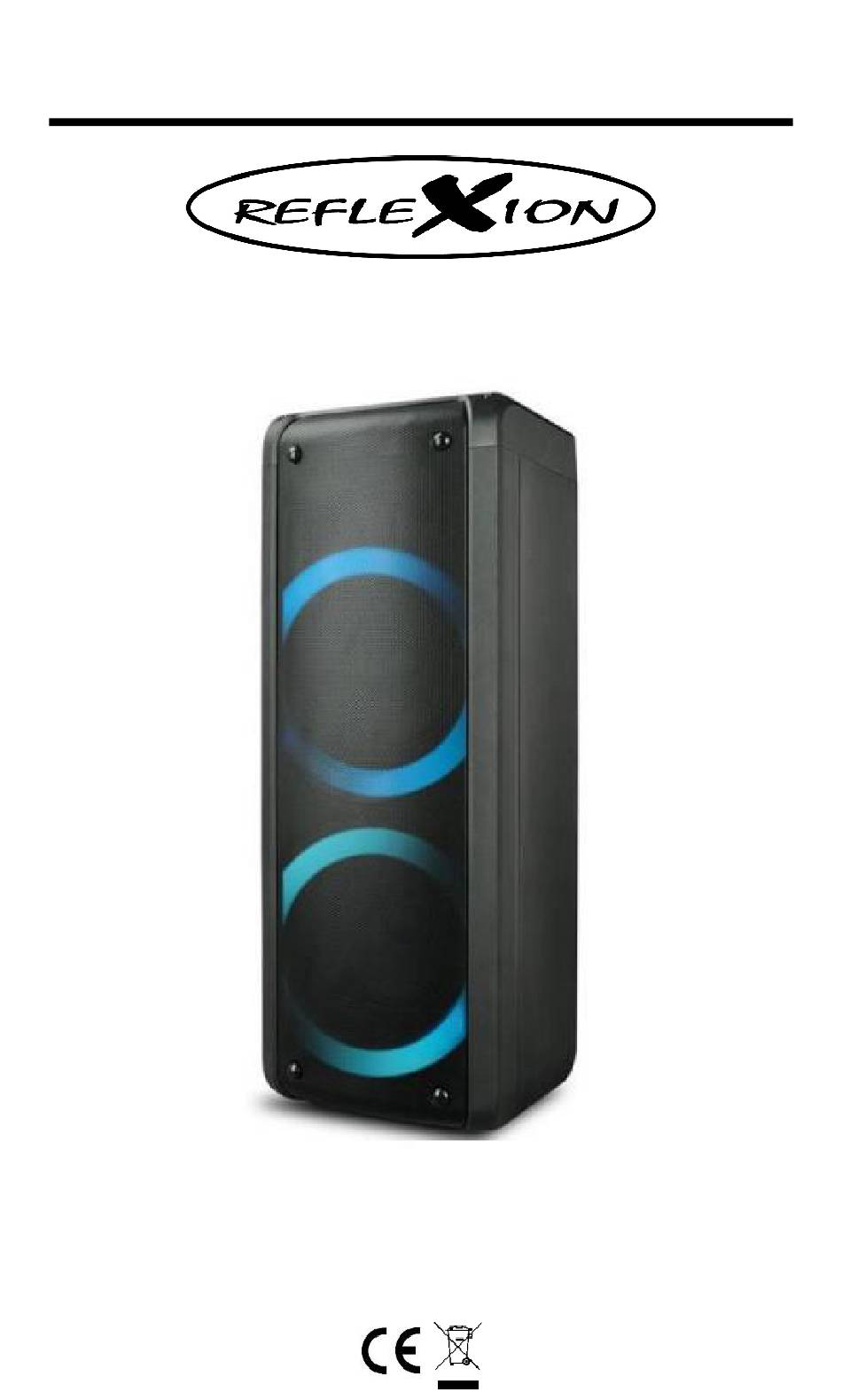

  • Page 1 Bedienungsanleitung PS09BT Lesen Sie die gesamte Anleitung des Gerätes sorgfältig durch, bevor Sie das Gerät benutzen. Bewahren Sie die Anleitung für den weiteren Gebrauch gut auf.
  • Page 2: Table Of Contents

    Inhaltsverzeichnis BEZEICHNUNG DER BEDIENELEMENTE ......6 STROMVERSORGUNG............8 AKKULADEVORGANG ............8 BASISFUNKTION ..............9 UKW MODUS ..............10 USB / MICRO SD KARTEN MODUS ......... 11 BLUETOOTH MODUS ............11 LINE IN MODUS ..............12 MIKROFON ANSCHLIEßEN ..........12 MIKROFON AUFNAHME ..........13 TWS FUNKTION ..............
  • Page 3 SICHERHEITSHINWEISE  Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin. Diese sind unbedingt zu befolgen.  Das Blitzsymbol im Dreieck weist den Benutzer auf „gefährliche Spannungen“ an einigen Bauteilen des Gerätes hin. ...
  • Page 4 Lesen Sie diese Bedienungsanleitung, bevor Sie versuchen, das Gerät anzuschließen oder zu bedienen. Die Bedienungsanleitung zum späteren Nachschlagen gut aufbewahren. Das Gerät darf keinem Tropf oder Spritzwasser ausgesetzt werden und es dürfen keine mit Flüssigkeiten gefüllten Gegenstände wie Vasen auf das Produkt gestellt werden. Nur in trockenen Regionen benutzen.
  • Page 5 16. Entsorgen Sie verbrauchte Batterien oder defekte Akkus umweltgerecht. 17. Achten Sie stets darauf, dass der Netzstecker vor dem Transport oder der Reinigung aus der Steckdose gezogen wird. Reinigen Sie das Gerät nur mit einem trockenen Tuch. 18. Bei Gewitter oder wenn das Gerät für längere Zeit nicht genutzt wird trennen Sie das Gerät vom Stromnetz.
  • Page 6: Bezeichnung Der Bedienelemente

    BEZEICHNUNG DER BEDIENELEMENTE Bedientasten am Gerät:...
  • Page 7 Gerät: 1. Ein / Aus (Standby) 8. Mikrofon Lautstärke einstellen 2. Lautstärkeregler (+) / (-) 9. Mikrofon Buchse (6,3mm) 3. Modus auswählen 10. Mikrofon Buchse (6,3mm) 4. Nächste Frequenz / Nächster 11. AUX IN Buchse (3,5mm) Titel 12. Micro SD Karten Slot (Max. 5.
  • Page 8: Stromversorgung

    6. Bass einstellen. Frequenz einstellen STROMVERSORGUNG Dieses Gerät besitzt einen wieder aufladbaren Lithium Akku (3000mAh / 7,4V). Laden Sie die PS09BT vor dem ersten Gebrauch vollständig auf (ca. 4 Stunden). AKKULADEVORGANG Stecken Sie das im Lieferumfang enthalten Netzteil in die [DC In] Ladebuchse des Gerätes.
  • Page 9: Basisfunktion

    BASISFUNKTION Ein- / Ausschalten am Gerät: „Kippschalter“ auf „ON“ stellen. Gerät einschalten: „Kippschalter“ auf „OFF“ stellen. Gerät ausschalten: Ein- / Ausschalten mit der Fernbedienung: „Rote Power“ Taste drücken. Gerät einschalten: „Rote Power“ Taste drücken. Gerät ausschalten (Standby): Hinweis:  Das Gerät wechselt automatisch nach ca. 15 Minuten in den Standby-Modus, sollte kein Audiosignal anliegen.
  • Page 10: Ukw Modus

     ECHO (Mikrofon) mit der Fernbedienung einstellen Drücken Sie die Taste „ECHO(+)/(-)“ auf der Fernbedienung, um den Echo Effekt für das Mikrofon einzustellen. LED Disco Beleuchtung einstellen  Disko Licht einschalten: Halten Sie die Taste „LED ON / OFF“ für ca. 3 Sekunden gedrückt um die Disko-Beleuchtung einzuschalten.
  • Page 11: Usb / Micro Sd Karten Modus

    Drücken Sie die Tasten „ “ oder „ “, um die gespeicherten Radio Sender auszuwählen. USB / MICRO SD KARTEN MODUS 1. Stecken Sie den USB Stick oder Micro SD Karte in die passende Buchse ein. Eine Ansage ertönt welcher Modus ausgewählt ist: ...
  • Page 12: Line In Modus

    2. Wählen Sie aus der Liste der Verfügbaren Geräte „PS09BT“ aus. 3. Eine Ansage ertönt „Bluetooth connected“. Die Geräte sind nun verbunden. 4. Sie können nun die Musikwiedergabe an Ihrem externen Gerät starten. Hinweis:  Sollte der erneute Kopplungsvorgang nicht funktionieren starten Sie einen neuen Kopplungsvorgang.
  • Page 13: Mikrofon Aufnahme

    Wenn Sie zwei Geräte dieses Modells haben, können Sie die beiden Einheiten über die TWS-Funktion verbinden, um Stereo Sound zu erhalten. 1. Schalten Sie beide PS09BT-Lautsprecher ein. 2. Die beiden Lautsprecher sind in HOST und DEPUTY unterteilt. 3. Halten Sie nach dem Einschalten die Taste "...
  • Page 14: Technische Daten

    TECHNISCHE DATEN Allgemein Spannungsversorgung DC 9V 1A Abmessungen 230(L) x 250(T) x 590(H) mm Gewicht 4,78Kg Betriebstemperatur + 5°C - +35°C 87,5 – 108,0 MHz FM Frequenzbereich Akku Akku- Kapazität 3000mAh / 7,4V Akku Type Lithium Akku USB / MICRO SD Karte Version 2.0 / 5V 150mA Micro SD Typ: HC...
  • Page 15: Zubehör

    örtliche Behörde oder Ihren Händler, bei dem Sie das Produkt erworben haben. VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt die UltraMedia GmbH & Co. Handels KG, dass der Funkanlagentyp PS09BT der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU Konformitätserklärung kann unter der folgenden E-Mail-Adresse angefordert werden. info@ultramedia.de Wir wünschen Ihnen viel Freude mit dem Gerät.
  • Page 17 USER MANUAL PS09BT Read the entire manual carefully before using the device. Keep the manual for further use.
  • Page 18 SAFETY INSTRUCTIONS  The exclamation point in the triangle indicates that the user has important operating and maintenance (service) instructions in this manual. These are necessarily to follow.  The lightning bolt symbol in the triangle alerts the user to "dangerous voltages" on some components of the device.
  • Page 19 Read these operating instructions before attempting to connect or operate the device. Keep these operating instructions in a safe place for future reference. The device should not be exposed to dripping or splashing and no objects filled with liquids, such as vases, should be placed on the product.
  • Page 20 18. Always ensure that the power plug is removed from the socket before transport or cleaning. Only clean the device with a dry cloth. 19. In the event of a thunderstorm or if the device is not used for a long period of time, disconnect the device from the power supply.
  • Page 21 DESIGNATION OF THE CONTROLS Control buttons on the device:...
  • Page 22 Device: On / Off (standby) Microphone jack (6.3mm) Volume control (+) / (-) Microphone jack (6.3mm) Select mode AUX IN socket (3.5mm) Next frequency / next track Micro SD card slot Play / pause (Max.16Gb) Previous Frequency / Last USB socket (Max.16Gb) Track Charging socket / DC 9V Open the settings menu...
  • Page 23 POWER SUPPLY This device has a rechargeable lithium battery (3000mAh / 7.4V). Charge the PS09BT fully (approx. 4 hours) before using it for the first time. BATTERY CHARGING Plug the power pack included in the scope of delivery into the [DC In] charging socket of the device.
  • Page 24 BASIC FUNCTION Switching on / off the device: Switch on the device: Set the "toggle switch" to "ON". Switching off the device: Set the "toggle switch" to "OFF". Switching on / off with the remote control: Switch on the device: Press the "Red Power"...
  • Page 25  Set the ECHO (microphone) with the remote control: Press the "ECHO (+) / (-)" button on the remote control to set the echo effect for the microphone. Set the LED disco lighting  Turn on the disco light: Hold down the "LED ON / OFF" button for approx. 3 seconds to switch on the disco lighting.
  • Page 26 1. If you have switched the device to Bluetooth mode for the first time, take your external device and start the search for Bluetooth devices. 2. Select "PS09BT" from the list of available devices. 3. An announcement sounds "Bluetooth connected". The devices are now connected.
  • Page 27 Press the "MODE" button repeatedly until you hear the announcement "LINE IN". "LINE" is shown on the display. 1. Connect the external device to the “AUX IN” socket of the PS09BT using the included “3.5mm audio cable”. 2. You control playback via the connected device.
  • Page 28 8. The disco lighting must be set on the device. 9. Press and hold the " " button on the host / slave device to disconnect the TWS connection. NOTE:  This function only works when there are 2 PS09BT series speakers.
  • Page 29 TECHNICAL SPECIFICATIONS General Power supply DC 9V 1A Dimensions 230(L) x 250(D) x 590(H) mm Weight 4,78kg Operating temperature + 5 ° C - + 35 ° C FM frequency range 87.5 - 108.0 MHz Battery Battery capacity 3000mAh / 7.4V Battery type Lithium battery USB / MICRO SD CARD...
  • Page 30 SIMPLIFIED EU DECLARATIONS OF CONFORITY UltraMedia GmbH & Co. Handels KG hereby declares that the radio system type PS09BT complies with Directive 2014/53 / EU. The full text of the EU declaration of conformity can be requested from the following email address.
