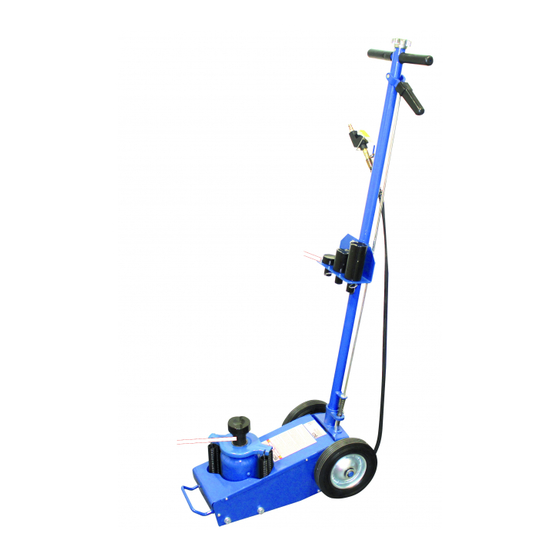

Hydraulic service jack
Hide thumbs Also See for 2888:

Advertisement

Available languages

Available languages

Quick Links

SPEZIFIKATIONEN
Kapazität:
max. 22 Tonnen
Höhe:
min. 225 mm (8-7/8")
Stößel:
max. 435 mm (17-1/8")
Lufteinlass:
1/4" NPT
Raddurchmesser:
72 mm
Luftschlauch:
Außendurchmesser 10 mm (3/8")
Länge 1,2 m (48 Zoll)
Gecrimpte Schlaucharmaturen
Luftdruck:
6,9 - 8,3 bar (120 - 200 PSI)
Bewahren Sie diese Bedienungsanleitung gut auf
Sie werden diese Bedienungsanleitung noch für die Sicherheitswarnungen und –vorkehrungen, die
Montageanleitungen, die Betriebs- und Wartungsanleitungen sowie für die Teileliste und die
Teileübersicht benötigen.
SICHERHEITSWARNUNGEN UND -VORKEHRUNGEN
WARNUNG: Beim Gebrauch von Werkzeugen müssen immer die grundlegenden
Sicherheitsvorkehrungen beachtet werden, um die Gefahr von Verletzungen und Geräteschäden zu
verringern.
Vor Gebrauch dieses Werkzeugs alle Anleitungen sorgfältig durchlesen.
1. Beachten Sie das Gewicht des zu hebenden Gegenstandes, überlasten Sie den Heber nicht.
2. Verwenden Sie cden Heber nur zum Hochheben. Für andere Zwecke ist der Heber nicht
geeignet. Stützen Sie die Last nach dem Hochheben sofort mit geeigneten Böcken ab.
3. Der Heber darf nur auf einer stabilen, ebenen, sauberen und trockenen Oberfläche, welche die
Last aufnehmen kann verwenden werden.
4. Stellen Sie sicher, dass die Last jederzeit stabil steht. Bewegen Sie den Heber nicht, wenn Sie
eine Last angehoben haben.
5. Beim Hochheben eines Fahrzeugs die Handbremse anziehen und alle Räder blockieren.
6. Halten Sie den Arbeitsbereich sauber und gut belechtet. Zugestellte Flächen können zu
Verletzungen führen.
7. Achten Sie auf den Zustand des Arbeitsbereichs. Setzen Sie den Heber keinem Regen aus.
8. Kinder dürfen niemals den Arbeitsbereich betreten. Lassen Sie niemals Kinder den Heber
bedienen.
9. Halten Sie den Heber stets unter Verschluss und außer Reichweite von Kindern.
10. Verwenden Sie keine Zusatzgeräte zum Erhöhen der Kapazität.
11. Verwenden Sie den Heber nur für Lasten, für die der Heber ausgelegt ist.
12. Achten Sie auf korrekte Arbeitskleidung. Vermeiden Sie das Tragen von loser Kleidung oder
Schmuck, da sich diese in beweglichen Teilen verfangen können. Es wird empfohlen, während
der Arbeit Schutzkleidung und rutschfestes Schuhwerk zu tragen. Bei langem Haar ist eine
Haarbedeckung zu tragen..
13. Achten Sie stets auf festen Stand und halten Sie das Gleichgewicht. Greifen Sie niemals über
laufende Maschinen hinweg oder hindurch.
14. Halten Sie den Heber sauber und in einem technisch einwandfreien Zustand. Zum Abschmieren
und Auswechseln von Zubehörteilen stets die Anleitungen befolgen. Halten Sie den Griff stets
sauber, trocken sowie öl- und fettfrei !
15. Stellen Sie sicher, dass alle Werkzeuge von der Heber entfernt wurden.
16. Bedienen Sie den Heber immer mit gesunden Menschenverstand und nicht wenn Sie müde sind.
17. Stellen Sie sicher, dass der Heber und Bauteile des Hebers keine Beschädigungen
aufweisen.Beschädigungen am Heber können deren Leistungsfähigkeit und Sicherheit negativ
beeinflussen. Alle schadhaften Teile sind vor Verwerndung unbedingt zu ersetzen.
18. Verwenden Sie nur identische Ersatzteile, andernfalls erlischt die Garantie.
Hydraulikheber
Art. 2888
