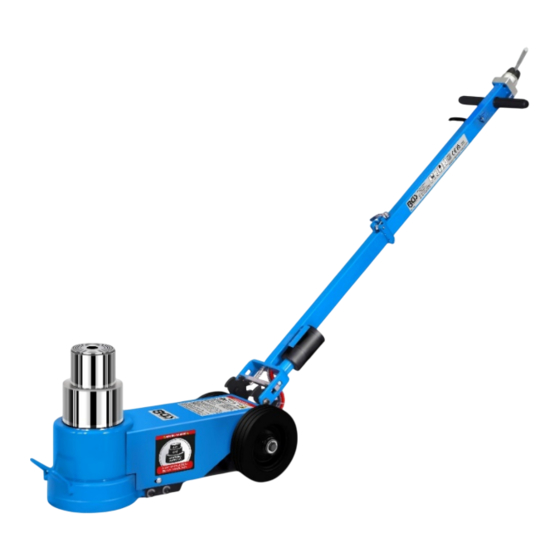

Air hydraulic jack 40/80 t
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Lufthydraulischer Wagenheber 40/80 t
TECHNISCHE DATEN
Hublast: max. 80 / 40 Tonnen
Arbeitsdruck: 8 - 12 Bar
Hubbereich: 205 - 385 mm
Sattellänge: 40 / 60 mm
Zylinderdurchmesser: 165 mm
Gewichte: 58 kg
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,
bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem
Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,
Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für
späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung
bei, wenn Sie das Produkt an Dritte weitergeben.
VERWENDUNGSZWECK
Dieser Wagenheber wird zum Anheben von Fahrzeugen verwendet. Der Wagenheber muss auf einer
ebenen Fläche verwendet werden, die die Last tragen kann. Dieses Produkt darf nur in Innenräumen
verwendet werden, geschützt vor Regen, Wind oder Feuchtigkeit. Es ist nicht erlaubt, Personen zu
heben. Das Produktgewicht und das maximale Gewicht der zu hebenden Last sind in diesem
Handbuch angegeben. Dieses Werkzeug wurde nicht für Arbeiten unter dem Fahrzeug entwickelt. Die
Nichtbeachtung des Verwendungszwecks kann zu erheblichen Risiken für den Benutzer führen und
liegt in seiner alleinigen Verantwortung. Das Produkt darf nur bestimmungsgemäß verwendet werden.
Der Benutzer muss Sicherheits- und Präventionsstandards einhalten. Wir übernehmen keine
Verantwortung für Personen- oder Sachschäden, die durch Missbrauch des Wagenhebers entstehen.
SICHERHEITSINFORMATIONEN
• Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
• Lassen Sie Kinder nicht mit diesem Produkt oder seiner Verpackung spielen.
• Der Wagenheber darf nur von geschultem und autorisiertem Personal bedient werden.
• Es ist verboten, Personen mit diesem Produkt zu heben.
• Überprüfen Sie die Last, insbesondere bevor Sie diese anheben und stellen Sie sicher, dass keine
Anomalien vorliegen. Wenn ein Problem auftritt, muss der Wagenheber so schnell wie möglich
abgelassen und das Fahrzeug richtig platziert werden. Reinigen Sie die Fahrzeugauflagefläche.
• Dieses Produkt ist ein Hebewerkzeug. Nach dem Anheben des Fahrzeugs muss es durch
Unterstellböcke abgesichert werden. Nach dem Sichern durch 2 Unterstellböcke darf das Fahrzeug
nicht mehr schwanken.
• Heben Sie das Fahrzeug nicht in Bereichen neben Airbagsensoren oder unter
Kunststoffabdeckungen an.
• Prüfen Sie die Druckluftversorgung, der Druck im Druckluftsystem darf den, im Kapitel "Technische
Daten" angegebenen, Arbeitsdruck nicht übersteigen.
• Senken Sie die Last systematisch auf den Boden ab, wenn Sie das Gerät für längere Zeit
unbeaufsichtigt lassen.
• Das Fahrzeuggewicht darf die, im Kapitel "Technische Daten" angegebene, Maximallast nicht
überschreiten.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 74288
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
