VOLTCRAFT DSA-115 Safety Instructions

SICHERHEITSHINWEISE

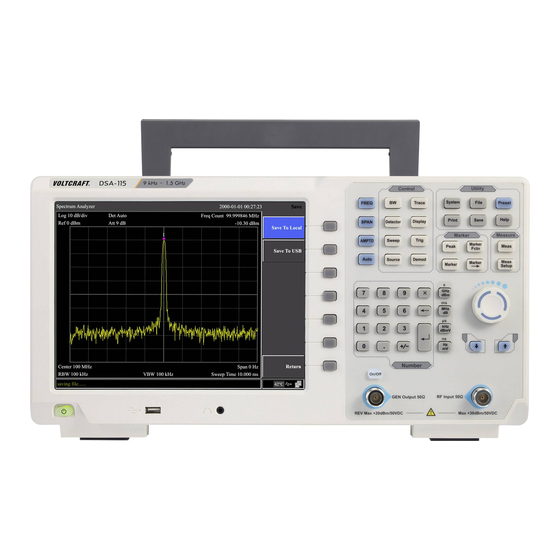

VOLTCRAFT DSA-115 SPEKTRUM-ANALYSATOR
BEST.-NR.: 1698260
VOLTCRAFT DSA-136 SPEKTRUM-ANALYSATOR
BEST.-NR.: 1698261
AKTUELLE BEDIENUNGSANLEITUNGEN
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen
Sie die Anweisungen auf der Webseite.
Lesen Sie die Bedienungsanleitung bevor Sie das Produkt in Betrieb
nehmen.
BESTIMMUNGSGEMÄSSE VERWENDUNG
• Frequenzdarstellungsbereich von 9 kHz bis 1,5 GHz / 3,6 GHz
• Auflösung 1 Hz
• Frequenzdarstellungsbereich: 0 Hz, 100 Hz bis zur maximalen Frequenz des Gerätes
• Angezeigter durchschnittlicher Rauschpegel -150 dBm
• Phasenrauschen -82 dBc/Hz @1 GHz und Offset bei 10 kHz
• Gesamt-Amplitudengenauigkeit <1,5 dB
• 10 Hz Mindestauflösungsbandbreite (RBW)
• EMI Pre-Compliance Testkit
• Alterungsrate: <1 ppm/Jahr
• Auflösung des Frequenzzählers: 1 Hz, 10 Hz, 100 Hz, 1 kHz
• 1,5 GHz Tracking-Generator-Kit:
• Ausgangsfrequenzbereich: 100 kHz ~ 1.5 GHz
- Ausgangsleistungsbereich: -30 dBm ~ 0 dBm
- RF-Eingangsanschluss an der Vorderseite: 50 Ω, N-Typ Buchse
• Frontplatte, Tracking-Generator-Ausgangsanschluss: 50 Ω, N-Typ Buchse
• Kommunikationsanschluss: USB Host, USB Gerät, LAN, Kopfhöreranschluss, VGA, REF
• 26,4 cm (10,4") -Farb-TFT-Bildschirm, 800 x 600 Pixel
• Integriertes Hilfesystem ist im Display abrufbar
Die Einstellungen werden mit den Softkeys über die Displaysoberfläche vorgenommen.
Das Gerät entspricht den Bestimmungen der EN 61010-1, Schutzklasse 2, Überspannungs-
schutz CAT II (1000 V)
Betrieben wird das Messgerät mit einer Spannung zwischen 100 – 240 V/AC bei 50 – 60 Hz.
Messungen in explosionsgefährdeten Bereichen (Ex) oder Feuchträumen bzw. unter widrigen
Umgebungsbedingungen sind nicht zulässig. Widrige Umgebungsbedingungen sind: Nässe
oder hohe Luftfeuchtigkeit, Staub und brennbare Gase, Dämpfe oder Lösungsmittel sowie
Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.
Verwenden Sie zum Messen nur Messleitungen bzw. Messzubehör, welche auf die Spezifika-
tionen des Multimeters abgestimmt sind.
Das Messgerät darf nur von Personen bedient werden, welche mit den erforderlichen
Vorschriften für die Messung und den möglichen Gefahren vertraut sind. Die Verwendung der
persönlichen Schutzausrüstung wird empfohlen.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes,
außerdem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbun-
den. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!
Lesen Sie die Bedienungsanleitung sorgfältig durch, und bewahren Sie diese für späteres
Nachschlagen auf.
Die Sicherheitshinweise sind unbedingt zu beachten!
ZEICHENERKLÄRUNG
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige
Hinweise in der technischen Produktdokumentation hin, die unbedingt zu
beachten sind.
Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der
VERSION 01/19
Beeinträchtigung der elektrischen Sicherheit des Produkts.
Das Pfeil-Symbol steht für spezielle Tipps und Bedienhinweise.
Schutzklasse 2 (doppelte oder verstärkte Isolierung, schutzisoliert)
Messkategorie I (Überspannungskategorie) für Messungen an elektrischen
und elektronischen Geräten, welche nicht direkt mit Netzspannung versorgt
CAT I
werden (z.B. batteriebetriebene Geräte, Schutzkleinspannung, Signal- und
Steuerspannungen etc.).
Messkategorie II (Überspannungskategorie) für Messungen an elektrischen
und elektronischen Geräten, welche über einen Netzstecker direkt mit
CAT II
Netzspannung versorgt werden. Diese Kategorie umfasst auch alle kleineren
Kategorien (z.B. CAT I zur Messung von Signal- und Steuerspannungen).
Messkategorie III (Überspannungskategorie) für Messungen in der
Gebäudeinstallation (z.B. Steckdosen oder Unterverteilungen). Diese
Kategorie umfasst auch alle kleineren Kategorien (z.B. CAT II zur Messung
CAT III
an Elektrogeräten). Der Messbetrieb in CAT III ist nur mit Messspitzen mit
einer maximalen freien Kontaktlänge von 4 mm bzw. mit Abdeckkappen über
den Messspitzen zulässig.
Messkategorie IV (Überspannungskategorie) für Messungen an der
Quelle der Niederspannungsinstallation (z.B. Hauptverteilung, Haus-
Übergabepunkte der Energieversorger etc.) und im Freien (z.B. Arbeiten
CAT IV
an Erdkabel, Freileitung etc.). Diese Kategorie umfasst auch alle kleineren
Kategorien. Der Messbetrieb in CAT IV ist nur mit Messspitzen mit einer
maximalen freien Kontaktlänge von 4 mm bzw. mit Abdeckkappen über den
Messspitzen zulässig.
Erdpotential
