Renkforce 1498531 Operating Instructions Manual

Bedienungsanleitung
M.2 Dual Festplattengehäuse USB-C™ USB 3.1
Best.-Nr. 1498531
Bestimmungsgemäße Verwendung
Das Produkt dient zum Einbau von zwei M.2 (NGFF) SSDs. Der Anschluss an einen
Computer erfolgt über USB. Die Spannungsversorgung erfolgt ebenfalls über USB.
Die eingebauten SSDs können in verschiedenen Betriebsarten verwendet werden
(RAID0, RAID1, PM).
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt.
Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen
und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als
zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann
eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, etc.
hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren
Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung
an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen
Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind
Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• M.2 Dual Festplattengehäuse
• USB Typ C auf USB Typ C Kabel (50 cm Länge)
• USB DC Stromkabel (50 cm Länge)
• Schraubendreher
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die
Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige
Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten
sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise
zur Bedienung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und
beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die
Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung
in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für
dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren
fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte
für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem
Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe,
brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt
außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung.
Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen
Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder
dem Fall aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen
der übrigen Geräte, an die das Produkt angeschlossen wird.
• Elektrostatische Aufladungen
beschädigen. Berühren Sie elektronische Bauteile nicht mit bloßer Hand.
• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht,
geknickt oder durch scharfe Kanten beschädigt werden.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem
kalten in einen warmen Raum gebracht wird. Das dabei entstehende
Kondenswasser kann unter Umständen das Produkt zerstören. Lassen
Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es
angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden
dauern.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die
Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-,
ausschließlich von einem Fachmann bzw. einer Fachwerkstatt
durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung
nicht beantwortet werden, wenden Sie sich an unseren technischen
Kundendienst oder an andere Fachleute.
SSDs einbauen
Falls auf den SSDs bereits Daten gespeichert sind, ist vor dem Einbau
eine Datensicherung erforderlich.
Verwenden Sie baugleiche SSDs für die Betriebsarten RAID0 und RAID1.
Für die Betriebsart PM können sie auch unterschiedliche SSDs verwenden.
• Lösen Sie die 4 Schrauben an der Unterseite und entnehmen Sie die Abdeckplatte.
• Lösen Sie die 3 Schrauben an den Rändern der Platine und entnehmen Sie
vorsichtig die Platine.

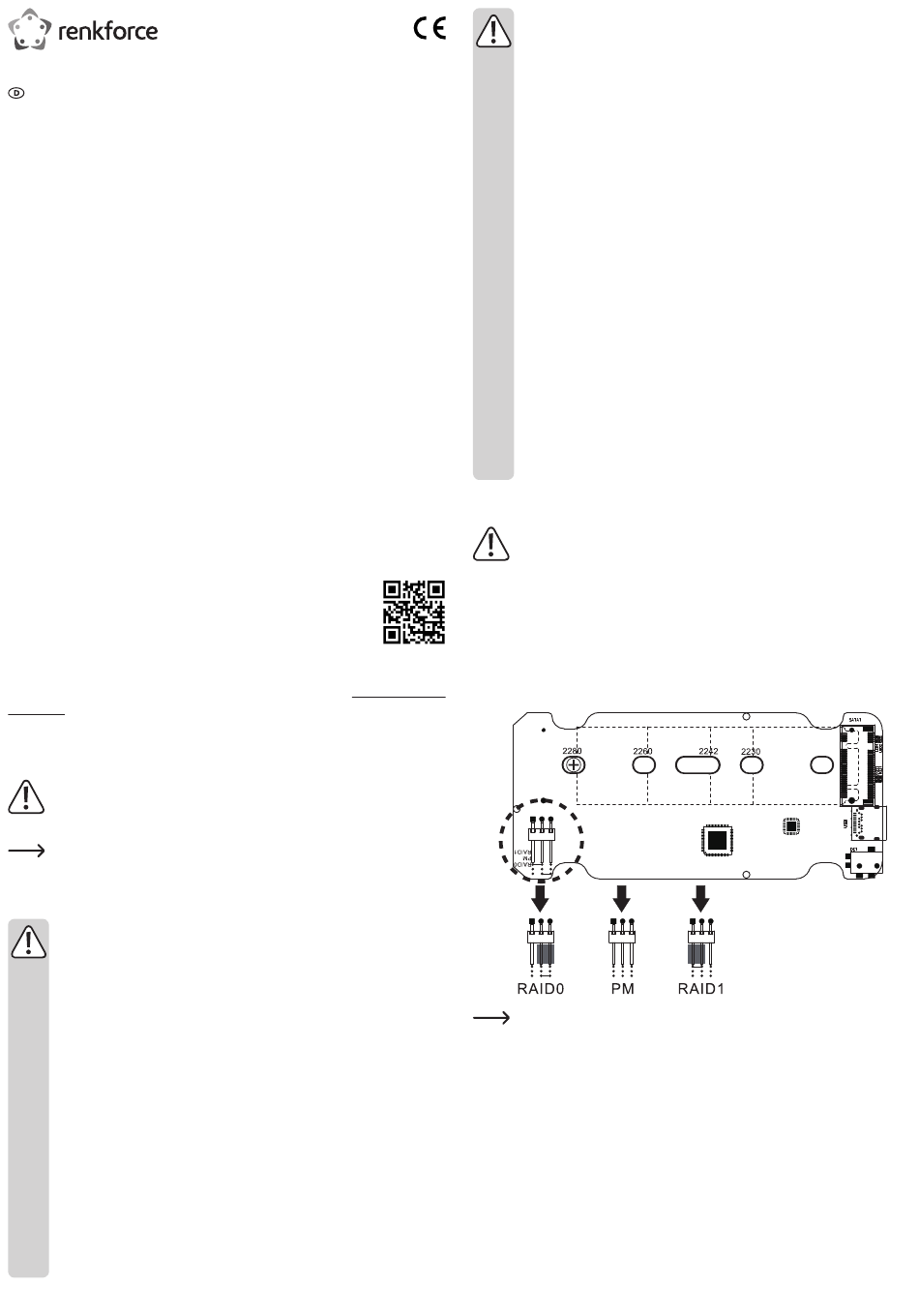

• Stellen Sie mit der Steckbrücke die Betriebsart ein: RAID0, RAID1, PM.
Entfernen Sie die Steckbrücke für die Betriebsart PM.
• Lösen Sie die Schrauben und Muttern, die mittig vor den Anschlussleisten
angebracht sind.
• Verbinden Sie jeweils eine SSD mit der entsprechenden Anschlussleiste auf
beiden Seiten der Platine. Wenden Sie keine Gewalt an.
• Sichern Sie die SSD mit den Schrauben und Muttern in dem entsprechenden
Schraubloch (2230, 2242, 2260, 2280).
• Setzen Sie die Platine vorsichtig in das Gehäuse ein. Die mit SSD2 markierte Seite
der Platine muss nach unten zeigen.
• Befestigen Sie die Platine mit den 3 zuvor gelösten Schrauben im Gehäuse.
• Setzen Sie die Abdeckplatte ein und befestigen Sie diese mit den 4 zuvor gelösten
Schrauben.
