Renkforce M.2 SSD housing USB 3.1 Gen 2 with USB-C Operating Instructions Manual

Bedienungsanleitung

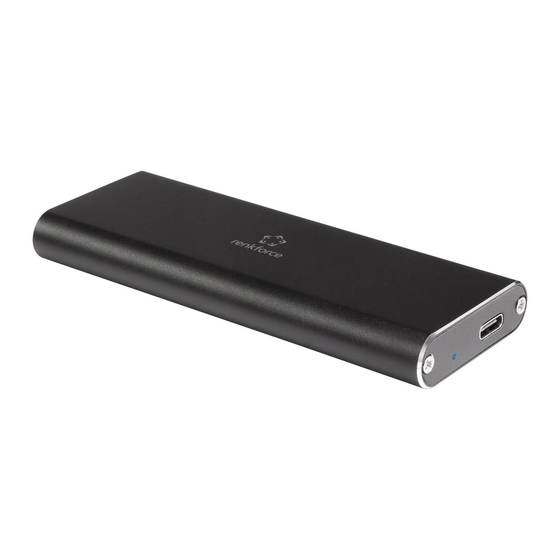

M.2 SSD-Gehäuse USB 3.1 Gen 2 mit USB-C™
Best.-Nr. 1516263
Bestimmungsgemäße Verwendung
Das Produkt dient zum Einbau einer M.2 (NGFF) SSD. Der Anschluss an einen
Computer erfolgt über USB. Die Spannungsversorgung erfolgt ebenfalls über USB.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt.
Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen
und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als
zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann
eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, etc.
hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren
Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung
an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen
Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind
Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Gehäuse
• USB-Kabel (Typ A auf Typ USB-C™)
• Schraubendreher
• Ersatzschraube
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die
Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige
Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten
sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise
zur Bedienung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und
beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die
Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung
in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für
dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren
fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte
für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem
Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe,
brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt
außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung.
Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen
Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder
dem Fall aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen
der übrigen Geräte, an die das Produkt angeschlossen wird.
• Elektrostatische Aufladungen
beschädigen. Berühren Sie elektronische Bauteile nicht mit bloßer Hand.
• Stellen Sie sicher, dass das Kabel nicht gequetscht, geknickt oder durch
scharfe Kanten beschädigt wird.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem
kalten in einen warmen Raum gebracht wird. Das dabei entstehende
Kondenswasser kann unter Umständen das Produkt zerstören. Lassen
Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es
angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden
dauern.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die
Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-,
ausschließlich von einem Fachmann bzw. einer Fachwerkstatt
durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung
nicht beantwortet werden, wenden Sie sich an unseren technischen
Kundendienst oder an andere Fachleute.
Bedienelemente
1 2
1 Schraubloch (2280)
2 Schraubloch (2260)
3 Schraubloch (2242)
4 Schraubloch (2230)
5 Anschlussleiste
6 USB-Port
SSD einbauen
• Lösen Sie die 2 Schrauben der Blende, an der sich der USB-Port befindet.
Entnehmen Sie die Blende.
• Lassen Sie die Platine vorsichtig aus dem Gehäuse herausgleiten. Tippen Sie
dazu leicht mit dem Finger auf die gegenüberliegende Blende. Winkeln Sie das
Gehäuse nicht zu stark an, damit die Platine nicht unkontrolliert herausfällt.
• Lösen Sie die Schraube und die Mutter, die in einem der 4 Schraublöcher installiert
sind.
• Verbinden Sie eine SSD mit der Anschlussleiste. Wenden Sie keine Gewalt an.
• Sichern Sie die SSD mit der zuvor gelösten Schraube und Mutter in dem
Schraubloch, das zu Ihrer SSD passt.
• Setzen Sie die Platine vorsichtig in die Führungsschienen des Gehäuses ein.
• Setzen Sie die Blende ein und befestigen Sie diese mit den 2 zuvor gelösten
Schrauben.
längeren Zeitraum unter
können elektronische
Anpassungs- und Reparaturarbeiten
3 4 5
ungünstigen
Bauteile
6
