Table of Contents

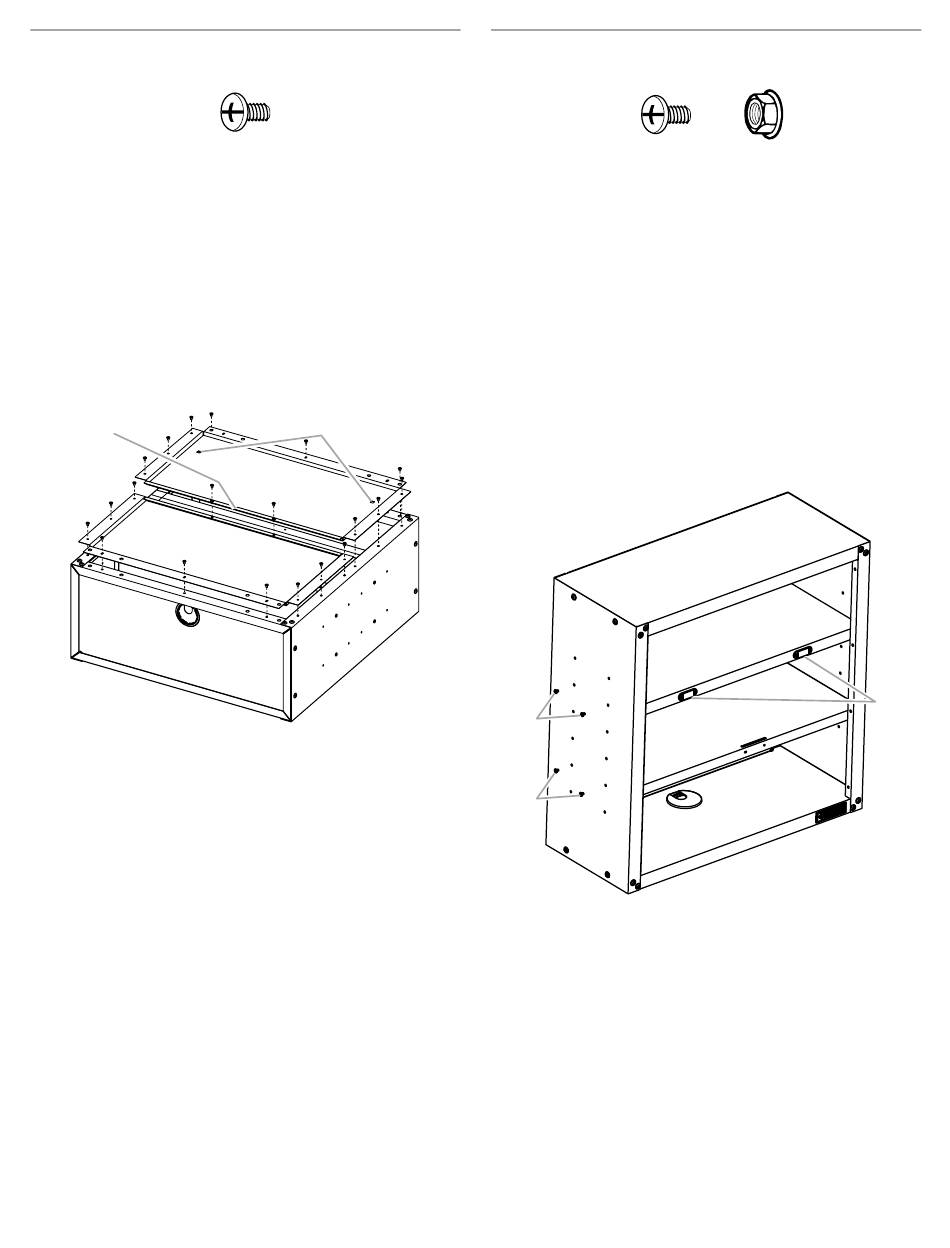

Fixation des panneaux arrière
F3b Vis Phillips (20)
1. Utiliser neuf vis Phillips (F3b) pour fixer le panneau arrière
inférieur (P5) sur le panneau du bas (P3) et les panneaux latéraux
(P1) - voir l'illustration. Ne pas complètement serrer les vis.
2. Aligner le panneau arrière supérieur (P4) avec les trous du
sommet (P2). Utiliser neuf vis Phillips (F3b) pour fixer le panneau
arrière supérieur sur le panneau du sommet (P-2) et les panneaux
latéraux (P-1) - voir l'illustration. Ne pas complètement serrer les
vis.
REMARQUE : Le panneau arrière supérieur sera légèrement en
chevauchement sur le panneau arrière inférieur.
3. Utiliser deux vis Phillips (F3b) pour fixer le panneau arrière
supérieur (P4) sur le panneau arrière inférieur (P5) - voir
l'illustration.
A
P3
A. Chevauchement du panneau
supérieur sur le panneau inférieur
B. Trous pour la pose de la tringle
d'accrochage
4. Serrer complètement toutes les vis du panneau arrière -
commencer sur les côtés et poursuivre avec le sommet, le milieu
et le bas.
5. Utiliser la clé Allen (fournie) pour serrer complètement tous les
boulons et écrous de l'armoire.
F3b
B
P4
P5
P1
Installation des étagères
F3b
F3b Vis Phillips (8)
IMPORTANT : Installer l'étagère avec fermetures magnétiques (P6m)
à la position supérieure de façon à ce que les portes ferment. On
peut installer l'étagère inférieure à l'emplacement souhaité.
1. Aligner les trous des extrémités de l'étagère (P6m) avec les trous
des côtés de l'armoire (P1) (seconde rangée depuis le haut).
REMARQUE : S'assurer que la longue rive de l'étagère à
fermetures magnétiques est orientée vers l'extérieur.
2. Utiliser deux vis Phillips (F3b) et deux petits écrous à embase
(F4) sur chaque côté pour assujettir l'étagère (P6) sur les
panneaux latéraux (P1).
3. Choisir la position d'installation de l'étagère inférieure (P6);
aligner les trous des extrémités de l'étagère avec les trous des
panneaux latéraux de l'armoire.
REMARQUE : Veiller à ce que les deux trous au centre de la rive
de l'étagère soient orientés vers le panneau arrière.
4. Utiliser deux vis Phillips (F3b) et deux petits écrous à embase
(F4) sur chaque côté pour assujettir l'étagère sur les panneaux
latéraux (P1).
P1
A
A
A. Vis Phillips
B. Fermetures magnétiques
5. Serrer complètement les vis.
F4
F4
Petit écrou à embase (8)
P2
P6m
P6
P1
P3
B
17
