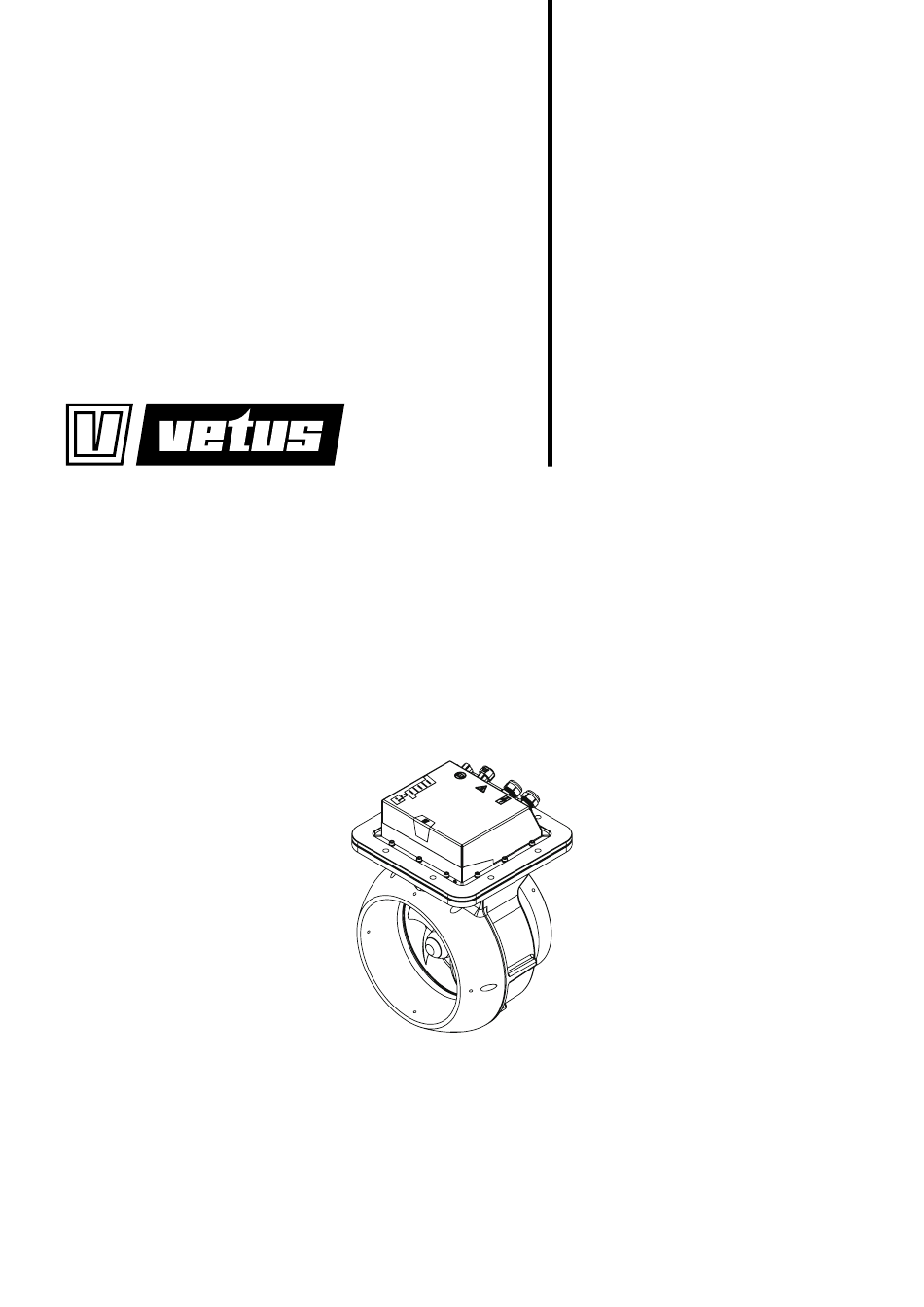

E-POD
E-Drive electric propulsion
Copyright © 2021 Vetus b.v. Schiedam Holland
Brugervejledning
Användarmanual
Brukerhåndbok
Käyttöohje
Instrukcja obsługi
5
8
11
14
17
20
23
26
29
32
35
370801.01
Advertisement
Table of Contents
Related Manuals for Vetus E-POD
Summary of Contents for Vetus E-POD
-
Page 1: Table Of Contents
ENGLISH DEUTSCH FRANÇAIS ESPAÑOL ITALIANO DANSK SVENSKA NORSK SUOMEKSI POLSKI Gebruikershandleiding Brugervejledning Benutzerhandbuch Användarmanual Manuel d’ utilisation Brukerhåndbok Manual de usuario Käyttöohje Manuale d'uso Instrukcja obsługi User manual E-POD E-Drive electric propulsion Copyright © 2021 Vetus b.v. Schiedam Holland 370801.01... - Page 2 User manual E-POD electric propulsion 370801.01...
- Page 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vetus® User manual E-POD electric propulsion...
- Page 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vetus® User manual E-POD electric propulsion...
-
Page 5: Nederlands
NEDERLANDS Veiligheid Inleiding Waarschuwingsaanduidingen Deze handleiding geeft richtlijnen voor het gebruik van de E-POD In deze handleiding worden in verband met veiligheid de volgende elektromotor. waarschuwingsaanduidingen gebruikt: De elektrische voortsuwingssystemen van Vetus zijn ontworpen met het doel de vaareigenschappen van een boot met een verbrandings-... -
Page 6: Onderhoud
Om het huis van de • Nu kan de propeller worden verwijderd. E-POD te beschermen tegen corrosie is het reeds voorzien van een anode. Tijdens hellingbeurten dient het volgende onderhoud te worden uit- gevoerd: •... -
Page 7: Buiten Gebruik Nemen - Winterklaar Maken
Buiten gebruik nemen - Storingzoeken winterklaar maken Storingen aan de E-POD motor worden in de meeste gevallen ver- oorzaakt door onjuiste bediening of onvoldoende onderhoud. Volg de volgende aanwijzingen op als de E-POD motor langdurig Controleer bij een storing altijd eerst of alle bedienings- en onder- buiten gebruik wordt genomen. -
Page 8: English
Safety Introduction Warning indications This manual gives guidelines for the use of the E-POD electric motor. The following warning indications are used in this manual in the con- Vetus electric propulsion systems are designed to match the sailing text of safety:... -
Page 9: Maintenance
• Now the propeller can be removed. Cathodic protection is necessary for the preservation of all metal components below water level. The E-POD housing has been fitted with a anode to protect it against corrosion. The following maintenance should be carried out during a slipway service: •... -
Page 10: Take Out Of Service - Prepare For Winter
5 .2 Test run arninG Only test the E-POD motor if you are sure that people are at a safe distance from the propeller! • Switch on the E-POD motor and check correct operation. • Also check the operation of the connected panels. -
Page 11: Deutsch
DEUTSCH Sicherheitsbestimmungen Einleitung Dieses Handbuch enthält Richtlinien für die Verwendung des E-POD- Gefahrenhinweise Elektromotors. In dieser Anleitung werden zum Thema Sicherheit folgende Gefah- renhinweise verwendet: Die elektrischen Antriebssysteme von Vetus sind so konzipiert, dass sie den Fahreigenschaften eines Bootes mit Verbrennungsmotor en- efahr tsprechen - aber selbstverständlich ohne die Emissionen und den... -
Page 12: Wartung
Kathodischer Schutz ist absolut notwendig für die Erhaltung aller Metallkomponenten unterhalb des Wasserspiegels. • Jetzt kann der Propeller entfernt werden. Das E-POD Gehäuse ist mit einer Anode zum Schutz gegen Korrosion ausgestattet. Die folgende Wartung sollte während eines Helling-Service durchge- führt werden:... -
Page 13: Außer Betrieb Nehmen - Für Den Winter Vorbereiten
5 .2 Probelauf arnunG Den E-POD Motor nur dann testen, wenn Sie sicher sind, dass sich Personen in einem sicheren Abstand zum Propeller be- finden! • Den E-POD Motor einschalten und den korrekten Betriebüberprüfen. • Den Betrieb der angeschlossenen Bedienfelderauchüberprüfen vetus®... -
Page 14: Français
électrique E-POD. Les messages d’avertissement suivants relatifs à la sécurité sont utili- sés dans ce manuel : Les systèmes de propulsion électrique Vetus sont conçus pour ré- pondre aux caractéristiques de navigation d'un bateau équipé d'un anGer moteur à combustion interne - mais naturellement sans émissions et Indique qu’il existe un danger potentiel important pouvant entrainer... -
Page 15: Entretien
• Vous pouvez maintenant retirer l'hélice tion de tous les composants métalliques au-dessous du niveau de l’eau. Le boîtier «E-POD» a été équipé d’une anode pour la protéger contre la corrosion. L’entretien suivant doit être effectué lors d’un service de cale à chaussée : •... -
Page 16: Mettre Hors Service - Préparer L'hiver
5 .2 Marche d’essai vertissement Ne testez le moteur E-POD que si vous êtes sûr que des per- sonnes se trouvent à une distance de sécurité de l'hélice ! • Allumez le moteur E-POD et vérifiez le bon fonctionnement. • Vérifiez également le fonctionnement des panneaux connectés. -
Page 17: Español
E-POD. En este manual se usan los siguientes indicadores de advertencias sobre seguridad: Los sistemas de propulsión eléctrica Vetus están diseñados paraa- justarse a las características de navegación de una embarcación con eLiGro motor de combustión – ¡pero naturalmente sin emisiones y ruido! Indica que existe un gran peligro potencial que puede causar graves Aquí... -
Page 18: Mantenimiento
La protección catódica es absolutamente necesaria para la preserva- ción de todos los componentes metálicos por debajo del nivel del agua. El alojamiento de la ‘E-POD’ ha sido equipado con un ánodo para pro- tegerla contra la corrosión. El siguiente programa de mantenimiento debe llevarse a cabo du- rante una grada servicio: •... -
Page 19: Retirada Del Servicio - Preparación Para El Invierno
Retirada del servicio - Resolución de problemas preparación para el invierno Las anomalías del motor E-POD están en la mayoría de los casos están causados por operaciones incorrectas o mantenimiento insuficientes. Seguir las instrucciones siguientes si necesita retirar el motor E- PODdel servicio por un largo tiempo. -
Page 20: Italiano
E-POD. Nel presente manuale sono state impiegate le seguenti indicazioni di avvertimento ai fini della sicurezza: I sistemi di propulsione elettrica Vetus sono progettati per eguagliare le caratteristiche di navigazione di una barca con un motore a com- ericoLo bustione interna - ma naturalmente senza le emissioni e il rumore. -
Page 21: Manutenzione
La protezione catodica è assolutamente necessaria per la conserva- zione e protezione di tutte le parti metalliche al di sotto del livello dell’acqua. L’alloggiamento ‘E-POD’ è stato equipaggiato con un ano- do al fine di proteggerlo dalla corrosione. Effettuare le seguenti attività di manutenzione in durante il servizio di scalo: •... -
Page 22: Messa Fuori Servizio - Prepararsi All'inverno
5 .2 Esecuzione del test vvertimento Testare il motore E-POD solo se si è sicuri che le persone sono a distanza di sicurezza dall'elica! • Accendere il motore E-POD e verificare il corretto funzionamento. • Controllare anche il funzionamento dei pannelli collegati. -
Page 23: Dansk
DANSK Sikkerhed Indledning Denne vejledning giver retningslinjer for installation af E-POD elmo- Advarselssymboler tor. Denne brugermanual gør i forbindelse med sikkerheden brug af føl- gende advarselstermer: Vetus elektriske fremdriftssystemer er designet til at matche sejle- genskaberne for en båd med en forbrændingsmotor - men naturlig- vis uden emissioner og støj! Her er et par vigtige funktioner. -
Page 24: Vedligeholdelse
• Nu kan propellen fjernes. Katodisk beskyttelse er absolut nødvendig for bevare alle metalkom- ponenter, som er under vandlinjen. ”E-POD” kabinettet er udstyret med en anode, som beskytter det mod rust. Den efterfølgende vedligeholdelse skal udføres mens båden står på... -
Page 25: Tag Ud Af Drift - Forbered Dig På Vinteren
Tag ud af drift - Fejlfinding forbered dig på vinteren Fejl på E-POD-motoren skyldes i de fleste tilfælde forkert betjening eller utilstrækkelig vedligeholdelse. Følg instruktionerne nedenfor, hvis E-POD-motoren skal tages ud i lang tid. Langsigtet betyder en periode, der er længere end 3 måne- I tilfælde af en funktionsfejl skal du altid først kontrollere, om alt fun-... -
Page 26: Svenska
SVENSKA Säkerhet Inledning Denna handbok ger riktlinjer för användning av E-POD-elmotorn. Varningsanvisningar I denna manual används följande varningsanvisningar i samband Vetus elektriska framdrivningssystem är utformade för att matcha med säkerhet: segelegenskaperna hos en båt med förbränningsmotor - men natur- ligtvis utan utsläpp och buller! Här är några viktiga funktioner. -
Page 27: Underhåll
• Nu kan propellern tas bort. Katodiskt skydd är absolut nödvändigt för att bevara alla metallkom- ponenter under vattenytan i gott skick. Huset för ‘E-POD’ har utrustats med en anod för att skydda den mot anfrätning. Följande underhåll ska utföras under en rampservice: •... -
Page 28: Ta Ur Drift - Förbered Dig På Vintern
Ta ur drift - förbered dig på vintern Felsökning Följ instruktionerna nedan om E-POD-motorn ska tas ut under lång Fel på E-POD-motorn orsakas i de flesta fall av felaktig användning tid. Långsiktig betyder en period längre än 3 månader, till exempel eller otillräckligt underhåll. -
Page 29: Norsk
I denne håndboken brukes følgende advarsler i forbindelse med sik- kerhet: Vetus elektriske fram driftssystemer er konstruert slik at de samsvarer med seil egenskapene til en båt med en forbrenningsmotor - men naturlig uten utslipp og støy! Her er noen nøkkelfunksjoner. -
Page 30: Vedlikehold
Vær forsiktig ved bruk av (stål) verktøy . Magnetene kan også ha negativ innvirkning på bankkort . DvarseL For å unngå korrosjons problemer bør det i E-POD anvendes absolutt ingen gro hemmende midler som inneholder kobber oksid . vetus® User manual E-POD electric propulsion... -
Page 31: Ta Ut Av Drift - Forbered Deg På Vinteren
• Koble til batteriene og fullad 48 volts batteribank. 5 .2 Testkjøring DvarseL Test bare E-POD motoren hvis du er sikker på at folk er I trygg avstand fra propellen! • Slå på E-POD-motoren og kontroller riktig drift. • Kontroller også driften av de tilkoblede panelene. -
Page 32: Suomeksi
SUOMEKSI Turvallisuus Esipuhe Tässä käsikirjassa annetaan ohjeita E-POD-sähkömoottorin käyttöä Varoitusmerkit varten. Tässä oppaassa käytetään seuraavia turvallisuutta koskevia varoitus- merkkejä: Vetus-sähkökäyttöiset propulsiojärjestelmät on suunniteltu vastaam- aara aan polttomoottorilla varustetun veneen purjehdusominaisuuksia Ilmaisee, että on olemassa huomattava mahdollinen vaara, jonka - mutta luonnollisesti ilman päästöjä ja melua! Tässä muutamia kes- seurauksena voi olla vakava vamma tai kuolema. -
Page 33: Huolto
• Nyt potkuri voidaan irrottaa. 3 .1 Korroosiosuojaus Katodinen suojaus on ehdottoman välttämätöntä kaikkien veden alla olevien metalliosien suojaamiseksi. E-POD-kotelossa on anodi suojaamaan sitä korroosiolta. Seuraavat huoltotoimet tulee suorittaa, kun vene on telakalla: • Tarkasta katodinen suojaus ja vaihda tarvittaessa anodi: anodin tuotekoodi: VP000130. -
Page 34: Käytöstä Poisto - Valmistautuminen Talveen
5 .2 Koeajo aroitus Testaa E-POD-moottori vain, jos olet varma, että henkilöt ovat turvallisen etäisyyden päässä potkurista! • Kytke E-POD-moottori päälle ja tarkista, että se toimii oikein. • Tarkasta myös kytkettyjen paneelien toiminta. vetus® User manual E-POD electric propulsion 370801.01... -
Page 35: Polski
Moduły te dają kilka możliwości w kwestii wyborów i kombinacji. Przekaż te instrukcje bezpieczeństwa wszystkim użytkownikom. WaGa Przed rozpoczęciem użytkowania systemu E-POD należy Zawsze należy przestrzegać ogólnych zasad i przepisów dotyczących przeczytać instrukcje obsługi do wszystkich komponentów . bezpieczeństwa oraz zapobiegania wypadkom. -
Page 36: Konserwacja
Zachowaj ostrożność podczas używania narzędzi (stalowych) . Magnesy mogą mieć również negatywny wpływ na karty ban- kowe . strzeżenie Aby uniknąć problemów z korozją, na E-POD nie należy stosować pod żadnym pozorem środków przeciwporostowych zawierających tlenek miedzi . vetus® User manual E-POD electric propulsion... -
Page 37: Wycofaj Z Eksploatacji - Przygotuj Się Na Zimę
W większości przypadków nieprawidłowe działanie silnika E-POD jest spowodowane nieprawidłową obsługą lub niewystarczającą konser- Postępuj zgodnie z poniższymi instrukcjami, jeśli silnik E-POD ma być wacją. wyłączony z eksploatacji na długi czas, czyli na okres dłuższy niż 3 miesiące, na przykład w okresie zimowym. -
Page 38: Service Onderdelen
