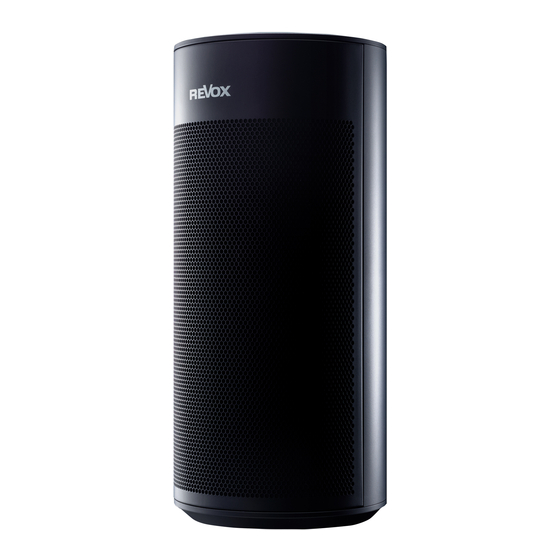

STUDIOART A100 / P100 Room Speaker
2.3m1
uick Reference Guide
Q
STUDIOART
A100 Active Room Speaker
P100 Passive Room Speaker
B100 Bass Module
Bitte lesen Sie sich die Kurzanleitung vor der Inbetriebnahme durch und bewahren Sie
diese auf. Eine ausführliche Bedienungsanleitung finden Sie unter www.studioart-revox.com
Please read the Quick Start Guide before use. A detailed instruction manual can be found at
www.studioart-revox.com
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Revox STUDIOART A100
Summary of Contents for Revox STUDIOART A100
- Page 1 B100 Bass Module Bitte lesen Sie sich die Kurzanleitung vor der Inbetriebnahme durch und bewahren Sie diese auf. Eine ausführliche Bedienungsanleitung finden Sie unter www.studioart-revox.com Please read the Quick Start Guide before use. A detailed instruction manual can be found at...
- Page 2 Neustart das Netzwerk zur Verfügung steht. Das B100 Bass Module benötigt für ein Update das kleine Windows Programm B100Updater.exe, welches kostenlos unter www.revox.com herunter geladen werden kann. Für das Update wird der B100 mit einem USB-Kabel (USB-A auf USB-Mikro) mit einem Windows-PC verbunden.
- Page 3 STUDIOART A100 Room Speaker A100 Übersicht Bedienoberfläche A100 Anschlussfeld rückseitig Akku laden Vor Inbetriebnahme bitte den A100 Room Speaker mit dem beiliegenden Netzteil laden. Während der Akku geladen wird, leuchtet die mittige LED hellorange. Nach erfolgreicher Ladung wechselt diese auf grün.
- Page 4 STUDIOART A100 Room Speaker Quellen umschalten Taste gedrückt halten, bis die Quellen-LED beginnt die Farbe zu wechseln. grün : Lokaler Analogeingang [3,5 mm Stereo-Klinkenstecker auf Gehäuserückseite] nur lokale Wiedergabe, kein Multiroom blau : Bluetooth-Verbindung zu Bluetooth-Sendern, z.B. Handy [Bluetooth-Name = vergebener Gerätename Setup weiß...
- Page 5 LED-Anzeige A100 Status- und Quellenanzeige (Glasunterkante) Farbe Intervall Bedeutung grün permanent Lokaler Analogeingang spielt (Analog IN; kein Multiroom) grün blinkend Lokaler Analogeingang angewählt, jedoch kein Musiksignal an Aux-IN vorhanden blau blinkend Bereit zum Bluetooth-Pairing blau permanent Bluetooth-Verbindung vorhanden (lokale Quelle, kein Multiroom) ...
- Page 6 STUDIOART A100 mit passivem P100 Room Speaker verbinden Im ausgeschalteten Zustand verbindet man den STUDIOART A100 mit Hilfe des vorkonfektionierten Lautsprecherkabels (3m) mit dem passiven STUDIOART P100. Das Kabel liegt dem P100 bei. Während des Hochfahrens erkennt der A100 automatisch den P100 als Zusatzlautsprecher und weist diesem den rechten Kanal zu.
- Page 7 A100 mitgeteilt wird. In diesem Fall ist die Einbindung über die Apple- bzw. Android-Routine vorzuziehen. Nähere Informationen finden Sie die der ausführlichen Bedienungsanleitung auf der Revox Homepage. WPS = automatische Verbindungsprozess von WLAN-Produkten. Beide Geräte, Router und WLAN-Produkt (z.B. A100) müssen WPS...
- Page 8 Apple Gerät STUDIOART A100 mit in das lokale Netzwerk einbinden STUDIOART App aus dem Apple App-Store kostenlos herunterladen und installieren. A100 Hotspot-Mode aktivieren: für ca. 5 sec halten bis ein Piepton periodisch hörbar ist. Status LED blinkt langsam , während der A100 ein eigenes WLAN (WAC/ Hotspot) aufbaut.
- Page 9 Android-Gerät STUDIOART A100 mit in das lokale Netzwerk einbinden STUDIOART App aus dem Google Play Store kostenlos herunterladen und installieren. Modus Energie sparen am Handy deaktivieren. Textzeile „Diese Zeile lange ..“ in App drücken. Den 4 Schritten a - d, welche die App mit Grafik und Text aufzeigt, folgen: a) A100 Hotspot-Mode aktivieren: für ca.
- Page 10 STUDIOART A100 mit weiterem A100 Lautsprecher OHNE App verbinden (via KleerNet) Beim Verbinden (Pairing) wird ein A100 als Hauptlautsprecher definiert, der andere als verbundene Lautsprecher. Ohne die STUDIOART App geht man wie folgt vor: Beide A100 einschalten Erster A100 als Hauptlautsprecher (Chief ) definieren: für mehr als 8 sec halten bis ein Doppelpiepton periodisch...
- Page 11 STUDIOART A100 mit weiterem A100 Lautsprecher MIT App verbinden (via KleerNet) der STUDIOART App geht man wie folgt vor: 1. Beide A100 einschalten 2. Erster A100 als Hauptlautsprecher definieren – siehe Abbildung 1-5 unten: # Setup aufrufen # Reiter wählen # mit START / Pairing aktivieren # Verbindungsprozess mit OK starten # Innerhalb von 60 Sekunden Schritt 3 ausführen - ein Doppelpiepton ist hörbar und die Status LED blinkt...
- Page 12 STUDIOART B100 Bass Module mit A100 verbinden (via KleerNet) Ohne die STUDIOART App geht man wie folgt vor: 1. B100 auf der Rückseite mit Hilfe des Netzschalters einschalten 2. A100 einschalten und als Hauptlautsprecher definieren: für mehr als 8 sec halten bis ein Doppelpiepton periodisch hörbar ist.
- Page 13 STUDIOART App Die STUDIOART App hat einen klassischen Aufbau, der sich an der Bedienung einer Hifi-Anlage orientiert. Als erstes wählt man das zu bedienende Gerät aus, hier z.B. den A100. Das aktive Gerät hat einen blauen Balken. Im Quellenmenü erhält man eine Übersicht über alle vorhandenen Audioquellen; lokale Eingänge oder Streaming-Quellen. ...
- Page 14 STUDIOART B100 Bass Module Einstellungen Wichtiger Hinweis Die Regler für Lautstärke, Trennfrequenz und Phase sind nur für Signale wirksam, die mittels Cinch-Kabel an den B100 Subwoofer gesendet werden. Bei einer Funkverbindung zu anderen STUDIOART Produkten (S100/ A100) werden die Parameter-Einstellungen ausschließlich über STUDIOART App vorgenommen.
- Page 15 The B100 Bass Module requires the small Windows program B100Updater.exe for an update, which can be downloaded free of charge from www.revox.com. For the update, the B100 is connected to a Windows PC with a USB cable (USB-A to USB micro).
- Page 16 STUDIOART A100 Room Speaker A100 Overview user controls A100 connection panel on the back Charging the battery Please charge the A100 Room Speaker with the enclosed power supply unit. While the battery is charging, the centre LED lights up bright orange. Once the battery is fully charged, this changes to green.
- Page 17 Local analogue input [3.5 mm jack plug on rear of housing] only local playback, not multiroom capable blue Bluetooth connection [BT name: Revox A100] only local playback, not multiroom capable white [Preset LED]: Stored Internet radio stations. Preset selection by swiping (left/ right) either from ...
- Page 18 LED indicator A100 Status and source LED Colour Interval Meaning green permanent Local analog input playing music signal (Analog IN) green blinking Local analog input selected, but music signal not available blue blinking Ready for Bluetooth pairing blue permanent Bluetooth connection established...
- Page 19 Connecting the STUDIOART A100 to a passive P100 Room Speaker When switched off, the STUDIOART A100 can be connected to the passive STUDIOART P100 using the pre-assembled speaker cable (3m). The cable is included with the P100. During startup, the A100 will automatically recognize the P100 as the auxiliary speaker and assign it as the right channel. The A100 will play the left channel.
- Page 20 In this case, integration via the Apple or Android routine is preferable. More information can be found in the detailed operating instructions on the Revox homepage. WPS = automatic connection process of WLAN products. Both devices, router and WLAN product (e.g., A100) must support WPS.
- Page 21 Integration of A100 in the local network using an Apple device 1. Download and install the STUDIOART App from the Apple App Store free of charge. 2. Activate A100 hotspot mode: hold for approx. 5 sec. until a beep is heard periodically. Status LED flashes slowly while A100 sets up its own WLAN (WAC/ Hotspot) 3.
- Page 22 Integration of A100 in the local network using an Android device 1. Download and install the STUDIOART App from the Apple or Google Play Store for free. 2. Press the text line "Long press this line to connect a new device" in App 3.
- Page 23 Connecting STUDIOART A100 to another A100 speaker without using the STUDIOART app (via KleerNet) 1. Switch on both A100s 2. Define first A100 as Master loudspeaker: Hold for more than 8 sec. until a double beep is audible periodically. At halftime, a single beep is heard in advance.
- Page 24 Connecting STUDIOART A100 to another A100 speaker using the STUDIOART app (via KleerNet) 1. Switch on both A100s 2. Define first A100 as master loudspeaker: see Figure 1-5 below: # Call A100 Setup # Select pairing menu # Activate with START Pairing # Start connection process with OK # Perform step 3 within 60 seconds - Status LED flashes slowly and double beep is audible periodically...
- Page 25 Connecting STUDIOART B100 Bass Module with A100 speaker WITHOUT the STUDIOART app proceed as follows: 1. Switch on the A100 2. Switch on the B100 using the mains switch on the rear panel - Status LED lights up 3. Define A100 as master loudspeaker: hold for more than 8 sec - status LED flashes fast first, then slowly ...
- Page 26 STUDIOART App The STUDIOART app has a classic structure, which is based on the operation of a hi-fi system. First select the device to be operated, here e.g. the A100 speaker. The active device has a blue bar. In the source menu you get an overview of all available audio sources; local inputs or streaming sources. ...
- Page 27 STUDIOART B100 Bass Module Important note The controls for volume, crossover frequency and phase are only effective for signals that are sent to the B100 subwoofer via RCA cables. In the case of a wireless connection to other STUDIOART products (S100 / A100), the parameter settings are only made via the STUDIOART app.
- Page 28 Kontakt/ Contact www.studioart-revox.com Schweiz / Switzerland Deutschland / Germany Österreich / Austria Revox (Schweiz) AG Revox Deutschland GmbH Revox Handels GmbH Am Krebsgraben 15, D 78048 VS-Villingen Wehntalerstrasse 190, CH 8105 Regensdorf Josef-Pirchl-Strasse 38, AT 6370 Kitzbühel tel +41 44 871 66 11, fax +41 44 871 66 19...
