SAFETY TIPS
• When using a solder alloy that has a tin content of greater than 95%, you
may need to use more heat than can be supplied by using MAPP gas or
propane.
• Avoid heat damage: Remove cartridge and inner valve components before
soldering.
CONSEILS DE SÉCURITÉ
• L'usage d'un alliage de soudure contenant plus de 95% d'étain peut
nécessiter plus de chaleur que peut en produire le gaz MAPP ou le propane.
• Éviter les dommages causés par la chaleur : enlever la cartouche et les
composants internes du robinet avant de souder.
CONSEJOS DE SEGURIDAD
• Si suelda con una aleación que contenga más del 95% de estaño, es posible
que necesite más intensidad de calor que el producido por el gas MAPP o
propano.
• Para evitar daños durante la soldadura, antes de comenzar remueva el
cartucho y los componentes interiores de la válvula.
Before Your Installation
Avant l'installation
Antes de Instalar
Check to make sure you have the following parts indicated below:
Vérifier pour vous assurer que vous possédez les pièces au bas:
Verifique que tenga todas las partes indicadas:
Need Help?
USA
In
Please call our toll-free Customer service line at
CA
In
Please call our toll-free Customer service line at
Besoin d'aide pour?
États-Unis
Aux
supplémentaire. Au
Canada
, veuillez appeler notre ligne de Service à la clientèle sans frais au
¿Necesita ayuda?
En
Estados Unidos
adicional. En
Canada
, favor de llamar a nuestra línea de servicio al cliente gratuita al
1-888-328-2383
1-800-487-8372
WWW.GERBERONLINE.CA
or
, veuillez appeler notre ligne de Service à la clientèle sans frais au
, favor de llamar a nuestra línea de servicio al cliente gratuita al
1-800-487-8372

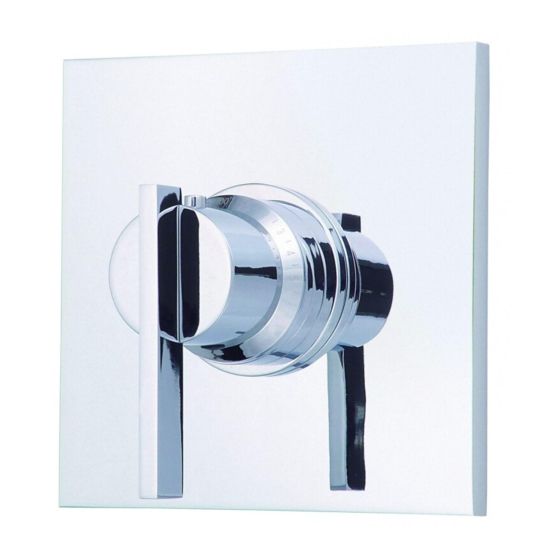

Single Handle Trim For 3/4" Thermostatic Valve
