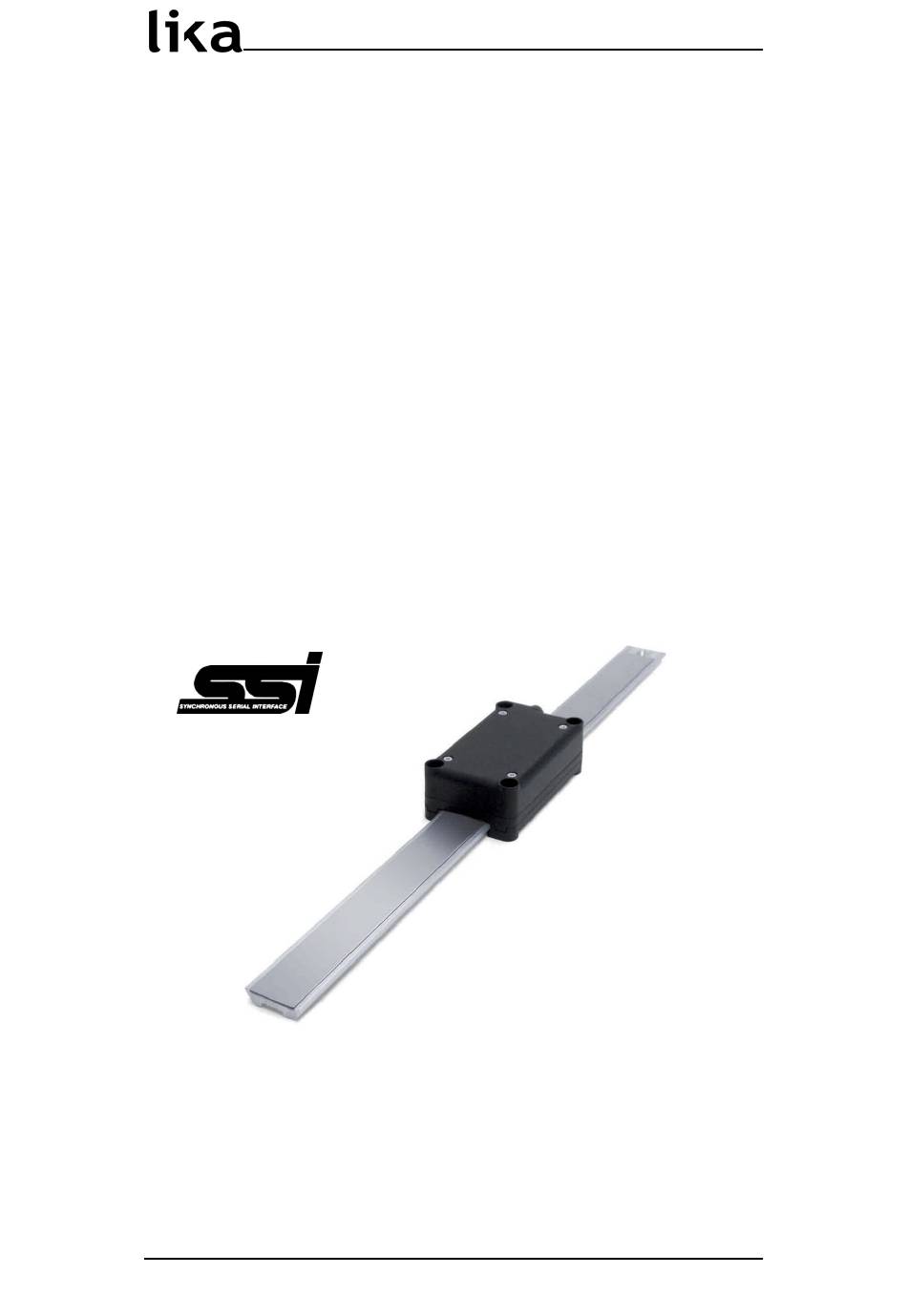

SMAG SSI
Manuale d'uso
SMAG-GA-...
(SSI, codice Gray)

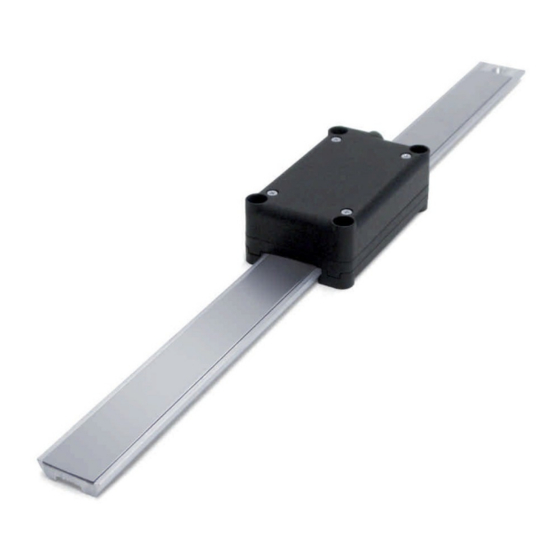

Descrizione
Il presente manuale è stato realizzato per descrivere le caratteristiche tecniche,
l'installazione e l'utilizzo della serie di prodotti denominata SMAG. Questi
trasduttori di posizione sono stati progettati per realizzare sistemi di misura
lineare o angolare su macchine automatiche e automazioni in genere. Il sistema
è composto da una banda magnetizzata e da un sensore; il sensore trasla lungo
la banda senza contatto (oppure, al contrario, la banda muove sul sensore); il
sensore rileva lo spostamento e restituisce un segnale equivalente a quello
generato da un encoder assoluto. La banda è magnetizzata in una sequenza
codificata di poli; la distanza tra due poli rappresenta il cosiddetto passo di
magnetizzazione. Il sensore deve essere necessariamente abbinato alla banda
magnetica MTAG.
Elenco sezioni
1 - Norme di sicurezza
2 - Identificazione
3 - Installazione
4 - Istruzioni di montaggio
5 - Interfaccia SSI
6 - Manutenzione
MAN SMAG GA I_E 1.1.odt
1
www.lika.it
www.lika.biz

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SMAG-GA Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Lika SMAG-GA Series

  • Page 1 Il sensore deve essere necessariamente abbinato alla banda magnetica MTAG. Elenco sezioni 1 - Norme di sicurezza 2 - Identificazione 3 - Installazione 4 - Istruzioni di montaggio 5 - Interfaccia SSI 6 - Manutenzione MAN SMAG GA I_E 1.1.odt www.lika.it www.lika.biz...
  • Page 2: Norme Di Sicurezza

    è considerato una violazione delle norme di sicurezza standard previste dal costruttore o richieste dall'uso per cui lo strumento è destinato; • Lika Electronic s.r.l. non si assume alcuna responsabilità per eventuali danni o lesioni derivanti dall'inosservanza delle norme di sicurezza da parte dell'utilizzatore.
  • Page 3 Citare sempre il codice di ordinazione e il numero di serie quando si contatta Lika Electronic s.rl. per l'acquisto di un ricambio o nella necessità di assistenza tecnica. Per ogni informazione sulle caratteristiche tecniche del dispositivo fare riferimento al catalogo del prodotto.
  • Page 4: Installazione

    Accertarsi a ogni modo che il sensore e la guida porta banda magnetica possano scorrere liberamente realizzando una agevole corsa lineare. MAN SMAG GA I_E 1.1.odt www.lika.it www.lika.biz...
  • Page 5 La lunghezza della guida con banda magnetica può variare tra 240 e 650 mm. ATTENZIONE Non esporre il sensore e la banda magnetica a campi magnetici. Evitare qualsiasi possibile interferenza dell'unità con campi magnetici. MAN SMAG GA I_E 1.1.odt www.lika.it www.lika.biz...
  • Page 6 Custodia Calza Schermatura NOTA Collegare gli ingressi complementare e azzeramento a 0VDC se non utilizzati. Caratteristiche del cavo Modello : cavo LIKA HI-FLEX M8 Conduttori : 6 x 0,14mm + 2 x 0,22mm Schermo : Rame Diametro esterno : Ø 5,3mm ÷ 5,6mm 6 x 148 Ω/km, 2 x 90 Ω/km...
  • Page 7 La frequenza di trasmissione (baud rate) dipende dalla lunghezza dei cavi, come esplicitato nella tabella seguente. Lunghezza cavo Baud rate < 50 m < 400 kHz < 100 m < 300 kHz < 200 m < 200 kHz < 400 m < 100 kHz MAN SMAG GA I_E 1.1.odt www.lika.it www.lika.biz...
  • Page 8: Manutenzione

    • verificare l'integrità della struttura e controllare che non ci siano viti allentate, se necessario avvitarle; • provvedere periodicamente alla pulizia della banda magnetica per rimuovere lo sporco ed eventuali residui di lavorazione utilizzando un panno morbido e pulito. MAN SMAG GA I_E 1.1.odt www.lika.it www.lika.biz...
  • Page 9 SMAG SSI Pagina lasciata intenzionalmente bianca MAN SMAG GA I_E 1.1.odt www.lika.it www.lika.biz...
  • Page 10 Versione documento Descrizione Prima stampa Revisione generale, versione inglese Lika Electronic Via S. Lorenzo, 25 - 36010 Carrè (VI) - Italy Tel. +39 0445 806600 Fax +39 0445 806699 Italy : eMail info@lika.it - www.lika.it World : eMail info@lika.biz - www.lika.biz...
  • Page 11: General Contents

    The sensor has to be installed with the MTAG magnetic scale. General contents 1 – Safety summary 2 - Identification 3 - Installation 4 – Mounting instructions 5 – SSI interface 6 - Maintenance MAN SMAG GA I_E 1.1.odt www.lika.it www.lika.biz...
  • Page 12: Safety Summary

    • failure to comply with these precautions or with specific warnings elsewhere in this manual violates safety standards of design, manufacture, and intended use of the equipment; • Lika Electronic s.r.l. assumes no liability for the customer's failure to comply with these requirements. Electrical safety •...
  • Page 13 Information is listed in the delivery document too. Please always quote the ordering code and the serial number when reaching Lika Electronic s.r.l. for purchasing spare parts or needing assistance. For any information on the technical characteristics of the product refer to the technical catalogue.
  • Page 14: Installation

    Anyway both the sensor and the profile (according to your choice) must be able to slide freely and accomplish a smooth linear travel. MAN SMAG GA I_E 1.1.odt www.lika.it www.lika.biz...
  • Page 15 The length of the profile ranges between 240 and 650 mm. WARNING Do not expose the sensor and the magnetic scale to magnetic fields. Avoid any possible interference of the unit with magnetic fields. MAN SMAG GA I_E 1.1.odt www.lika.it www.lika.biz...
  • Page 16: Ssi Interface

    Case Shield Shielding NOTE Connect complementary and zero setting inputs to 0VDC, if not used. Cable specifications Model : cable LIKA HI-FLEX M8 Wires : 6 x 0,14mm + 2 x 0,22mm Screening : Copper External diameter : Ø 5,3mm ÷ 5,6mm 6 x 148 Ω/km, 2 x 90 Ω/km...
  • Page 17 Cable length Baud rate < 50 m < 400 kHz < 100 m < 300 kHz < 200 m < 200 kHz < 400 m < 100 kHz MAN SMAG GA I_E 1.1.odt www.lika.it www.lika.biz...
  • Page 18: Maintenance

    • screws; tighten them if necessary; the surface of the magnetic scale has to be cleaned regularly using a • soft and clean cloth to remove dust, chips, moisture etc. MAN SMAG GA I_E 1.1.odt www.lika.it www.lika.biz...
  • Page 19 SMAG SSI This page intentionally left blank MAN SMAG GA I_E 1.1.odt www.lika.it www.lika.biz...
  • Page 20 Document release Description First issue General review, English translation Lika Electronic Via S. Lorenzo, 25 - 36010 Carrè (VI) - Italy Tel. +39 0445 806600 Fax +39 0445 806699 Italy : eMail info@lika.it - www.lika.it World : eMail info@lika.biz - www.lika.biz...
