EBDHS-KNX

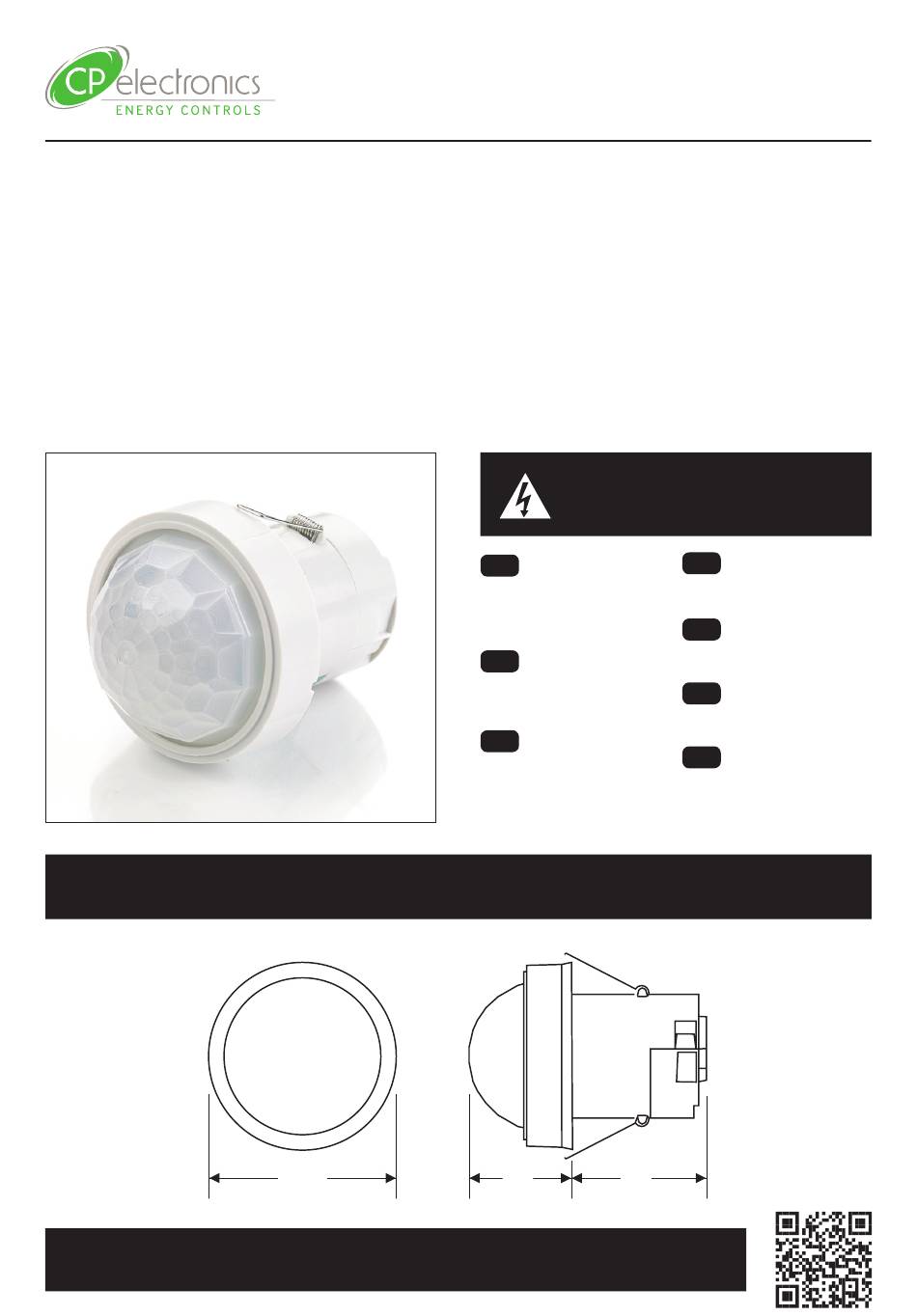

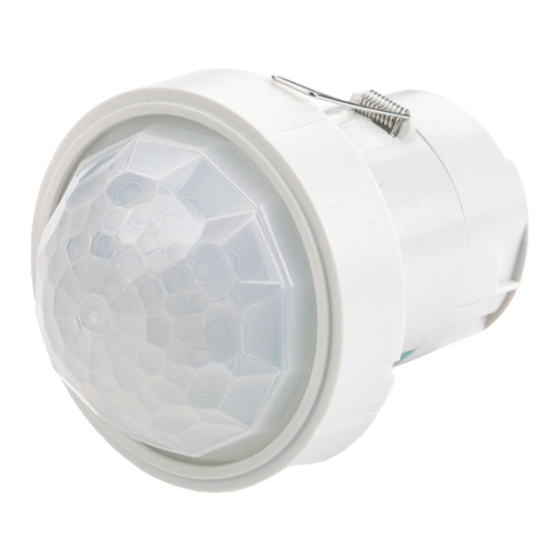

KNX, high bay/high level, PIR presence/absence detector
KNX, hochregal/high-level, pir-präsenz-/abwesenheitsmelder
Detector PIR de presencia / ausencia, de gran altura y alto alcance, KNX
Detector PIR High Bay, de presença/ausência KNX
KNX, grande hauteur / haut niveau, détecteur de présence / absence PIR
KNX, grandi altezze/grandi portate, rilevatore di presenza / assenza PIR
KNX, high bay / hoog niveau, PIR anwezigheids- / afwezigheidsdetector
Dimensions (mm) | Abmessungen (mm) | Dimensiones (mm) | Dimensões (mm) | Dimensioni (mm) |
Dimensies (mm)
Downloads and Videos | Downloads und Videos | Descargas y Videos | Descargas e Videos |
Téléchargements & Vidéos | Downloads e Video | Downloads en Video's
88
WD715 Issue 4 Installation Guide
Warning | Warnung | Advertencia |
Aviso | Attention | Attenzione |
Waarschuwing
EN
This device should
be installed by a qualified
electrician in accordance with
the latest edition of the IEE
wiring regulations.
DE
Dieses Gerät ist
ausschließlich von qualifizierten
Elektrofachkräften zu
installieren.
ES
Sólo un electricista
cualificado debe instalar este
dispositivo.
49
63
cpelectronics.co.uk/cp/715
EBDHS-KNX
PT
Somente um eletricista
qualificado deve instalar este
dispositivo.
FR
Seul un électricien
qualifié peut installer ce
dispositif.
IT
Il dispositivo deve
essere installato da un
elettricista qualificato.
NL
Dit apparaat moet
worden geïnstalleerd door een
gekwalificeerde elektricien.
Advertisement
Related Manuals for CP Electronics EBDHS-KNX
Summary of Contents for CP Electronics EBDHS-KNX
- Page 1 WD715 Issue 4 Installation Guide EBDHS-KNX EBDHS-KNX KNX, high bay/high level, PIR presence/absence detector KNX, hochregal/high-level, pir-präsenz-/abwesenheitsmelder Detector PIR de presencia / ausencia, de gran altura y alto alcance, KNX Detector PIR High Bay, de presença/ausência KNX KNX, grande hauteur / haut niveau, détecteur de présence / absence PIR...
- Page 2 Wiring | Verkabelung | Cableado | Ligações | Câblage | Cablaggio | Bedrading Legenda Leggenda 1. Switches, as configured in the ETS 1. Interruptores, conforme configurado no 1. Interruttori, secondo la configurazione software software ETS effettuata nel software ETS 2. Low voltage only 2.
- Page 3 Presence or absence detection | Anwesenheits- oder Abwesenheitserkennung | Detección de presencia o ausencia | Deteçao em presença ou ausência | Détection de présence ou d’absence | Rilevazione di presenza o assenza | Aanwezigheids- of afwezigheidsdetectie The unit ships with presence detection as default. Le produit est livré...
- Page 4 Detection pattern | Erfassungsbereich | Patrón de detección | Padrão de detecção | Performance de détection | Modello di rilevazione | Detectie zone high sensitivity low Walk across | Durchquerung | Aproximación lateral | Aproximaçao lateral | Marcher à travers | Attraversamento | Langs lopen Range Diameter | Bereich Height | Höhe | Altura |...
- Page 5 Alignment marks | Ausrichtungsmarkierungen | Marcas de alineación | Marcas de alinhamento | Marques d’alignement | Segni di allineamento | Uitlijningsmarkeringen The sensor head has 4 alignment La tête du capteur a 4 marques marks. These correspond to the 4 outer d’alignement.
- Page 6 Masking shields | Abschirmungen | Protectores | Máscaras delimitadoras de deteçao | Ecrans de masquage | Schermi di mascheramento | Maskeerafscherming Der EBDHS-PRM beinhaltet zwei L’article EBDHS-PRM comprend deux klemmbare Abschirmungen, mit denen écrans de masquage à clipser, permettant eine präzise Erfassung von Gängen un masquage précis de la zone de détection und Ecken sowie eine Begrenzung des pour les allées et les angles, ainsi que la...
- Page 7 Masking shield application | Anbringung der Abschirmungen | Aplicación de los protectores | Aplicaçao das Máscaras delimitadoras | Application d’écran de masquage | Applicazione dello schermo di mascheramento | Toepassing maskeerafscherming Aisles | Gänge | Pasillos | Corredores | Couloirs | Navate | Gangpaden Trim the masks laterally to reduce Corte as máscaras lateralmente para Tagliare le maschere lateralmente...
- Page 8 Narrow detection | Erfassungsbegrenzung | Detección longitudinal | Deteçao Limitada | Détection étroite | Rilevazione ridotta | Smalle detectie Trim the masks along radial lines to Corte as máscaras ao longo das Tagliare le maschere lungo le linee narrow the detection diameter. linhas radiais para estreitar o diâmetro de radiali per ridurre il diametro di rilevamento.
- Page 9 Installation | Instalación | instalação | Installazione | Installatie This device is designed to be flush Este dispositivo foi projetado para Questo dispositivo è progettato per ceiling-mounted. See page 12 for ser montado no teto. Veja a página 12 essere a filo soffitto. Vedi pagina 12 per additional mounting options.
- Page 10 Wire in plugs & connect to detector | Verdrahtugn & Anschluß des Melders | Cableado y conexión del sensor | Cablagem e ligação do sensor | Câbler le bornier et connecter au détecteur | Cablaggio e connessione al rilevatore | Bedrading & aansluiten op detector Wire in plug/s, using wiring Raccorder les câbles au bornier diagram on page 2 as a guide.
- Page 11 Install detector | Melder installieren | Instalación del detector | Instalaçao do detector | Installer le détecteur | Installazione del sensore | Installeer detector Bend the springs up and push Replier les ressorts vers le haut detector through hole in ceiling. When fully et pousser le détecteur à...
-
Page 12: Presence Detection
Testing | Prüfen | Pruebas | Teste | Test | Verifiche | Testen 1. Power up the sensor. The load 1. Alimenter le capteur : la charge Presence Detection should come on immediately. devrait s’allumer immédiatement. 2. Vacate the room or remain very still and 2. -
Page 13: Technical Data
Technical Data Technische Daten Part code Teile-code EBDHS-KNX EBDHS-KNX Weight 0.200kg Gewicht 0.200kg Supply voltage DC 30 VDC over KNX bus Versorgungsspannung DC 30 VDC über KNX-Bus Current consumption 6.4mA Stromaufnahme 6.4mA KNX: 1.2mm² over KNX KNX: 1.2mm² über Terminal capacity connector Switch input: Leiterkapazität... -
Page 14: Données Techniques
Données Techniques Specifiche Tecnichev Code de la pièce Codice parte EBDHS-KNX EBDHS-KNX Poids 0.200kg Peso 0.200kg Tension d’alimentation CC 30 VDC sur bus KNX Tensione di alimentazione CC 30 VDC sul bus KNX Consommation de courant 6.4mA Consumo di corrente 6.4mA... - Page 16 Brent Crescent, London NW10 7XR, UK t. +44 (0)333 900 0671 enquiry@cpelectronics.co.uk www.cpelectronics.co.uk connect with us Due to our policy of continual product improvement CP Electronics reserves the right to alter the specification of this product without prior notice. WD715 Issue 4 Installation Guide, EBDHS-KNX...
