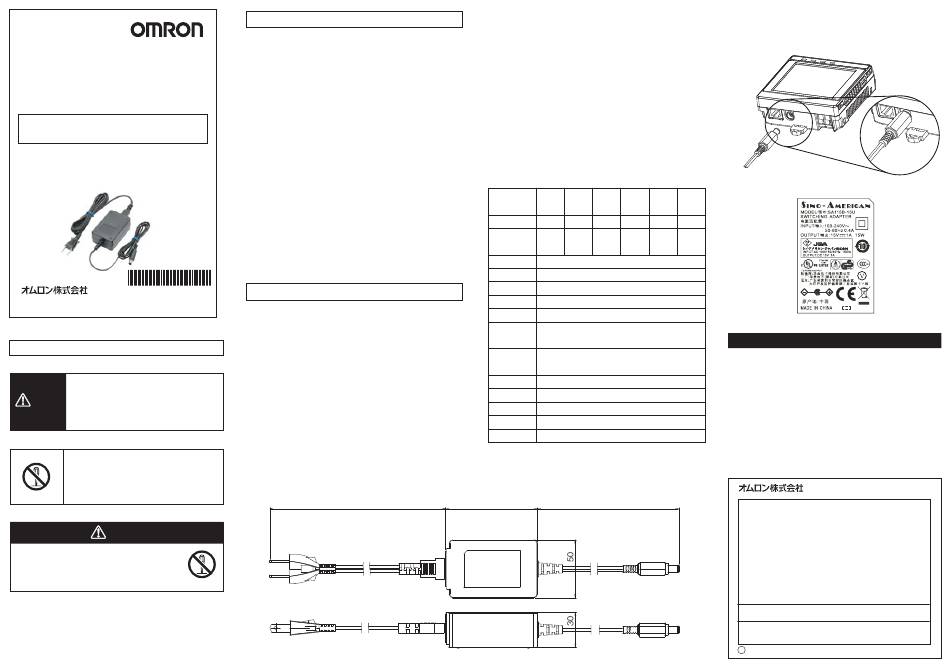

Omron FQ-AC Series Instruction Sheet

FQ-AC□
形
視覚センサ 形FQ-D31用
ACアダプタ
取扱説明書
このたびは、 本製品をお買い上げいただきま して、 まことにありがと うございます。
ご使用に際しては、 次の内容をお守り く ださい。
・ 電気の知識を有する専門家がお取り扱いく ださい。
・ この取扱説明書をよく お読みになり、 十分にご理解のうえ、 正し く ご使用く ださい。
・ この取扱説明書はいつでも参照できるよ う大切に保管してく ださい。
* 2 1 4 7 2 8 6 - 1 A *
2010
© OMRON Corporation All Rights Reserved.
安全上のご注意
● 警告表示の意味
正 しい取扱いを しなければ、この危険の
ために、特に軽傷･中程度の傷害を負
注意
った り、あるいは物的損害を受ける恐れ
があ り ます。
● 図記号の意味
●分解禁止
機器を分解することで感電などの障
害が起こる可能性がある場合の禁止
通告に用いる。
● 警告表示
注意
内部には高い電圧の部分があり、 感電の
恐れがあり ます。 本体のカバーを開けない
で く だ さ い。
安全上の要点
以下に示すよ う な項目は安全を確保する上で必要なこ と
ですので必ず守って く だ さ い。
1.電源について
･AC電源ケーブルは、 ご使用の電源、 電圧に適合した も
のをお使いく だ さ い。
･濡れた手で電源プラ グに触らないで く だ さ い。 感電のお
それがあ り ます。
2.その他
･煙が出る、 外側が異常に熱く なる、 変なにおいがするな
どの異常が起こ ったと きは、 すぐに使用を中止し、 電源
を切って電源プラグをコ ンセン ト から抜いてく だ さい。 お
客様によ る修理は危険ですので、 当社支店ま たは営業
所までご連絡く だ さ い。
･本製品を落と した り破損した場合は、 電源を切って電源
プラ グをコ ンセ ン ト から抜き、 当社支店または営業所まで
ご連絡く だ さ い。 そのま ま使用する と火災の原因と な り ま
す。
･本製品を廃棄する と きは産業廃棄物と して処理してだ
さ い。
使用上の注意
①
製品が動作不能、 誤動作、 または性能 ・ 機器への悪影響
を防ぐため、 以下のこ と を守って く だ さ い。
1.設置場所について
次のよ う な場所には設置しないで く だ さ い。
･周囲温度が定格の範囲を越え る場所
･温度変化が急激な場所 （結露する場所）
･相対湿度が35〜80%RHの範囲を超え る場所
･腐食性ガス、 可燃性ガスがあ る場所
･塵埃、 塩分、 鉄粉があ る場所
･振動や衝撃が直接加わる場所
･水 ・ 油 ・ 化学薬品の飛沫や ミ ス ト 雰囲気があ る場所
･強磁界、 強電界があ る場所
■外形寸法
1800〜2000
2.電源について
･お手入れの際や長期間使用されない場合は、 電源プラ
グをコ ン セ ン ト か ら抜いて く だ さ い。
･電源ケーブルを無理に曲げた状態で使用しないで く だ さ
い。
･本ACアダプタは指定の製品以外では使用しないで く だ
さ い。
3.その他
･380V以上の電圧を加え る と コ ンデンサが破損し、 圧力
弁が開いて気化ガスが発生する可能性があります。
380V以上の電圧が印加される可能性がある場合、 保
護機器を ご使用く だ さ い。
■定格/性能
形式
FQ-AC1 FQ-AC2 FQ-AC3 FQ-AC4 FQ-AC5
＊ １ ＊ １ ＊ １ ＊ １ ＊ １
項目
A A A C BF
プラグ形状
認証規格 UL CCC
PSE --- ---
CSA mark
入力電圧 AC100〜240V （90〜264V）
入力電流 0.4A （AC100V 50Hz 最大負荷時）
入力周波数 47〜63Hz
出力電圧 DC15V±5%
出力電流 MAX1A
周囲温度 動作時 ： 0〜40℃ 保存時 ： −20〜+65℃
（ただ し、 氷結、 結露 しないこ と）
周囲湿度 動作時、 保存時 ： 各35〜80%RH
範囲 （ただ し、 結露 しないこ と）
材質 ケース ： PPE
寿命 50,000時間 ＊2
ケーブル長 1.5m
外形サイ ズ 78×50×30mm(電源コー ド除く )
質量 約270g
＊1 シ ノ･アメ リ カ ン･ジ ャパン （株） 製 SA115B-BU
＊2 目安時間であ り、 保証値ではあ り ません。 使用時間に
よ り変化 し ます。
78 1500
（単位：mm）
■接続方法
タ ッチフ ァ イ ン ダ （形FQ-D31） のACアダプタ コ ネ ク タに接
続して く だ さ い。
■本体ラベル印字内容
FQ-AC6
＊ １
O
---
ご使用に際してのご承諾事項
①安全を確保する目的で直接的または間接的に人体を検出する用途に、 本製品を使用 し
ないで く だ さ い。 同用途には、 当社センサカタ ログに掲載 している安全センサを ご使用く
だ さ い。
②下記用途に使用さ れる場合、 当社営業担当者までご相談の う え仕様書な どによ り ご確
認いただ く と と もに、 定格 ・ 性能に対 し余裕を持った使い方や、 万一故障があって も危険
を最小にする安全回路な どの安全対策を講じて く だ さ い。
a)屋外の用途、 潜在的な化学的汚染あるいは電気的妨害を被る用途
ま たはカタ ログ、 取扱説明書等に記載のない条件や環境での使用
b)原子力制御設備、 焼却設備、 鉄道 ・ 航空 ・ 車両設備、 医用機械、 娯楽機械、
安全装置、 および行政機関や個別業界の規制に従う設備
c)人命や財産に危険が及びう る システム ・ 機械 ・ 装置
d)ガス、 水道、 電気の供給システムや24時間連続運転システムな どの
高い信頼性が必要な設備
e)その他、 上記 a) 〜 d) に準ずる、 高度な安全性が必要と さ れる用途
＊上記は適合用途の条件の一部です。 当社のベス ト、 総合カタログ ・ データ シー ト等最新版
のカタログ、 マニュアルに記載の保証 ・ 免責事項の内容を よ く 読んでご使用く だ さ い。
インダス トリアルオー トメーションビジネスカンパニー
●お問い合わせ先
0 1 2 0 - 9 1 9 - 0 6 6
カスタマサポー トセンタ
フ リ ーコール
携帯電話 ・ PHSな ど ではご利用いただけませんので、 その場合は下記電話番号へおかけ く だ さ い。
055-982-5015
電話
(通話料がかかり ます)
〔 技術のお問い合わせ時間〕
■営業時間 ： 8:00〜21:00
■営 業 日： 365日
■上記フ リ −コ−ル以外のセンシ ング機器の技術窓口 ：
055-982-5002
電話
(通話料がかかり ます)
〔営業のお問い合わせ時間〕
■営業時間 ： 9:00〜12:00／13:00〜17:30 (土 ・ 日 ・ 祝祭日は休業）
■営 業 日： 土 ・ 日 ・ 祝祭日／春期 ・ 夏期 ・ 年末年始休暇を除く
●FAXによるお問い合わせは下記を ご利用く だ さ い。
カスタマサポー トセンタ お客様相談室 Ｆ Ａ Ｘ 055-982-5051
●その他のお問い合わせ先
納期 ・ 価格 ・ 修理 ・ サンプル ・ 仕様書は貴社のお取引先、
ま たは貴社担当オムロ ン営業員にご相談く だ さ い。
q 2 0 0 9 年 1 0月
