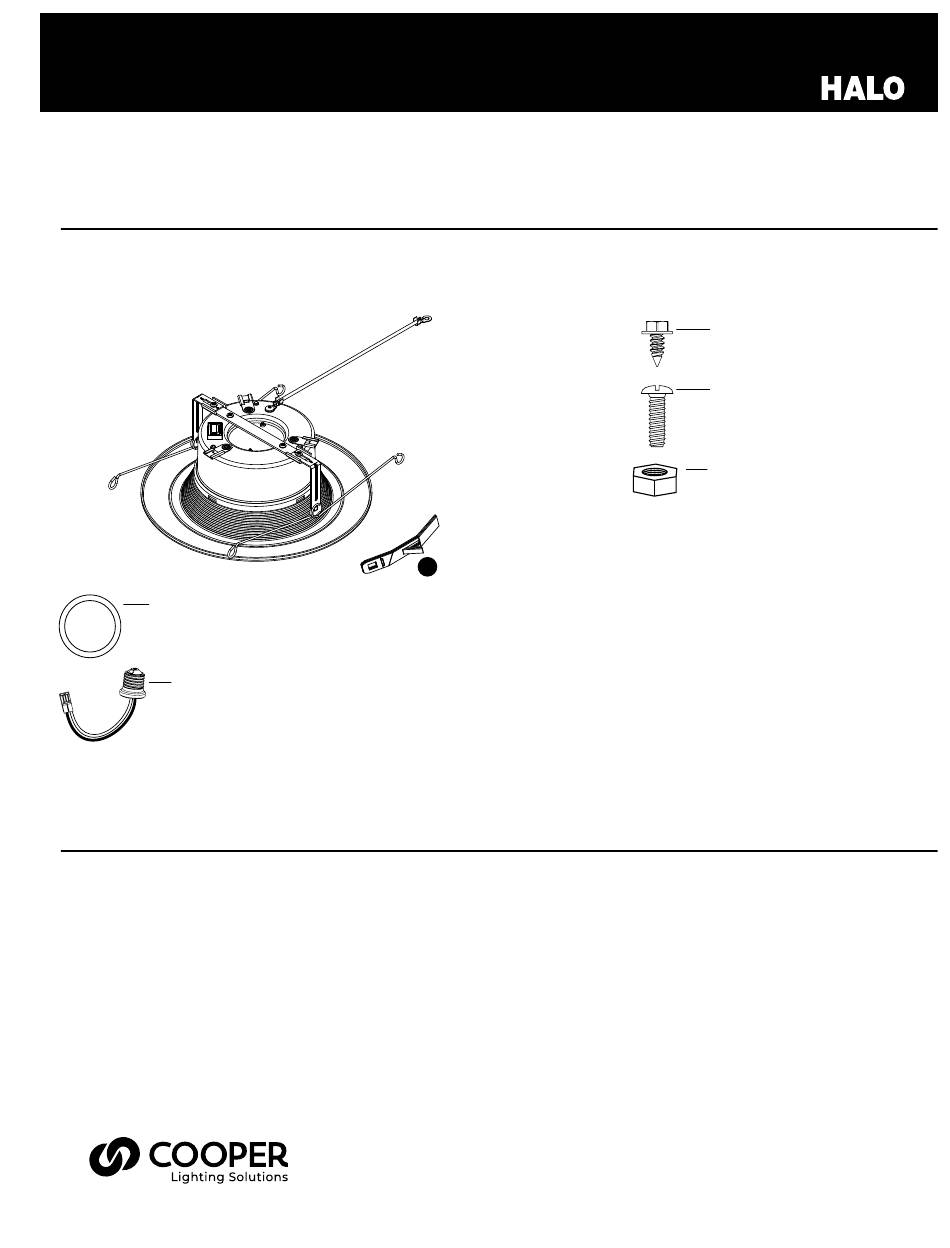

IB518351ML

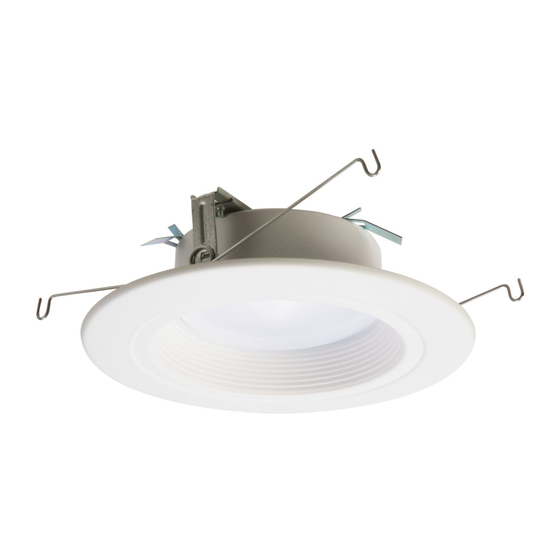

RL56 Series Instructions
RL56 Instrucciónes Serie
RL56 Directives Serie
Packaging Contents
Contenu de l'emballage
Contenidos del embalaje
A. LED module and connector
Módulo LED y conector
Module à DEL et connecteur
E. Gasket (Use as applicable, per local code)
Joint d'étanchéité (le cas échéant, selon le Code local)
Junta (utilícela según corresponda, de acuerdo con el código local)
F . E26 Edison screw base adapter (For retrofit only - see
included retrofit instructions)
Adaptateur pour culot vissé Edison E26 (pour une installation
dans le cadre de travaux de modernisation seulement -
reportez-vous aux instructions relatives à ce type d'installation)
Adaptador Edison E26 con base enroscable (solamente para
adaptación; consulte las instrucciones incluidas para adaptación)
ITEMS REQUIRED
(Purchase separately)
Screwdriver
Gloves
IMPORTANT SAFETY INSTRUCTIONS
When using product, basic precautions should
always be followed, including the following:
Heed all warnings, including below warnings
AND those included on product.
HALO
recessed luminaires (fixtures) are
®
designed to meet the latest NEC
requirements and are certified in full compliance
with UL. Before attempting installation of any
recessed lighting luminaire check your local
electrical code. This code sets the wiring
standards for your locality and should be
carefully studied before starting.
H
ARTICLES NÉCESSAIRES
(à acheter séparément)
Tournevis
Gants
IMPORTANTES INSTRUCTIONS DE
SÉCURITÉ
Des précautions de base doivent être suivies lors
de l'utilisation de ce produit, incluant :
Respectez tous les avertissements, y compris
les avertissements ci-dessous ET ceux qui sont
inscrits sur l'étiquette d'avertissement.
Les luminaires encastrés (appareils d'éclairage)
HALO® sont conçus pour répondre aux
plus récentes exigences de la NEC et sont
homologués UL/cUL et entièrement conforme
à la norme de l'UL. Avant de commencer
l'installation d'un éclairage encastré quelconque,
vérifiez votre code électrique local. Ce code
établit les normes de câblage pour votre localité
et doit être étudié attentivement avant de
commencer.
B. #8-32 Self tapping screw (included)
Vis autotaraudeuse no 8-32 (fournie)
Tornillo mecánico #8-32 (incluido)
C. #8-32 Screw (included)
Vis no 8-32 (fournie)
Tornillo #8-32 (incluido)
D. #8-32 Hex Nut (included)
Écrou hexagonal #8-32 (inclus)
Tornillo N.° 8-32 autorroscante
(incluido)
G. Torsion springs (see torsion spring installation
method on page 5)
Ressorts de torsion (consultez la méthode
d'installation du ressort de torsion à la page 5)
Muelles de torsión (consulte el método de
instalación del muelle de torsión de la página 5)
H. Friction clips (3) (see friction clip installation
method on page 5)
Ressorts de sécurité (3) (consultez la méthode
d'installation du collier de friction à la page 5)
Ganchos de fricción (3) (consulte el método de
instalación del gancho de fricción de la página 5)
ARTÍCULOS NECESARIOS
(se compran por separado)
Destornillador
Guantes
INSTRUCCIONES IMPORTANTES DE
SEGURIDAD
Al utilizar el producto, siempre se deben seguir las
precauciones básicas, incluído lo siguiente:
Tenga en cuenta todas las advertencias,
incluyendo las advertencias a continuación Y
aquellas incluidas en el producto.
Las luminarias empotradas HALO® e(luminarias)
stán diseñadas para cumplir con los requisitos
más recientes del Código Eléctrico Nacional
(NEC) y están plenamente certificadas por su
cumplimiento con UL. Antes de comenzar la
instalación de su luminaria empotrada verifique
el código local. Este código fija los estándares
de cableados de su localidad y debe ser
estudiado cuidadosamente antes de comenzar.
