8

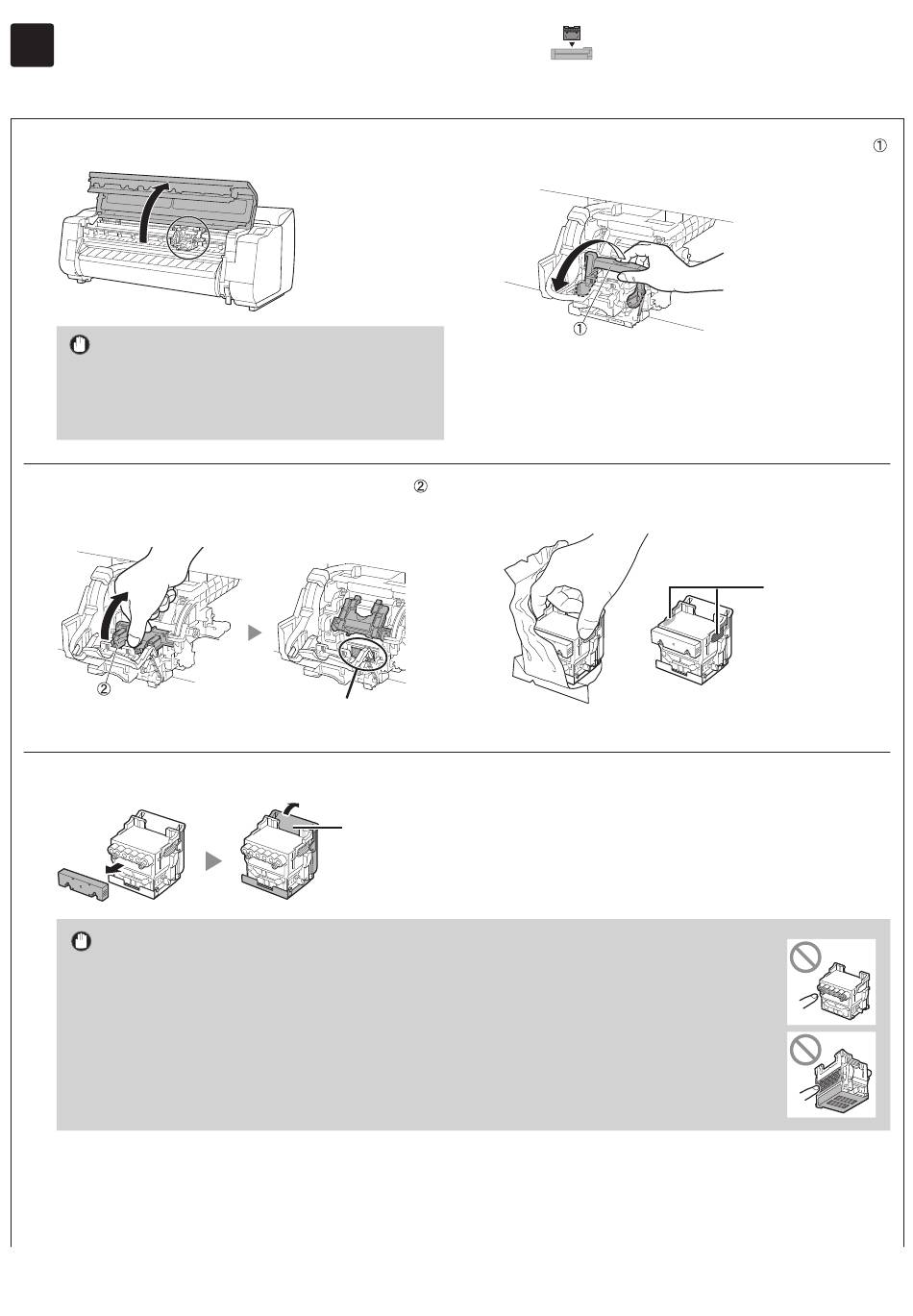

Instalación del cabezal de impresión
Ahora se muestran en la pantalla táctil instrucciones relativas a la instalación del cabezal de impresión. Instale el cabezal de impresión siguiendo las instrucciones.
1
Abra la cubierta superior.
Importante
● No mueva el carro (el área encerrada en un círculo en
el diagrama). Si lo mueve de manera accidental, cierre
temporalmente la cubierta superior y esta regresará a su
posición original.
3
Abra la cubierta de bloqueo del cabezal de impresión
siguiendo las instrucciones de la pantalla y pulse Aceptar
(OK). No toque los contactos eléctricos del carro.
5
Retire las tapas protectoras de color naranja en el orden mostrado en el diagrama.
Importante
● No toque bajo circunstancia alguna la parte protegida por la tapa protectora (parte que se ve sombreada en el diagrama). Si
la toca podría dañar el cabezal de impresión o tener problemas de impresión.
● El cabezal de impresión contiene tinta. Preocúpese por evitar que su ropa y los objetos cercanos se ensucien al retirar las
tapas protectoras. Se recomienda retirar las tapas protectoras situadas sobre la bolsa que contenía el cabezal de impresión.
● No vuelva a colocar las tapas protectoras después de retirarlas. Además, descártelas de acuerdo con las normativas locales.
2
4
No toque aquí
Agarre aquí para retirar
8
Incline la palanca de bloqueo del cabezal de impresión
hacia usted.
Sujete el cabezal de impresión tal como se observa en el
diagrama y retírelo de la bolsa.
Sujete aquí
