Canon imagePROGRAF TX-4100 Setup Manual page 25

6

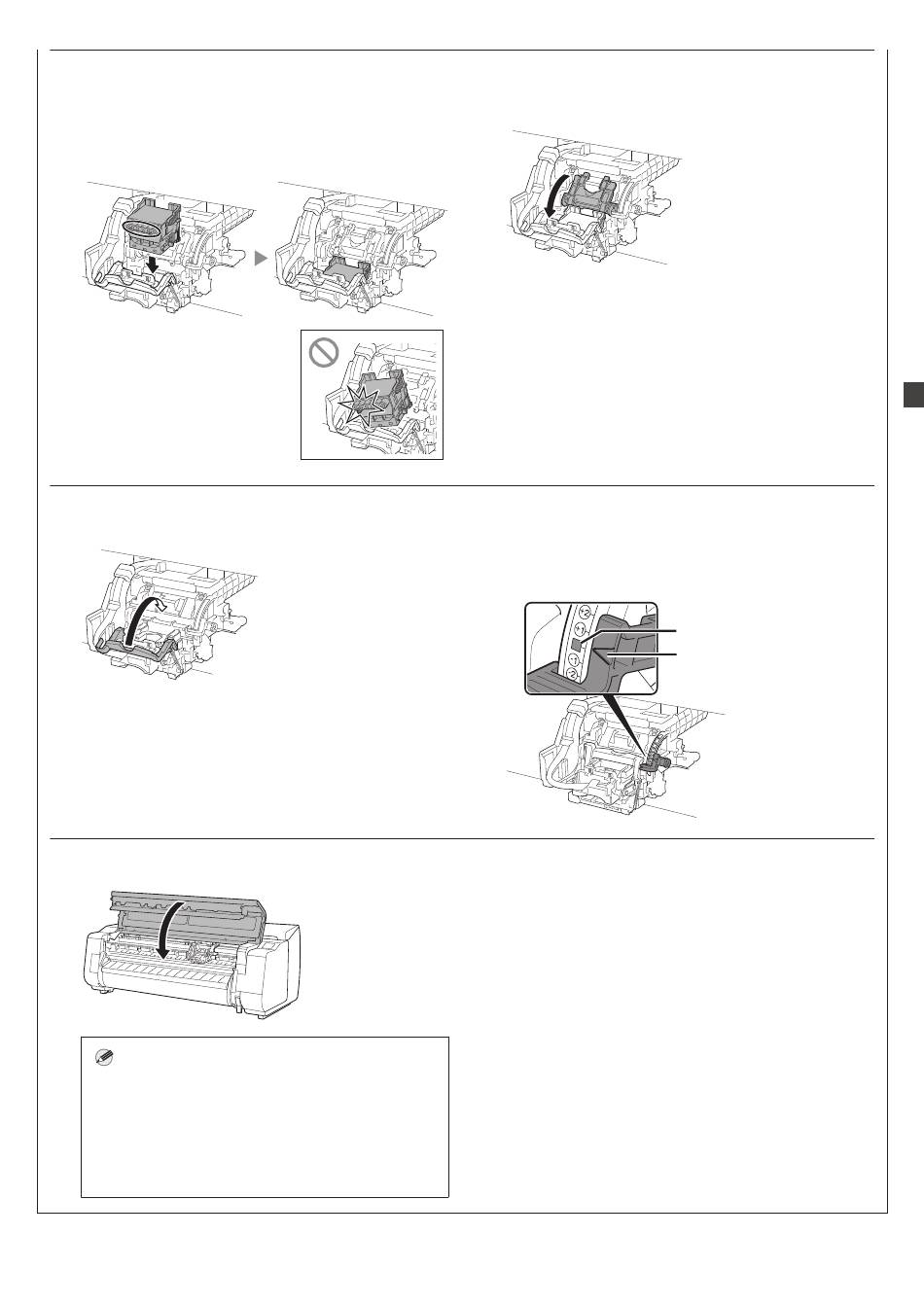

Installez la tête d'impression.
●
Alignez la tête d'impression de sorte que la zone délimitée
par un cercle sur le schéma vous fasse face et poussez
délicatement la tête d'impression dans l'imprimante, en veillant
à ce que la partie recouverte par les capsules de protection ne
touche pas le chariot.
8
Poussez à fond le levier de verrouillage de tête
d'impression.
10
Fermez le capot supérieur.
Remarque
● Si l'unité de rouleau est installée, l'étalonnage de l'unité
de rouleau commence automatiquement une fois la tête
d'impression fixée.
Si le support du rouleau est monté sur l'unité de rouleau à ce
moment, l'étalonnage ne peut pas être exécuté. Ne montez
pas le support du rouleau sur l'unité de rouleau tant que
l'installation n'est pas terminée.
7
Tirez le couvercle de verrouillage de tête d'impression
vers le bas et vers vous pour verrouiller la tête
d'impression en position.
9
Vérifiez que la marque triangulaire sur le levier
d'ajustement de l'angle est alignée avec la marque rouge
■. S'ils ne sont pas alignés, déplacez le levier d'ajustement
de l'angle vers le haut ou vers le bas pour l'aligner avec le
■.
9
■ rouge
Marque triangulaire
