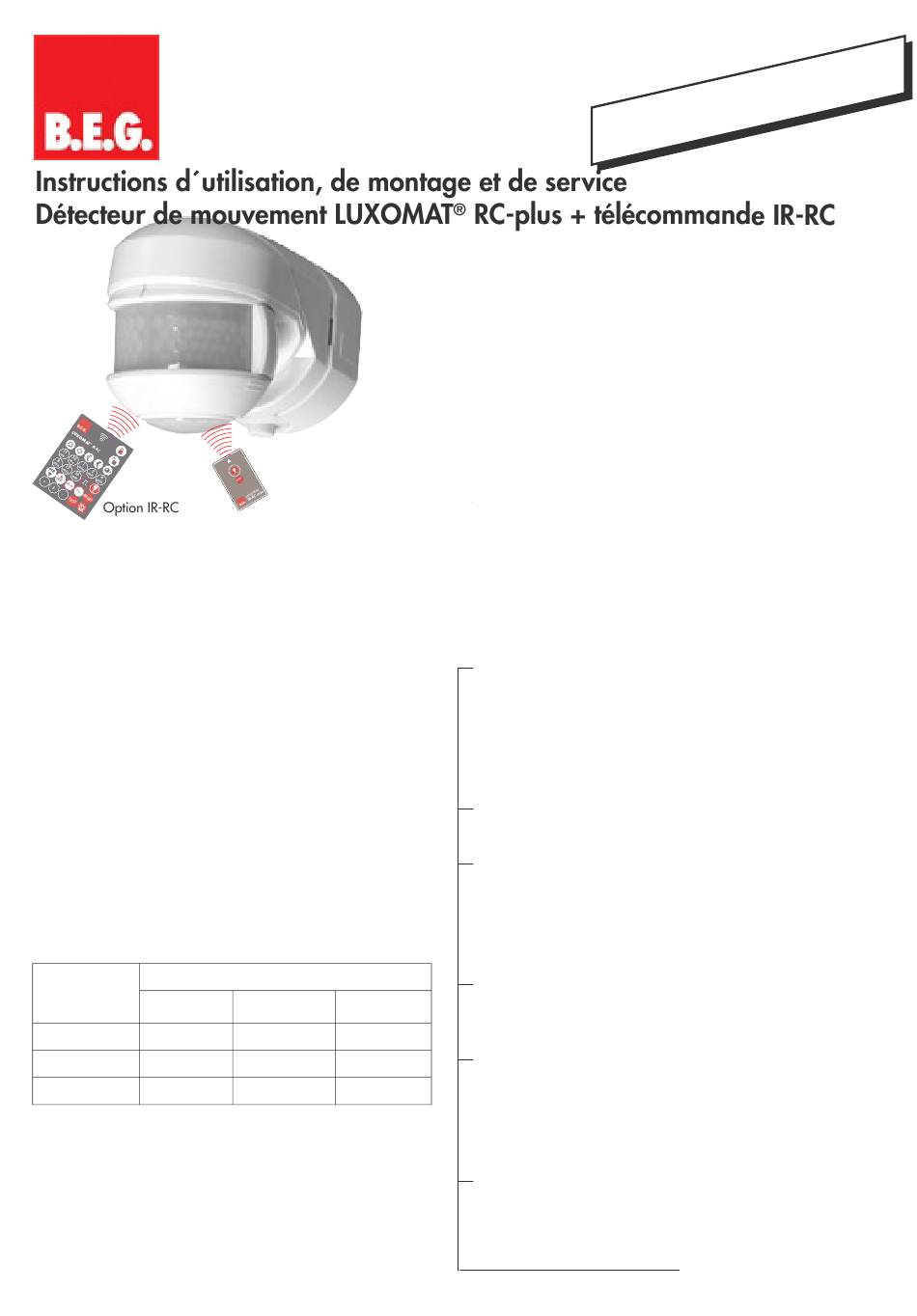

B.E.G. LUXOMAT RC-plus Operating And Mounting Instructions Manual

LUXOMAT
Nous vous remercions de votre achat.
Vous avez choisi un produit de qualité BEG qui a
été fabriqué, contrôlé et emballé avec le plus grand
soin.
Veuillez prendre le temps de lire attentivement cette
notice d'installation avant d'effectuer le montage.
Nous nous réservons le droit de procéder, sans préa-
vis, à toutes modifications techniques susceptibles
d'améliorer notre produit.
Attention :
Travailler sur un réseau en 230V ne s'improvise pas,
seul un electricien qualifié et habilité doit effectuer
ce raccordement. Avant de commencer l'installation
assurez vous que l'alimentation est coupée.
Le LUXOMAT RC-plus ne doit pas être considéré
®
comme un détecteur d'intrusion, puisque conformé-
ment à la réglementation il ne possède pas de contact
de sabotage.
LUXOMAT
®
RC-plus
blanc
130° 92001
230° 92002
280° 92003
Télécommande Infrarouge IR-RC-Mini
N°-Art. 92090 (incluse)
Télécommande Infrarouge IR-RC
N°-Art. 92000
Support mural télécommande IR-RC
-
N° Art. 92100
IR-RC-Mini (incluse)
N°-Art. / Couleur
noir brun
92021 92011
92022 92012
92023 92013
® R C - p l u
BEG est le premier fabricant au monde qui, par sa
télécommande LUXOMAT
et la programmation à distance d'un détecteur de
mouvements.
Il est néanmoins possible de régler le LUXOMAT
plus de façon traditionnelle en utilisant les potentiomè-
tres ajustables, lors du fonctionnement.
Les fonctions offertes avec la télécommande infra-
rouge ne sont cependant pas toutes réglables de
cette façon.
(voir chapitre Télécommande LUXOMAT
Montage
La sensibilité optimale est atteinte en installant l'unité
latéralement à la direction de passage. La hauteur
de montage optimum est de 2,5m (fig.2-3). Si l'unité
est installée à une hauteur plus basse sa portée est
réduite en conséquence.
Œ
La distance à une source d'interférence optique
doit être au minimum de 5m.
L'unité devra être installée à une distance de
5 à 6m de toute source lumineuse raccordée,
(1+2) utilisez si nécessaire les caches enclipsa-
bles fournis.(Fig13).

Placez les éclairages au dessus du LUXOMAT
RC-plus et non en dessous.
Ž
Choix de l'emplacement
Le LUXOMAT
®
la pluie et de la lumière directe du soleil afin
d'éviter des marche / arrêt indésirables dus aux
influences de l'environnement

Montage de plusieurs LUXOMAT
La zone de détection de chaque unité doit se
chevaucher afin de garantir un contrôle total.

Montage mural/plafonnier
Pour un montage plafond tourner, à l'opposé l'un
de l'autre, le module de détection et le socle de
raccordement de 180° dans le sens des aiguilles
d'une montre.
‘
Fixation de la boite de raccordement et
raccordement électrique
1
s + I R
IR-RC, permet le contrôle
®
IR-RC).
®
RC-plus doit être protégé de
RC-plus
®
Ref aux dessins et diagrammes.
- R C
RC-
®
®
