INFOSEC UPS SYSTEM ATS User Manual page 21

Fonction
Sélection source
préférence
5. Port de communication
L'ATS est équipé avec les ports de communication suivants:
- port de communication disponible en RS232 et USB sur le panneau avant.
REMARQUE: l'utilisation d'un port exclut automatiquement l'autre.
- Contacts secs sur le panneau arrière.

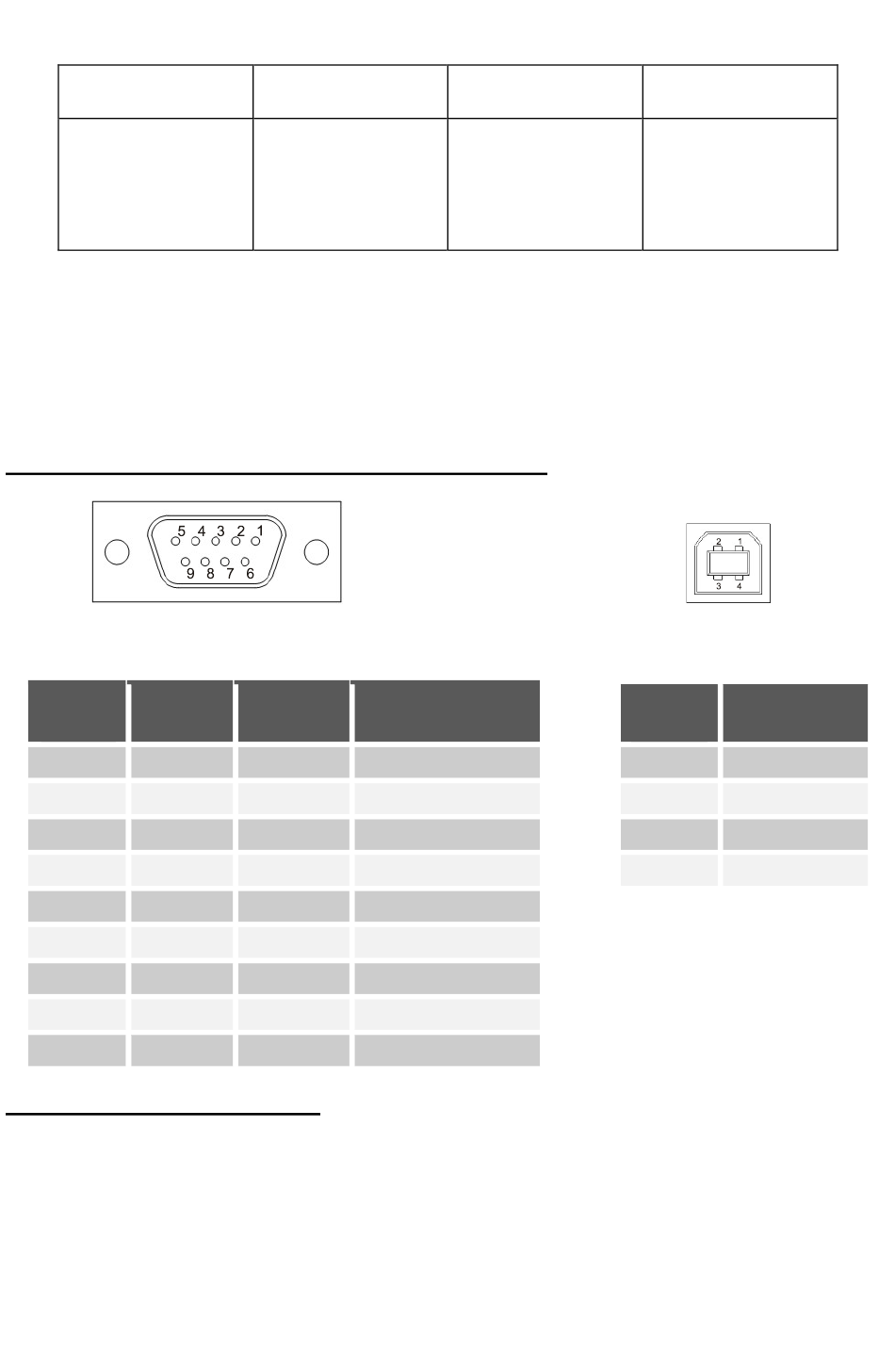

P o r t s d e c o m m u n i c a t i o n : R S - 2 3 2 & U S B
N°
Nom
broche
1
2 TX
3 RX
4
5 GND
6 +12V
7
8
9
P o r t s d e c o n t a c t s s e c s
Le port de contacts secs est constitué de six (6) broches numérotées de gauche à droite
(voir ci-après), qui peut être connectés à un système de surveillance externe afin de
surveiller l'état de fonctionnement de l'ATS.
L'équipement externe doit respecter la tension et les caractéristiques des contacts secs.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 04 18 AA 59 204 13
Description
Sélection
d'entrée qui
alimente
normalement la
charge
Port RS 232
Type
OUT
IN
POWER
POWER
Dé faut
Source A
Signal
Serial line TX
Serial line RX
Configuration
possible
- Source A
- Source B
Port USB
N°
Signal
broche
1 VBUS
2 D-
3 D+
4 GND
