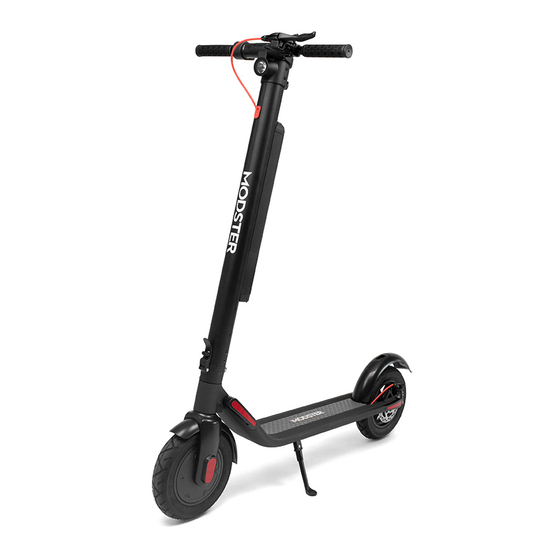

Summary of Contents for MODSTER M560
- Page 1 USER MANUAL / BETRIEBSANLEITUNG...
- Page 2 User Manual MODSTER K10 About the manual Congratulations on your purchase of the E-scooter. For your driving Safety, please read this user manual carefully before using and ensure to be able to ride the scooter under correct guidance. Learning all the safety warning and tips listed in this manual that will be helpful for you to better control the scooter.
-
Page 3: Table Of Contents
User Manual MODSTER K10 Table of contents 1. Safety Notes ..............................4-6 2. Produtct Introduction ..........................7-11 3. How to ride ..............................12-13 4. Battery Instruction ..........................14-15 5. Parameter ..............................16 6. Maintenance .............................. 17 7. Trouble shooting ............................. 18 8. -
Page 4: Safety Notes
User Manual MODSTER K10 1 Safety Notes 1.1 About Safety There‘s risk for any vehicle, including e-scooter. For your safety, please learn to ride safely and obey the local rules and enjoy the riding. Please check if the tire is damaged or the spare parts are light before riding. - Page 5 User Manual MODSTER K10 DO NOT ride with loading. DO NOT ride People between 14 and 60 years old may with two people or more, only fore one use the product, pregnant ist not allowed rider. to ride the e-scooter.
- Page 6 User Manual MODSTER K10 DO NOT call or listen to music when you ride the Be careful of the road with roadblock, sandstone, e-scooter. ponding, mud, wet, ice and snow, slope (angle>15°) stairs, dark area when you are riding. DO NOT use in dangerous area, where the exploding DO NOT ride on Vehicle road.
-
Page 7: Produtct Introduction
User Manual MODSTER K10 2 Product Introduction 2.1 Overall View Accelerator / Throttle LED Display Brake Handle Battery cover lock Battery Lever Charging port Folding spanner Fender Fixed screw Disc brake Anti-slip pedal Motor Kickstand www.modster.at... - Page 8 User Manual MODSTER K10 Brake handbar Function button Speed Fault display Power switch Gear LCD Display Throttle button The unit display Power LED display Instructions of Buttons Power Switch:Long press the power button to turn on/off. Function key: Short press function key: Cycle to switch gears.
- Page 9 User Manual MODSTER K10 2.2 Pre-assembly instructions 1. Fix the steering wheel of scooter by 2. Push the snap up and turn the pin to screws be cross with each other www.modster.at...
- Page 10 User Manual MODSTER K10 2.3 Folding chart 1. Loosen the fixing screw. 2. Open the folder wrench. 3. Fold the pole. 4. Gently press down to hook. www.modster.at...
- Page 11 User Manual MODSTER K10 2.4 How to uninstall / install the battery Disassembly 1. Pull the lock on the 2. Push the battery up 3. After pushing the battery case. from the bottom. battery up, then pull it out horizontally.
-
Page 12: How To Ride
User Manual MODSTER K10 3 How to ride the scooter Wear helmets and other protective 1. Press the POWER button for 2 seconds. equipment before riding. 2. Put one foot on the pedal, 3. Balance both feet on your scooter when you Push off the groudn with your strong leg. - Page 13 User Manual MODSTER K10 4. Press the throttle button slightly on your right hand to 5. Continuously press throttle to speed up. start and rotate the handle to turn. 6. Grasp the brake handle to slow down or 7. When the scooter stops or run at a slow stop.
-
Page 14: Battery Instruction
User Manual MODSTER K10 4 Battery Instruction The instruction shows how to charge and maintain the battery, some safety notices and the specification. Please use the battery properly according to this instruction to prolong the battery life and its performance. - Page 15 User Manual MODSTER K10 4.3 Charging step Open the charging port cover, Make sure the charging port is clean and dry. °C Connect the chargerwith the battery and the other end with power (100V-240V;50/60Hz), make sure the charging indicator is on.
- Page 16 User Manual MODSTER K10 5 Specification Item 10 inch Product Scooter Specification Unfolded size 1070*170*1210mm Folded size 1070*170*450mm Height from pedal to ground 105mm Net weight 16kg Capacity 36V/10,4Ah or 10Ah Moto power 36V/350W Mileage per charge up to 30km...
-
Page 17: Maintenance
User Manual MODSTER K10 6 Maintenance Maintenance considerations Make sure the electric scooter charger and charging line are disconnected and ensure that the electric scooter is off. Wipe the shell with a soft cloth to clean the electric scooter. Please don‘t put more lubricating oil on bearing when you do the maintenance for it. -
Page 18: Trouble Shooting
User Manual MODSTER K10 7 Trouble shooting Please contact the sales office or the dealer with no hesitate for repair when the electric scooter fails to ride normally. Description of adverse phenomena Solution unable starting up Check to see if the battery is powered 1. - Page 19 Betriebsanleitung MODSTER K10 Über die Betriebsanleitung Herzlichen Glückwunsch zum Kauf des E-Scooters. Lesen Sie bitte diese Bedienungsanleitung vor der Benutzung sorgfältig durch und stellen Sie sicher, dass Sie in der Lage sind, den Scooter unter richtiger Anleitung zu fahren. Beachten Sie alle in dieser Anleitung aufgeführten Sicherheitswarnungen und Tipps, die Ihnen, beim Fahren des Scooters, helfen werden.
- Page 20 Betriebsanleitung MODSTER K10 Inhalt 1 Sicherheitshinweise ..........................22-24 2 Produkteinführung ..........................25-29 3 Wie man fährt ............................30-31 4 Akku-Anleitung ............................ 32-33 5 Parameter ..............................34 6 Wartung ..............................35 7 Fehlersuche ............................36 8 Packliste ..............................36 www.modster.at...
-
Page 21: Sicherheitshinweise
Betriebsanleitung MODSTER K10 1 Sicherheitshinweise 1.1 Zur Sicherheit Jedes Fahrzeug, auch der E-Scooter, birgt Risiken. Zu Ihrer Sicherheit sollten Sie lernen, sicher zu fahren, die örtlichen Regeln zu befolgen und die Fahrt zu genießen. Bitte überprüfen Sie vor der Fahrt, ob der Reifen beschädigt ist oder die Ersatzteile fehlen. - Page 22 Betriebsanleitung MODSTER K10 Fahren Sie NICHT mit Beladung. Fahren Personen zwischen 14 und 60 Sie NICHT mit zwei oder mehr Personen, Jahren dürfen mit dem E-Scooter fahren, sondern nur mit einem Fahrer. Schwangere dürfen dies jedoch nicht. Max. Belastung: 100 kg...
- Page 23 Betriebsanleitung MODSTER K10 Telefonieren Sie NICHT und hören Sie keine Achten Sie auf die Straße, Straßensperren, Musik, während Sie mit dem E-Scooter fahren. Sandstein, Pfützen, Schlamm, Nässe, Eis, Schnee, Steigung (Winkel>15°), Treppen und dunklen Bereichen, wenn Sie fahren. Verwenden Sie den Elektroroller NICHT in Fahren Sie NICHT auf Autofahrstraßen.
-
Page 24: Produkteinführung
Betriebsanleitung MODSTER K10 2 Produkteinführung 2.1 Gesamtübersicht Gaspedal / Drosselklappe LED Anzeige Bremse Griff Verschluss der Akkuabdeckung Akku Hebel Ladeanschluss Klappbarer Verschluss Schutzblech Fixier Schraube Scheibenbremse Anti-Rutsch-Trittbrett Motor Fußstütze www.modster.at... - Page 25 Betriebsanleitung MODSTER K10 Handbremse Funktionstaste Geschwindigkeit Störungsanzeige Netzschalter Gang LCD Anzeige Drosselklappe Gerätedisplay Leistung LED Anzeige Anweisungen der Schaltflächen Netzschalter: Drücken Sie die Netztaste lange, um das Gerät ein-/ auszuschalten. Funktionstaste: Funktionstaste kurz drücken: Zum Schalten der Gänge. Einsteigermodus: Die Ganganzeige wird nicht angezeigt.
- Page 26 Betriebsanleitung MODSTER K10 2.2 Hinweise zur Vormontage 1. Befestigen Sie das Lenkrad des Scooters 2. Drücken Sie den Schnapper nach mit Schrauben. oben und drehen Sie den Bolzen so, dass er sich überkreuzt. www.modster.at...
- Page 27 Betriebsanleitung MODSTER K10 2.3 Falt Plan 1. Lösen Sie die 2. Öffnen Sie die Klappe. 3. Klappen Sie die Stange ein. Befestigungsschraube. 4. Drücken Sie leicht nach unten, um einzuhaken. www.modster.at...
- Page 28 Betriebsanleitung MODSTER K10 2.4 So deinstallieren / installieren Sie den Akku Demontage 1. Ziehen Sie die 2. Schieben Sie die 3. Nachdem Sie den Akku Verriegelung am Batterie von unten nach nach oben geschoben Akkufach. oben. haben, ziehen Sie ihn dann horizontal heraus.
-
Page 29: Wie Man Fährt
Betriebsanleitung MODSTER K10 3 Wie man fährt Tragen Sie vor der Fahrt Helme und 1. Drücken Sie die POWER-Taste für 2 Sekunden. andere Schutzausrüstung. 2. Stellen Sie einen Fuß auf das Pedal, stoßen 3. Stellen Sie beide Füße auf Ihren Scooter, Sie sich mit Ihrem stärkeren Bein vom Boden... - Page 30 Betriebsanleitung MODSTER K10 4. Drücken Sie zum Starten leicht auf den 5. Drücken Sie kontinuierlich den Gashebel, Gasbedienungsknopf in der rechten Hand und drehen Sie um zu beschleunigen. den Griff zum Abbiegen. 6. Drücken Sie den Bremsgriff, um 7. Wenn der Scooter anhält oder mit abzubremsen oder anzuhalten.
-
Page 31: Akku-Anleitung
Betriebsanleitung MODSTER K10 4 Akku-Anleitung Die Anleitung zeigt, wie der Akku zu laden und zu warten ist, inklusive Sicherheitshinweise und Spezifikation. Bitte verwenden Sie den Akku ordnungsgemäß dieser Anleitung, um die Lebensdauer und die Leistung des Akkus zu verlängern. 4.1 Batterie Parameter... - Page 32 Betriebsanleitung MODSTER K10 4.3 Ladevorgang Öffnen Sie die Abdeckung des Ladeanschlusses, stellen Sie sicher, dass der Ladeanschluss sauber und trocken ist. Verbinden Sie das Ladegerät mit dem Akku und das andere Ende mit dem Stromnetz (100V-240V;50/60Hz), stellen Sie sicher, dass die Ladeanzeige leuchtet.
-
Page 33: Parameter
Betriebsanleitung MODSTER K10 5 Parameter Artikel 10 Zoll Produkt Scooter-Spezifikation Ungefaltete Größe 1070*170*1210mm Gefaltete Größe 1070*170*450mm Höhe vom Pedal zum Boden 105mm Nettogewicht 16kg Kapazität 36V/10,4Ah Motorleistung 36V/350W Reichweite pro Ladung bis zu 30km Geschwindigkeit bis zu 25km/h Maximale Belastung... -
Page 34: Wartung
Betriebsanleitung MODSTER K10 6 Wartung Wartungshinweise Vergewissern Sie sich, dass das Elektroroller-Ladegerät und die Ladeleitung abgeklemmt sind und stellen Sie sicher, dass der Elektroroller ausgeschaltet ist. Wischen Sie das Gehäuse mit einem weichen Tuch ab, um den Elektroroller zu reinigen. Bitte schmieren Sie bei der Wartung nicht mit zu viel Schmieröl. -
Page 35: Fehlersuche
Betriebsanleitung MODSTER K10 7 Fehlersuche Bitte wenden Sie sich ohne zu zögern an den Händler, wenn der Elektroroller nicht normal fährt. Beschreibung der Fehler Lösungen kann nicht in Betrieb gehen Prüfen Sie, ob die Batterie mit Strom versorgt wird 1. Prüfen Sie, ob die Steckplatte Strom hat 2.
