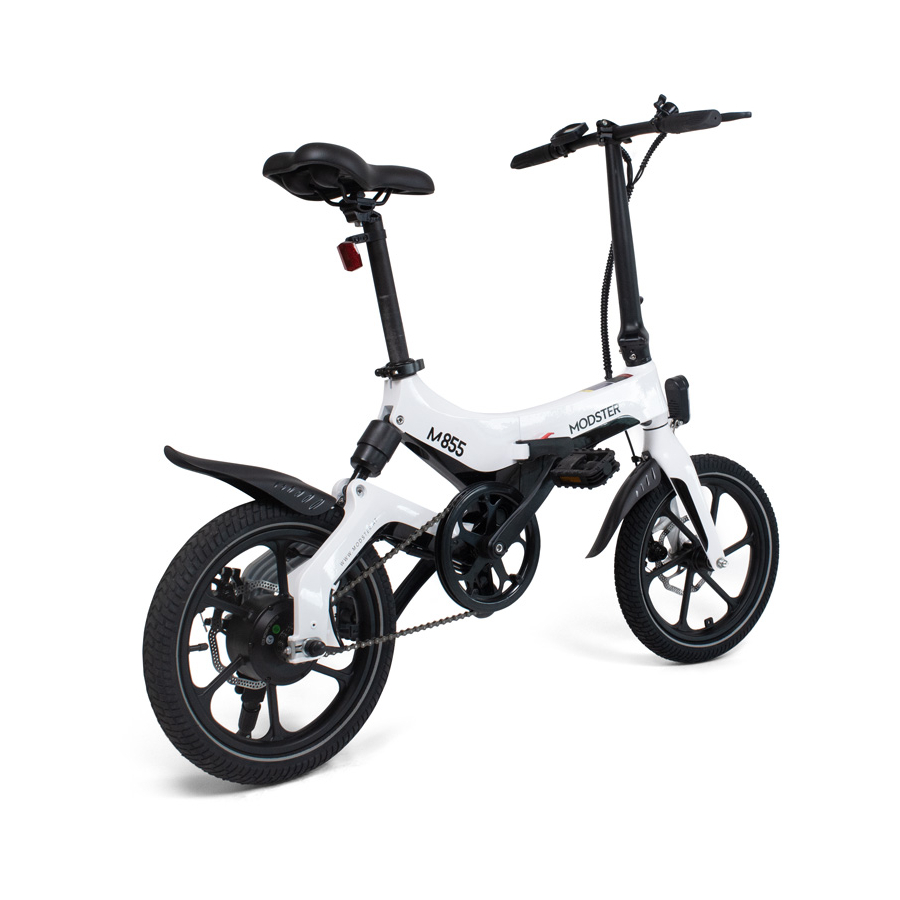

- Page 1 E-BIKE USER MANUAL / BETRIEBSANLEITUNG...
-
Page 2: Maintenance And Storage
User Manual MODSTER M855 Maintenance and storage 1. Please store your bike away from sun exposure and raining areas. 2. Regularly check the screws and small parts on the bike, and tighten then when needed. Screw torque of each main position: Stem screws (18-22NM), Sadd- le screws (18-22NM), Front wheel nuts (25-39,9NM), Rear wheel nuts (30-35NM). - Page 3 User Manual MODSTER M855 Bike Structure & Functios (The graphic is only for reference) Bike frame folder Handle Brake Saddle Stem Folder lock Seat post Stem folder Seat post clamp Bike frame Shock Absorber Front fork Disc Motor brake Pedal...
- Page 4 User Manual MODSTER M855 Precautions About riding 1. In case of accident and injury, make sure your helmet, glove, elbow-pads, knee-pads and other protection gears are well worn before riding. 2. Safety check: check the bike conditions before riding. 3. Do not ride on slippery road condition, especially on snowy and watery roads.
- Page 5 User Manual MODSTER M855 Start immediately 1. Unfold the bike frame 1.Hold the frame and unfold it. 2.Fasten the folder as picture, and check if as instruction 3) and 4) before locked. 4.Press folder as 2) under this 3.Press the folder lock to unfold top status.
- Page 6 User Manual MODSTER M855 Parameters (part 1) Color options white/black Unfolded size 1330*580*1040mm Folded size 800*430*540mm Seat height (from ground) 760-920mm adjustable Wheelbase 950mm Mechanical configuration Net weight (battery not included) About 17.5kg Front and rear disc brake Brake system Tire dimension 16*1.95 inch...
-
Page 7: Install The Handle
User Manual MODSTER M855 3. Install the handle 1. Unfold the handlebar holder and 2. Put the nut and gasket aside, open the release the quick lock screw holder but leave the screw there. clockwise. 3. Put the handlebar inside holder as 4. -
Page 8: Charge Power
User Manual MODSTER M855 Charge Power Option 1: uncover silicon lid to charge from Option 2: pull out battery box to charge, charging port of bike frame. (Pls gently pull instead of moving the bike. the silicon lid to avoid breaking) How to push it walk or carry it www.modster.at... -
Page 9: Turn On Power
User Manual MODSTER M855 6. Unfold the pedals 2. Fold the pedal as picture, press inward, 1. Hold the bike, unfold the pedal as and then upward picture 7. Turn on Power 1. Please charge the battery to 2. Long press M button on LCD to start activate it before first ride. - Page 10 User Manual MODSTER M855 Read First Thank you for choosing the Modster M855. Please read this entire user manual carefully before trying this electric bike. This manual will help you 1) Understand the basic operating process of the product and the usage of LCD display.
-
Page 11: Troubleshooting
User Manual MODSTER M855 Troubleshooting The fault The reason The solution No power assistance when No Power Check if the battery is installed correctly the bike is turned on Check if battery need charging Check if the charger is working well... -
Page 12: Packing List
User Manual MODSTER M855 Packing List Items inside the carton: 1. The e-bike 2. Saddle and seat tube 3. User Guide 4. Charger adaptor 5. Battery lock key 6. Mudguard Optional: taillight First try For beginners, helmet, knee-pads, elbow-pads and other protection gears... -
Page 13: Battery And Charging
User Manual MODSTER M855 Battery and charging 1.Charging between the temperatur range -10°C-55°C and discharging between -20°C-60°C, keep the battery dry 2.Keep the battery away from acid, alkaline, watery, flaming, heating and high temperature 3.Do not misconnect the positive and negative power supply, do not damage, disassemble or short circuit the battery. - Page 14 User Manual MODSTER M855 2. Unfold headstock 1. Hold the bike, unfold the stem upright, 2. Fasten the stem folder upward. and insure it connect seamless with below part 3. Shake the stem oart to see if this 4. Press the folder lock and unfold stem folder is firmly locked.
- Page 15 User Manual MODSTER M855 Parameters (part 2) Max Speed 25km/h Max mileage Electric 15km/PAS 50km Max load 120kg Climbing angle <15° Lighting Front LED light Function paramters Assistance Mode Throttle /pedal assistance optional 5m (speed at 20km/h) Stopping distance (dry condition)
-
Page 16: Install Seat Post
User Manual MODSTER M855 4. Install Seat post 1. Loosen the seat post clamp, 2. Tighten the seat post clamp as hold the frame to install the picture. And then press the saddle saddle. downward to insure it stays firmly. - Page 17 User Manual MODSTER M855 Warning for Security Riding on road or places against Switch off the LCD or set in Grade tranportation regulation is prohibited. 0 before pushing e bike. Riding on oily or icy roads is prohibited. Always ride with both hands Never ride it on stairs or holding the handlebar.
-
Page 18: Lcd Display Instruction
User Manual MODSTER M855 LCD Display Instruction Battery power level Battery power level in percentage button Current speed M button button Speed grade Button instruction About the gear Icon instruction M button: long press for 3 seconds to switch on/off the bike ; short press to The led light switch indicator icon Grade 0 : pure riding without power support;... -
Page 19: Other Operations
User Manual MODSTER M855 Other Operations Uninstall/Install battery 1. Shut off power, press the folder 2. Turn and fold the bike frame, lock to open folder as picture. turn on battery lock with key. 4. Install battery: Lock the battery 3. - Page 20 Betriebsanleitung MODSTER M855 Zuerst lesen Vielen Dank, dass Sie sich für den Modster M855 entschieden haben. Bitte lesen Sie diese gesamte Bedienungsanleitung sorgfältig durch, bevor Sie dieses Elektrofahrrad ausprobieren. Diese Anleitung wird Ihnen helfen 1) den grundlegenden Bedienungsprozess des Produkts und die Verwendung des LCD-Displays zu verstehen.
-
Page 21: Wartung Und Lagerung
Betriebsanleitung MODSTER M855 Wartung und Lagerung 1. Bitte lagern Sie Ihr Fahrrad außerhalb von Sonneneinstrahlung und Regengebieten. 2. Überprüfen Sie regelmäßig die Schrauben und Kleinteile am Fahrrad und ziehen Sie sie bei Bedarf nach. Schraubendrehmoment der einzelnen Hauptpositionen: Vorbauschrauben (18-22NM), Sattelschrauben (18-22NM), Vorderradmuttern (25-39,9NM), Hinterradmuttern (30-35NM). - Page 22 Betriebsanleitung MODSTER M855 Fahrrad Struktur & Funktionen (Die Grafik dient nur als Referenz) Rahmen Verriegelung Griff Bremse Sattel Schaft Lenker-Verriegelung- Sperre Sattelstütze Lenker-Verriegelung Sattelstützenklemme Fahrradrahmen Stoßdämpfer Vorderradgabel Brems- Motor scheibe Pedal Kettenrad Kettenrad-Schutzrad www.modster.at...
- Page 23 Betriebsanleitung MODSTER M855 Vorsichtsmaßnahmen Über das Fahren 1. Vergewissern Sie sich, dass Ihr Helm, Ihre Handschuhe, Ellbogen- und Knieschützer sowie andere Schutzausrüstung vor der Fahrt gut angezogen sind, um Unfälle und Verletzungen zu vermeiden. 2. Sicherheitscheck: Prüfen Sie den Zustand des Fahrrads vor der Fahrt.
- Page 24 Betriebsanleitung MODSTER M855 Schnellstart 1. Klappen Sie den Fahrradrahmen auf 1.Halten Sie den Rahmen und 2.Schließen Sie die Faltverriegelung klappen Sie ihn auf. wie abgebildet, und prüfen Sie, ob sie wie in den Anweisungen 3) und 4) beschrieben verschlossen ist.
- Page 25 Betriebsanleitung MODSTER M855 Parameter (Teil 1) Farboptionen weiß/schwarz Größe ausgeklappt 1330*580*1040mm Größe eingeklappt 800*430*540mm Sitzhöhe (vom Boden aus) 760-920mm einstellbar Radstand 950mm Mechanisch3 Konfiguration Nettogewicht (Batterie nicht enthalten) Rund 17.5kg Scheibenbremse vorne und hinten Bremssystem Reifen-Dimension 16*1.95 Zoll Material Gestell Magnesium unibody Gestell Aufhängung...
- Page 26 Betriebsanleitung MODSTER M855 3. Montieren Sie den Griff 1. Klappen Sie die Lenkerhalterung 2. Legen Sie die Mutter und die Dichtung aus und lösen Sie die beiseite, öffnen Sie den Halterung, aber Schnellverschlussschraube lassen Sie die Schraube dort. im Uhrzeigersinn.
- Page 27 Betriebsanleitung MODSTER M855 Ladevorgang Option 1: Decken Sie den Silikondeckel auf, Option 2: Ziehen Sie den Batteriekasten um über den Ladeanschluss des Fahrrad- zum Laden heraus, anstatt das Fahrrad zu rahmens zu laden. (Ziehen Sie vorsichtig an bewegen. der Silikonabdeckung, um ein Brechen zu vermeiden).
-
Page 28: Strom Einschalten
Betriebsanleitung MODSTER M855 6. Klappen Sie die Pedale aus 2. Falten Sie das Pedal wie abgebildet, 1. Halten Sie das Fahrrad, klappen Sie das drücken Sie es nach innen und dann nach Pedal wie im Bild oben 7. Strom einschalten 1. -
Page 29: Problembehebung
Betriebsanleitung MODSTER M855 Problembehebung Der Defekt Der Grund Die Lösung Keine Leistungsunterstüt- Keine Leistung Prüfen Sie, ob der Akku richtig installiert ist zung beim Einschalten des Prüfen Sie, ob der Akku geladen werden muss Fahrrads Die Batterie ist nicht vollständig Prüfen Sie, ob das Ladegerät gut funktioniert... - Page 30 Betriebsanleitung MODSTER M855 Packliste Gegenstände im Karton: 1. Das E-Bike 2. Sattel und Sitzrohr 3. Benutzerhandbuch 4. Ladegerät-Adapter 5. Schlüssel für Batteriesperre 6. Kotflügel Optional: Rücklicht Erster Versuch Für Anfänger sind, Helm, Knieschoner, Ellbogenschützer und andere Schutzausrüstung empfohlen. Fahren Sie bitte nur auf Grifffesten Boden.
- Page 31 Betriebsanleitung MODSTER M855 Akku und Ladung 1. Laden Sie zwischen dem Temperaturbereich -10°C-55°C und entladen Sie zwischen -20°C-60°C, halten Sie die Batterie trocken 2. Halten Sie den Akku fern von Säure, Alkali, Wasser, Flammen, Heizung und hohen Temperatur 3.Beschädigen Sie die Batterie nicht, zerlegen Sie sie nicht und schließen Sie sie nicht kurz.
- Page 32 Betriebsanleitung MODSTER M855 2. Kopfplatte ausklappen 1. Halten Sie das Fahrrad, klappen Sie den 2. Befestigen Sie die Lenkerverrie- Lenker aufrecht aus und achten Sie darauf, gelung nach oben. dass er nahtlos an das Unterteil anschließt 3. Schütteln Sie den Vorbauohr, um zu 4.
- Page 33 Betriebsanleitung MODSTER M855 Parameter (Teil 2) Max. Geschwindigkeit 25km/h Max. Kilometerstand Elektrisch 15km/PAS 50km Max. Belastung 120kg Steigwinkel <15° Beleuchtung Front-LED-Leuchte Funktions paramter Assistenz-Modus Drossel-/Pedalunterstützung optional 5m (Geschwindigkeit bei 20km/h) Bremsweg (trockener Zustand)a Bremsweg (nasser Zustand) 10m (Geschwindigkeit bei 15km/h) Motorgetriebenes System Vollelektrische/Pedalunterstützung optional...
- Page 34 Betriebsanleitung MODSTER M855 4. Sattelstütze montieren 1. Lösen Sie die Sattelstützen- 2. Ziehen Sie die Sattelstützen- klemme, halten Sie den Rahmen klemme wie abgebildet fest. Und fest, um den Sattel zu montieren. drücken Sie dann den Sattel nach unten, um sicherzustellen, dass er fest sitzt.
- Page 35 Betriebsanleitung MODSTER M855 Warnhinweis für Sicherheit Fahren Sie nur dort, wo es erlaubt ist. Schalten Sie die LCD-Anzeige aus Das Fahren auf verölten oder vereisten oder auf Leistungsstufe 0, bevor Straßen ist Sie das E-Bike schieben. verboten. Fahren Sie immer so, dass beide Fahren Sie damit niemals Hände den Lenker halten.
- Page 36 Betriebsanleitung MODSTER M855 LCD-Anzeige Anweisung Batteriestand in Batteriestand Prozent Taste Aktuelle Geschwindigkeit M Taste Taste Geschwindigkeitsstufe Tastenanweisung Über die Geschwindigkeitsstufen Symbole M-Taste: langes Drücken für 3 Sekunden Das Symbol für die LED-Lichtschalteranzeige Grad 0 : reines Fahren ohne Leistungsunterstützung; schaltet das Fahrrad ein/aus; kurzes Das Symbol für die Bremse...
- Page 37 Betriebsanleitung MODSTER M855 Andere Vorgänge Batterie deinstallieren/installieren 1. Schalten Sie den Strom aus, 2. Fahrradrahmen drehen und drücken Sie die Verriegelungs- klappen, Batterieschloss mit sperre, um den Fahrradrahmen Schlüssel aufdrehen. wie am Bild zu öffnen. 3. Ziehen Sie den Batteriekasten 4.
- Page 40 E-BIKE...
