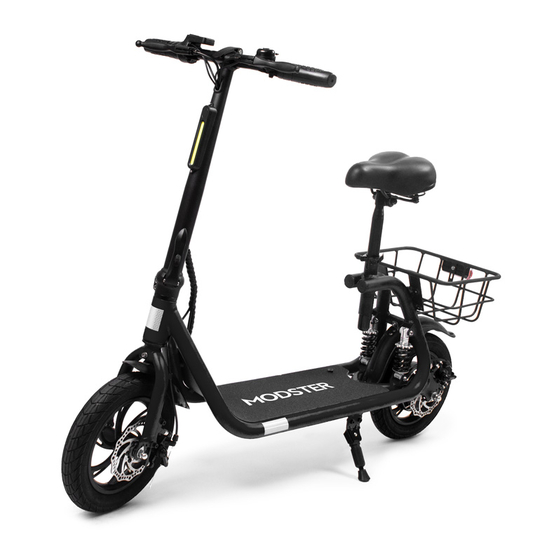

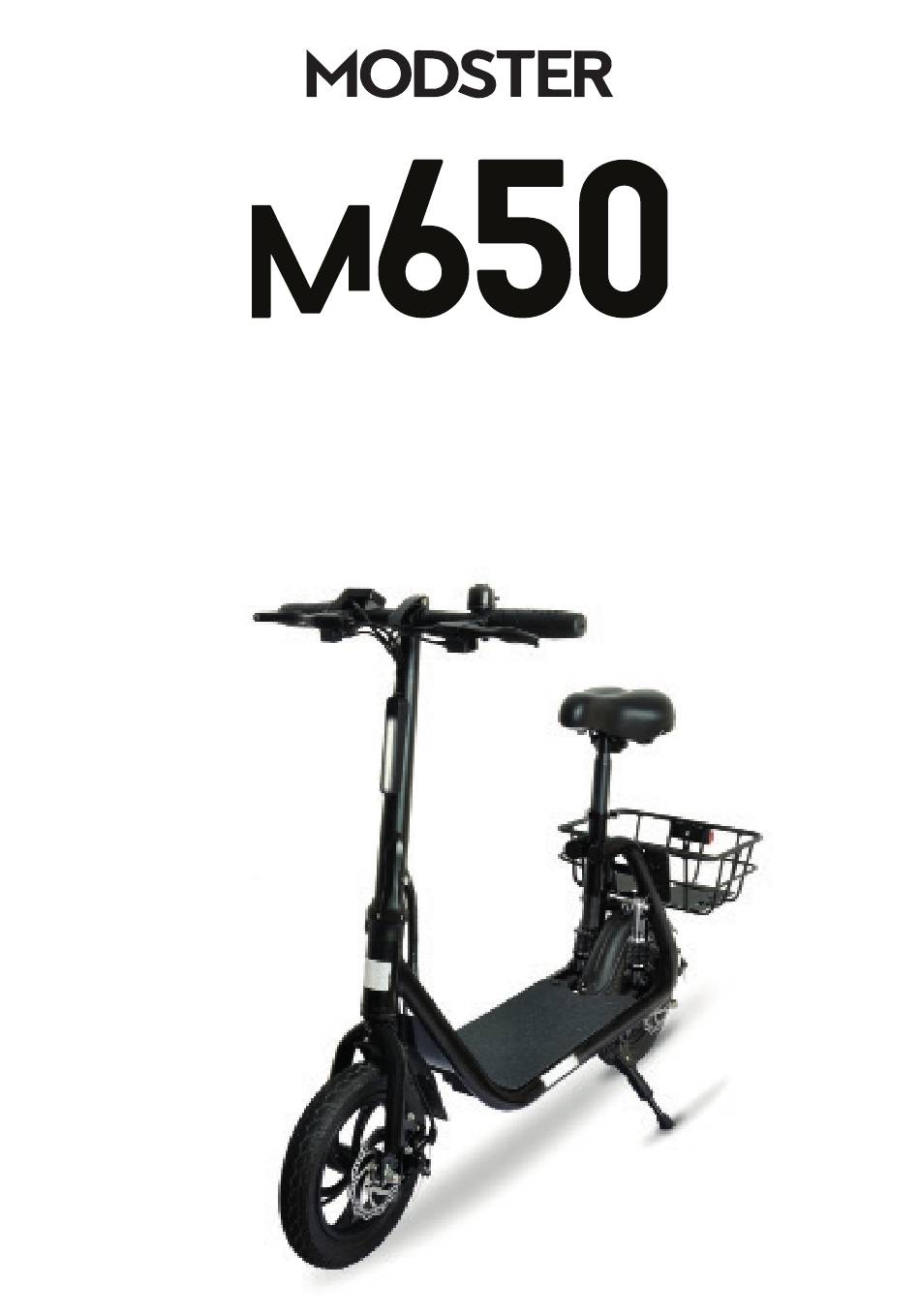

- Page 1 E-SCOOTER USER MANUAL / BETRIEBSANLEITUNG...
-
Page 2: Table Of Contents
User Manual MODSTER M650 Table of contents Technical specifications ..................... Introduction ........................Key ............................Intended Use ........................Package contents ......................Important safety instructions ................Preparation ........................Display functions ......................Using the battery ......................First use ..........................Maintenance and care .................... -
Page 3: Technical Specifications
User Manual MODSTER M650 Technical specifications Material Aluminium Maximum range approx. 20 km* Maximum speed approx. 25 km/h* Dead weight 17.4 kg Maximum load 100 kg Display Wheel size 12“ pneumatic tyres at the front and rear Brakes Disk brake at the front and rear... -
Page 4: Introduction
The manufacturer reserves the right to make changes to the product. The instruction manual and illustrations within it may differ depending on the model. We hope you enjoy using the Modster M650! Explanation of symbols Contains important information to avoid injuries. -
Page 5: Intended Use
User Manual MODSTER M650 Intended use The Modster M650 E-Scooter is a vehicle (fun vehicle) designed for transporting one person. The Folding E-Scooter is exclusively for private use and is not suitable for commercial use. Only use the Folding E-Scooter as described in this instruction manual. -
Page 6: Important Safety Instructions
User Manual MODSTER M650 Important safety information • Please strictly comply with the safety regulations stated in the manual. The producer or distributor cannot be held liable for any injury to persons, material damage, accidents or legal disputes resulting from the violation of the safety re- gulations. - Page 7 User Manual MODSTER M650 Important safety information The Folding E-Scooter has been designed to transport one person with a maximum weight of 100 kg. • The Folding E-Scooter is suitable for use on flat, dry surfaces. Do not ride through water, in rainy conditions, at night or when visibility conditions are poor.
- Page 8 User Manual MODSTER M650 Important safety information • The Folding E-Scooter is equipped with a lithium ion battery. Please note that in some countries there are separate regulations for transporting lithium ion bat- teries. • The best operating temperature for the battery is between 10° C and 30° C.
-
Page 9: Preparation
User Manual MODSTER M650 Preparation Take the Folding E-Scooter out of its box, pull the locking le- ver on the steering column forward and fold the handlebar up. Then push the lever back again. Open the quick release in the middle of the handlebar and turn the handlebar to a position thats comfortable for you. - Page 10 User Manual MODSTER M650 Preparation Remove the 4 mounting screws for the luggage rack above the rear mudguard. Adjust the luggage rack and fix it in place with the screws you just removed. Check the pressure of the tyres. Make sure that the front light, rear light and bell are working.
-
Page 11: Display Functions
User Manual MODSTER M650 Display functions Button functions The display has three buttons: • Press and hold to turn the display on or off. • Press briefly to choose between the following display options: 1. ODO shows the total distance covered 2. - Page 12 User Manual MODSTER M650 Display functions Display Description Speed Charge level indicator Battery voltage in volts Total distance Distance since being turned Speed level*: ECO: 13 km/h MID: 19 km/h HIGH: 23 km/h *Guide values, with a user weighing approx. 75 kg and with a fully...
-
Page 13: Using The Battery
User Manual MODSTER M650 Using the battery Charging the battery: 1. The charging port is located at the rear end of the running board as shown. 2. Open the protective cap over the charging port 3. Make sure the charging port and charger are dry. - Page 14 User Manual MODSTER M650 Using the battery • Never remove the battery from the Folding E-Scooter. • Charge the battery every 2 months for at least 1 hour, even if the Folding E-Scooter has not been in use, otherwise it will lose capacity.
- Page 15 User Manual MODSTER M650 Using the battery • Depending on the charge state, lithium batteries have a freezing point of approx. -20° C to -25° C. If a battery cell freezes, it will be irretrievably destroyed and the whole battery will need to be replaced.
-
Page 16: First Use
User Manual MODSTER M650 First use Before you begin: Wear a safety helmet and protectors for your own safety. • Wear comfortable leisure or sports clothing and flat shoes while riding. • Before riding for the first time, make sure you have plenty of space and ensure that there are no obstacles in the way. - Page 17 User Manual MODSTER M650 First use First steps • Use the throttle twist grip to accelerate. • You can use the front and rear brakes to brake. • You can choose between three speed levels (see section on „Display functions“ on page 10).
-
Page 18: Maintenance And Care
User Manual MODSTER M650 Maintenance and care • Before each ride, please make sure that all screws or self-locking fas- teners and quick release clamps are tightened and that the the hand- lebar‘s locking lever is well engaged. • Make sure the tyre pressure is correct (see page 9)! •... - Page 19 User Manual MODSTER M650 Maintenance and care • Store your Folding E-Scooter in a dry and cool place. • A well-maintained battery can still provide good performance even after many kilometres. Charge the battery after each ride and avoid operating the battery on „empty“. Please note that the performance of the battery decreases continuously at low temperatures (see section on „Using the battery“...
- Page 20 User Manual MODSTER M650 Maintenance and care Adjusting the brake callipers: • Check regularly to see whether the brake callipers of the two disc brakes are properly adjusted. • You will need the Allen key and a rubber band to adjust the brake callipers: 1.
- Page 21 User Manual MODSTER M650 Maintenance and care Tautening/loosening the brake cables: 1. To tauten or loosen a brake cable, you first need to loosen the lock nut on the brake lever in question. 2. Then turn the adjusting nut to tauten the brake cable (distance bet-...
- Page 22 User Manual MODSTER M650 Maintenance and care Changing the battery for the rear light • If the batteries in the rear light are empty, they must be replaced by 2 equivalent LR03 (AAA) 1.5V batteries. • Open the rear light housing with a coin.
-
Page 23: Warranty
User Manual MODSTER M650 Information on disposal Old appliances may not be disposed of with household waste! If the Folding E- Scooter can no longer be used, all consumers are required by law to bring the old appliance to a separate waste collection point, for example in their community or district, and must not dispose of them in the household waste. - Page 24 Betriebsanleitung MODSTER M650 Technische Daten Material Aluminium Maximale Reichweite ca. 20 km* Maximale Geschwindigkeit ca. 25 km/h* Eigengewicht 17.6 kg Maximale Last 100 kg Anzeige Radgröße 12“-Luftreifen an der Vorder- und Rückseite Bremsen Scheibenbremse vorne und hinten Produktgröße 1270 x 480 x 970 mm Produktgröße gefaltet...
- Page 25 Der Hersteller behält sich das Recht vor, Änderungen am Produkt vorzunehmen. Die Betriebsanleitung und die darin enthaltenen Abbildungen können je nach Modell abweichen. Wir wünschen Ihnen viel Spaß mit dem Modster M650! Schlüssel Erklärung der Symbole Enthält wichtige Informationen zur Vermeidung von Verletzungen.
-
Page 26: Declaration / Certificate Of Conformity
Betriebsanleitung MODSTER M650 Bestimmungsgemäße Verwendung Der Modster M650 E-Scooter ist ein Fahrzeug (Spaßfahrzeug), das für den Transport einer Person ausgelegt ist. Der faltbare E-Scooter ist ausschließlich für den privaten Gebrauch und nicht geeignet für gewerbliche Nutzung. Verwenden Sie den Folding E-Scooter ausschließlich wie in dieser Bedienungsanleitung beschrieben. -
Page 27: Notes
Betriebsanleitung MODSTER M650 Wichtige Sicherheitshinweise - Beachten Sie unbedingt die im Handbuch angegebenen Sicherheitsvorschriften. Für Personen- und Sachschäden, Unfälle oder Rechtsstreitigkeiten, die sich aus der Verletzung der Sicherheitsvorschriften er- geben, kann der Hersteller oder Vertreiber nicht haftbar gemacht werden. Die Haftung ist immer auf den Kaufwert des E-Scooters beschränkt. - Page 28 Betriebsanleitung MODSTER M650 Wichtige Sicherheitshinweise Der E-Scooter ist für den Transport einer Person mit einem Maximalgewicht von 120 kg. - Der E-Scooter ist für die Benutzung auf ebenen, trockenen Flächen geeignet. Fahren Sie nicht durch Wasser, bei Regen, in der Nacht oder bei schlechten Sichtverhältnissen.
- Page 29 Betriebsanleitung MODSTER M650 Wichtige Sicherheitshinweise - Der E-Scooter ist mit einem Lithium-Ionen-Akku ausgestattet. Beachten Sie, dass es in einigen Ländern gesonderte Vorschriften für den Transport von Lithium-Ionen-Akkus gibt. - Die beste Betriebstemperatur für den Akku liegt zwischen 10° C und 30° C.
- Page 30 Betriebsanleitung MODSTER M650 Vorbereitung Nehmen Sie den E-Scooter aus dem Karton, ziehen Sie den Ver- riegelungshebel an der Lenksäule nach vorne und klappen Sie den Lenker hoch. Drücken Sie dann den Hebel wieder zurück. Öffnen Sie den Schnellspanner in der Mitte des Lenkers und drehen Sie den Lenker in eine für Sie angenehme Position.
- Page 31 Betriebsanleitung MODSTER M650 Vorbereitung Entfernen Sie die 4 Befestigungsschrauben für den Gepäckträger oberhalb des hinteren Kotflügels. Stellen Sie den Gepäckträger ein und befestigen Sie ihn mit den soeben entfernten Schrauben. Prüfen Sie den Druck der Reifen. Stellen Sie sicher, dass das Frontlicht, das Rücklicht und die Klingel funktionieren.
- Page 32 Betriebsanleitung MODSTER M650 Anzeigefunktionen Tastenfunktionen Das Display hat drei Tasten: - Halten Sie gedrückt, um das Display ein- oder auszuschalten. - Drücken Sie kurz, um zwischen den folgenden Anzeigeoptionen zu wählen: 1. ODO zeigt die zurückgelegte Gesamtstrecke an 2. TRIP zeigt die zurückgelegte Strecke seit dem letzten Einschalten des Scooters 3.
- Page 33 Betriebsanleitung MODSTER M650 Anzeigefunktionen Anzeige Beschreibung Geschwindigkeit Ladestandsanzeige Battery voltage in volts Gesamtabstand Entfernung seit dem eingeschaltet wurde Geschwindigkeitsstufe*: ECO: 13 km/h MITTEL: 19 km/h HOCH: 23 km/h *Richtwerte, bei einem ca. 75 kg schweren Benutzer und voll geladenem Akku auf glatter, ebener Fahrbahn und unter...
- Page 34 Betriebsanleitung MODSTER M650 Verwendung der Batterie Laden Sie den Akku auf: 1. Der Ladeanschluss befindet sich wie abgebildet am hinteren Ende des Trittbretts. 2. Öffnen Sie die Schutzkappe über dem Ladeanschluss 3. Stellen Sie sicher, dass der Ladeanschluss und das Ladegerät tro- cken sind.
- Page 35 Betriebsanleitung MODSTER M650 Verwendung der Batterie - Nehmen Sie den Akku niemals aus dem E-Scooter heraus. - Laden Sie den Akku alle 2 Monate für mindestens 1 Stunde auf, auch wenn der E-Scooter nicht in Gebrauch war, da er sonst an Ka- pazität verliert.
- Page 36 Betriebsanleitung MODSTER M650 Verwendung der Batterie - Lithium-Batterien haben je nach Ladezustand einen Gefrierpunkt von ca. -20° C bis -25° C. Wenn eine Batteriezelle einfriert, wird sie unwiederbringlich zerstört und die gesamte Batterie muss ersetzt werden. Eine Lithium-Batterie verliert bei niedrigen Temperaturen genauso an Kapazität wie herkömmliche...
- Page 37 Betriebsanleitung MODSTER M650 Erste Verwendung Bevor Sie starten: Tragen Sie einen Schutzhelm und Protektoren zu Ihrer eigenen Sicherheit. - Tragen Sie beim Fahren bequeme Freizeit- oder Sportkleidung und flache Schuhe. - Vergewissern Sie sich vor der ersten Fahrt, dass Sie ausreichend Platz haben und dass keine Hindernisse im Weg sind.
- Page 38 Betriebsanleitung MODSTER M650 Erste Verwendung Erste Schritte - Verwenden Sie den Gasdrehgriff zum Beschleunigen. - Zum Bremsen können Sie die vordere und hintere Bremse verwenden. - Sie können zwischen drei Geschwindigkeitsstufen wählen (siehe Abschnitt „Display-Funktionen“ auf Seite 10). Drosselklappen-Drehgriff Vorderradbremse...
- Page 39 Betriebsanleitung MODSTER M650 Wartung und Pflege - Vergewissern Sie sich vor jeder Fahrt, dass alle Schrauben bzw. selbstsichernden Verschlüsse und Schnellspanner fest angezogen sind und dass der Feststellhebel des Lenkers gut eingerastet ist. - Stellen Sie sicher, dass der Reifendruck korrekt ist (siehe Seite 9)! - Verwenden Sie zur Reinigung des E-Scooters nur ein weiches, feuch- tes Tuch.
- Page 40 Betriebsanleitung MODSTER M650 Wartung und Pflege - Lagern Sie Ihren E-Scooter an einem trockenen und kühlen Ort. - Ein gut gewarteter Akku kann auch nach vielen Kilometern noch eine gute Leistung erbringen. Laden Sie den Akku nach jeder Fahrt auf und vermeiden Sie den Betrieb des Akkus auf „leer“. Bitte...
- Page 41 Betriebsanleitung MODSTER M650 Wartung und Pflege Einstellen der Bremssättel: - Prüfen Sie regelmäßig, ob die Bremssättel der beiden Scheibenbremsen richtig eingestellt sind. - Zum Einstellen der Bremssättel benötigen Sie den Inbusschlüssel und ein Gummiband: 1. Lösen Sie die beiden Befestigungsschrauben des Bremssattels leicht, bis Sie den Bremssattel bewegen können.
- Page 42 Betriebsanleitung MODSTER M650 Wartung und Pflege Spannen/Lösen der Bremsseile: 1. Um ein Bremsseil zu spannen oder zu lösen, müssen Sie zunächst die Kontermutter am betreffenden Bremshebel lösen. 2. Drehen Sie dann die Einstellmutter, um das Bremsseil zu spannen (Abstand zwischen Bremsbacken und Bremsscheibe wird verringert), oder in die in die entgegengesetzte Richtung, um es zu lockern (Ab- stand zwischen Bremsbacken und Bremsscheibe wird größer).
- Page 43 Betriebsanleitung MODSTER M650 Wartung und Pflege Wechseln der Batterie für das Rücklicht - Wenn die Batterien im Rücklicht leer sind, müssen sie durch 2 gleichwertige LR03 (AAA) 1,5V-Batterien ersetzt werden. - Öffnen Sie das Gehäuse des Rücklichts mit einer Münze.
- Page 44 Betriebsanleitung MODSTER M650 Informationen zur Entsorgung Altgeräte dürfen nicht über den Hausmüll entsorgt werden! Wenn der E-Scooter nicht mehr benutzt werden kann, sind alle Verbraucher gesetzlich verpflichtet, das Altgerät zu einer separaten Sammelstelle, z. B. in ihrer Gemeinde oder ihrem Landkreis, zu bringen und nicht über den Hausmüll zu...
- Page 47 E-Scooter...
