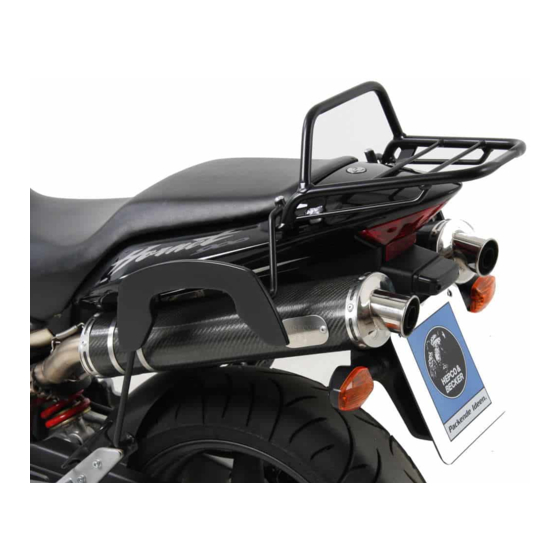

C-Bow Taschenhalter
Honda CB 900 Hornet
Artikel Nr.:
630929 00 01
schwarz
Montage
Der Bausatz umfaßt die folgenden Teile:
Stück Bestellnr.
Bezeichnung
2
700007063
C-Bow schwarz
1
700007353
Halteadapter vorne links
1
700007354
Halteadapter vorne rechts
1
700007355
Halteadapter hinten links
1
700007356
Halteadapter hinten rechts
2
150.969
Linsenkopfschraube M8x60
4
150.767
Inbusschraube M6 x 40
8
150.829
Sechskantschraube M6x16
16
150.809
U-Scheibe Ø6,4
2
150.810
U-Scheibe Ø8,4
4
150.800
selbstsichernde Muttern M6
Anzugsmomente des Motorradherstellers beachten!
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Bitte beachten Sie unsere beigefügten Serviceinformationen.
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Tel.: 06331 - 1453 - 100
Fax: 06331 - 1453 - 120
eMail: vertrieb@hepco-becker.de
www.hepco-becker.de
2
150.934
Linsenkopfschraube M8x70
(nur bei zusätzlicher Montage der Gepäckbrücke)
Blinker verbleiben in Originalposition
Tip:
Ziehen sie alle zugänglichen Schrauben zuerst nur locker
an. Nachdem alles montiert ist, werden die Schrauben dann
auf das entsprechende Anzugsmoment festgezogen. Dadurch
wird sichergestellt, dass das Produkt spannungsfrei angebaut
ist. Schrauben zusätzlich mit Sicherungsmittel sichern.
Anzugsmomente des Motorradherstellers beachten!
1
Advertisement
Table of Contents
Related Manuals for hepco & becker 630929 00 01
Summary of Contents for hepco & becker 630929 00 01
- Page 1 C-Bow Taschenhalter Honda CB 900 Hornet Artikel Nr.: 630929 00 01 schwarz Montage Der Bausatz umfaßt die folgenden Teile: Stück Bestellnr. Bezeichnung 700007063 C-Bow schwarz 150.934 Linsenkopfschraube M8x70 700007353 Halteadapter vorne links (nur bei zusätzlicher Montage der Gepäckbrücke) 700007354 Halteadapter vorne rechts...
- Page 2 C-Bow Taschenhalter Honda CB 900 Hornet Artikel Nr.: 630929 00 01 schwarz Montage Befestigung der Halteadapter Hinweis: bei zusätzlichem Anbau hinten oben links und rechts: einer Gepäckbrücke entfällt der Haltegriff. Die hinteren Halte- an der vorderen Verschraubung des adapter werden auf der Brücke Haltebügels.Originalschraube entfernen,...
- Page 3 C-Bow Soft bag holder Honda CB 900 Hornet Item-no.: 630929 00 01 black Assembling instructions The kit includes the following parts: Quant item no. description 700007063 C-Bow black 150.934 filister head screw M8x70 700007353 adapter front left (for mounting the C-Bow together with the rear rack)
- Page 4 C-Bow Soft bag holder Honda CB 900 Hornet Item-no.: 630929 00 01 black Assembling instructions Fastening of the adapters right+left rear: Notice: when mounting a rear at the front bolting of the handle bar. rack too, the handle bar is obsolete.
