Lindy 38289 User Manual

HDMI 18G to DisplayPort
1.2 Converter with USB
User Manual
Benutzerhandbuch
Manuel Utilisateur
Manuale
Hersteller / Manufacturer (EU): Manufacturer (UK):
LINDY-Elektronik GmbH LINDY Electronics Ltd.
Markircher Str. 20 Sadler Forster Way
68229 Mannheim Stockton-on-Tees, TS17 9JY
Germany England
Email: info@lindy.com , sales@lindy.co.uk
T: +49 (0)621 470050 T: +44 (0) 1642 754000
No. 38289
Tested to comply with
FCC Standards
For Home and Office Use!
© LINDY Group - SECOND EDITION (September 2020)
User Manual
Introduction
Thank you for purchasing the
Converter with USB Power.
provide trouble free, reliable operation. It benefits from both a
Lindy 2 year warranty and free lifetime technical support. To
ensure correct use, please read this manual carefully and retain
it for future reference.

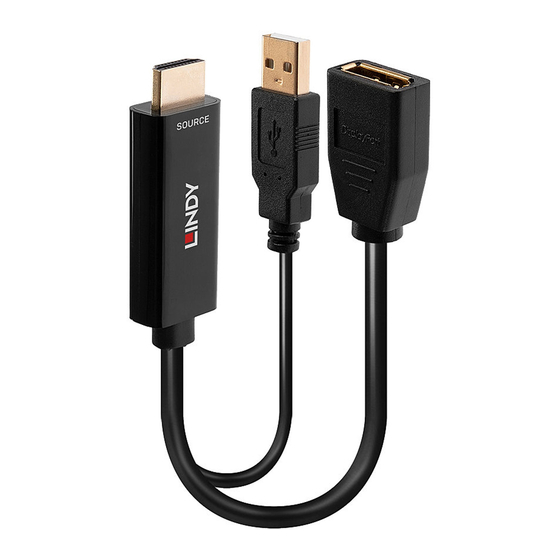

The Lindy HDMI 18G to DisplayPort 1.2 Converter allows the
Power
connection of HDMI source devices, such as a PC, Blu-ray
English
player or media player to DisplayPort monitors digital signage
Deutsch
and LFDs (Large Format Displays). For added convenience the
Français converter features a USB power cable, allowing it to be
Italiano externally powered when used with lower power source
devices.
Package Contents
•
HDMI 18G to DisplayPort 1.2 Converter
•
This manual
Specification
•
Converts HDMI 18G into DisplayPort 1.2 signals
•
Supports resolutions up to 3840x2160@60Hz 4:4:4 8bit
SDR
•
Chipset: LT6711A
•
HDCP Support: HDCP 1.4/2.2
•
Supports 7.1 LPCM digital audio up to 192kHz 24bit
•
Integrated USB Power cable for use with lower powered
source devices
Installation
Connect the HDMI plug of the Lindy HDMI 18G to DisplayPort
1.2 Converter with the HDMI port of the source device. Then
connect the DisplayPort socket with the DisplayPort input of the
monitor using the DisplayPort cable, which is usually supplied
with the display.
The integrated USB power cable allows the converter to be
externally powered when used with lower power source
devices. Please connect the USB plug to the USB port of the
lindy.com
source device or with a USB power supply.
English
HDMI 18G to DisplayPort 1.2
This product has been designed to
Benutzerhandbuch
Einführung
Wir freuen uns, dass Ihre Wahl auf ein Lindy-Produkt gefallen
ist und danken Ihnen für Ihr Vertrauen. Sie können sich
jederzeit auf unsere Produkte und einen guten Service
verlassen. Dieser HDMI 18G auf DisplayPort 1.2 Konverter mit
USB-Stromversorgung unterliegt einer 2-Jahres Lindy
Herstellergarantie und lebenslangem kostenlosen,
technischen Support. Bitte lesen Sie diese Anleitung sorgfältig
und bewahren Sie sie auf.
Der Lindy HDMI 18G auf DisplayPort 1.2 Konverter erlaubt
den Anschluss von HDMI-Quellgeräten wie PC, Blu-ray Player
oder Mediaplayer an DisplayPort-Monitore für Digital Signage
und großformatige Displays. Zur Stromversorgung ist ein
USB-Kabel integriert.
Lieferumfang
•
HDMI 18G auf DisplayPort 1.2 Konverter
•
Dieses Handbuch
Spezifikationen
•
Konvertiert HDMI 18G in DisplayPort 1.2 Signale
•
Unterstützt Auflösungen bis 3840x2160@60Hz 4:4:4
8Bit SDR
•
Chipsatz: LT6711A
•
Unterstützt HDCP 1.4/2.2
•
Unterstützt 7.1 LPCM digitales Audio bis 192kHz 24Bit
•
Integriertes USB-Kabel zur Stromversorgung
Installation
Stecken Sie den HDMI-Stecker des HDMI 18G auf
DisplayPort 1.2 Konverters in den HDMI-Port des Quellgeräts.
Die DisplayPort-Buchse des Konverters verbinden Sie mit
dem DisplayPort-Eingang Ihres Monitors. Verwenden Sie
dazu das DisplayPort-Kabel, das dem Display im Allgemeinen
beiliegt.
Zur Stromversorgung kann das integrierte USB-Kabel mit dem
USB Port oder einem USB-Netzteil verbunden werden.
Deutsch
