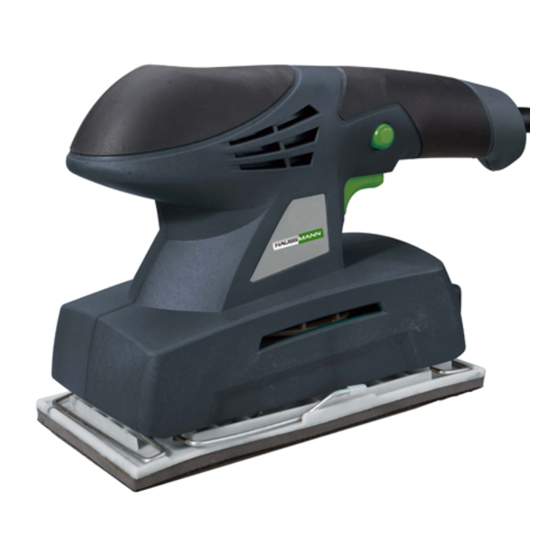

PONCEUSE 1/3 FEUILLE
Guide de l'utilisateur (p.2)
1/3 SHEET SANDER
Operator's Manual (p.13)
Service à la clientèle / Customer Service: 1-866-206-0888
Notre personnel du service à la clientèle est disponible pour vous aider. Pour obtenir de l'aide pour le montage de votre produit, pour signaler des
pièces endommagées ou manquantes, ou pour toute autre information, veuillez composer notre numéro sans frais: 1-866-206-0888.
Enregistrez votre produit
Nous vous invitons à enregistrer votre produit en ligne afin de faciliter les communications; pour ce faire, veuillez visiter le www.outilshaussmann.com
CONSERVEZ CE GUIDE
Vous aurez besoin de ce guide pour les règles de sécurité, le fonctionnement et la garantie. Conservez-le avec votre facture d'origine dans un endroit sûr au
sec pour référence future.
Our Customer service staff is available to help you. For help with product assembly, to report damaged or missing parts, or for
any other information, please call our toll-free number: 1-866-206-0888.
Register your product
We invite you to register your product online to make future communications easier. To do so, simply visit our website www.haussmanntools.com.
SAVE THIS MANUAL
You will need this manual for safety instructions, operating procedures, and warranty. Put it and the original sales invoice in a safe, dry place for future
reference.
PT110636
59595052
Advertisement
Chapters
Table of Contents
Related Manuals for Haussmann PT110636
Summary of Contents for Haussmann PT110636
- Page 1 PT110636 59595052 PONCEUSE 1/3 FEUILLE Guide de l’utilisateur (p.2) 1/3 SHEET SANDER Operator’s Manual (p.13) Service à la clientèle / Customer Service: 1-866-206-0888 Notre personnel du service à la clientèle est disponible pour vous aider. Pour obtenir de l’aide pour le montage de votre produit, pour signaler des pièces endommagées ou manquantes, ou pour toute autre information, veuillez composer notre numéro sans frais: 1-866-206-0888.
- Page 2 Veuillez vous référer à la page 6 pour une description des composantes. Please refer to page 18 for the parts description.
-
Page 3: Table Of Contents
TABLE DES MATIÈRES Symboles d'avertissement ................. Règles de sécurité ..................Règles de sécurité additionnelles ............... Application ....................Caractéristiques techniques ............... Montage ..................... p.7 Fonctionnement ..................p.8 Entretien ....................p.9 Garantie ....................p.10 Liste des pièces ..................p.11 Schéma ...................... p.12 SYMBOLES D'AVERTISSEMENT Veuillez lire attentivement toutes les instructions de sécurité... - Page 4 RÈGLES DE SÉCURITÉ AVERTISSEMENT! Lisez attentivement toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et des instructions peuvent entraîner un choc électrique, un incendie et/ou une grave blessure. 1. Sécurité de la zone de travail a) Gardez la zone de travail propre et bien éclairée.
-
Page 5: Règles De Sécurité
RÈGLES DE SÉCURITÉ c) Évitez tout démarrage accidentel. Assurez-vous que l’interrupteur est à la position OFF avant de raccorder l’outil à l’alimentation électrique, de le prendre ou de le transporter. Porter des outils électriques avec le doigt posé sur l'interrupteur ou brancher l'outil alors qu'il est en état de marche augmente les risques d'accident. -
Page 6: Règles De Sécurité Additionnelles
RÈGLES DE SÉCURITÉ ADDITIONNELLES 1. N’utilisez la ponceuse que pour le ponçage à sec. L'eau qui pénètre dans l’appareil augmente les risques de choc électrique. 2. Le ponçage du métal produit des étincelles. Veillez à ne mettre personne à risque lors de la production d'étincelles. Retirez tout matériau combustible à proximité... -
Page 7: Application
4. Raccord 5. Levier de fixation du papier 6. Plaque de ponçage CARACTÉRISTIQUES TECHNIQUES Code produit 59595052 Numéro de modèle PT110636 Tension nominale 120 V AC / 60 Hz Courant nominal 1,6 A Vitesse à vide 12000 orb/min Dimensions de la plaque... -
Page 8: Montage
MONTAGE AVERTISSEMENT ! Avant d'effectuer le réglage de l'outil ou d’en faire l’entretien, assurez-vous qu’il est en position ARRÊT et que la fiche est débranchée de la prise murale. Choisir le papier abrasif de grain adéquat Vous pouvez acheter du papier abrasif de grains divers chez votre marchand local. Utilisez un gros grain pour poncer les finis grossiers, un grain moyen pour lisser la pièce de travail et un grain fin pour la finition. -
Page 9: Fonctionnement
MONTAGE Tenez le papier abrasif en position et insérez le bord du papier abrasif sous le dispositif de serrage de papier avant. Poussez la poignée du dispositif de fixation du papier vers le bas et installez-la dans la rainure de retenue. En appliquant une légère tension sur le papier abrasif pour qu'il adhère bien à... -
Page 10: Entretien
FONCTIONNEMENT AVERTISSEMENT ! Attendez que l’appareil se soit complètement immobilisé avant de le poser. Ponçage de surfaces Mettez l’appareil en marche, positionnez-le avec la surface de ponçage complète sur la surface à poncer et déplacez-le en appliquant une pression modérée sur la pièce de travail. -
Page 11: Garantie
GARANTIE Merci d'avoir acheté cet outil HAUSSMANN. Ces outils ont été conçus pour répondre à des normes de qualité supérieure très strictes et sont garantis pour usage domestique contre tout défaut de fabrication pour 36 mois suivant la date d'achat. Cette garantie n'a aucune incidence sur vos droits prévus par la loi. -
Page 12: Liste Des Pièces
LISTE DES PIÈCES Voir le schéma à la page suivante DESCRIPTION DESCRIPTION Stator Base éponge Roulement 607 Vis taraudeuse ST 3,9 x 12 Porte-balai Rondelle Balai au carbone Sac à poussières Boîtier de balais Fil d'acier Armature Raccord Boîtier gauche Vis taraudeuse ST 3,9 x 12 Ventilateur en plastique Cordon d'alimentation... -
Page 13: Schéma
SCHÉMA / SCHEMATIC DRAWING... - Page 14 PARTS LIST Please refer to the schematic drawing on the preceding page. DESCRIPTION DESCRIPTION Stator Sponge base Bearing 607 Tapping screw ST3.9X12 Brush holder Washer Carbon brush Dust bag Brush Box Steel wire Armature Connector Left housing Tapping screw ST3.9X12 Plastic fan Power cord set Aluminum fan...
- Page 15 TABLE OF CONTENTS Schematic Drawing ..................p.12 Parts List ....................... p.13 Safety symbols ..................... p.14 Safety instructions ..................p.15 Additional safety warnings ................p.17 Application ....................p.17 Specifications ....................p.18 Assembly ...................... p.18 Operation ...................... p.20 Maintenance ....................p.21 Warranty ......................p.21 SAFETY SYMBOLS Please read all of the safety and operating instructions carefully before using this tool.
-
Page 16: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury. 1. Work area safety a) Keep work area clean and well lit. Cluttered or dark areas invite accidents. b) Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. - Page 17 SAFETY INSTRUCTIONS d) Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury. e) Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations.
-
Page 18: Additional Safety Warnings
ADDITIONAL SAFETY WARNINGS 1. Use the power tool only for dry sanding. Penetration of water into the power tool increases the risk of an electric shock. 2. Sparking occurs when sanding metal materials. Pay attention that no persons are put at risk through sparking. Remove any combustible materials in the vicinity of the work area. -
Page 19: Specifications
1. Lock button 2. On/Off switch 3. Dust bag 4. Connector 5. Sandpaper clamp lever 6. Sanding pad SPECIFICATIONS Code PT110636 Model number PT110636 Voltage rating 120 V AC / 60 Hz Current rating 1.6 amp No-load speed 12 000 OPM Pad size 3-5/8”... - Page 20 ASSEMBLY WARNING! Do not use the same sanding sheet for wood and metal. Metal particles become embedded in the sandpaper and will scour a wooden surface. FITTING THE SANDPAPER Your sander uses 1/3 sheet sandpaper, or pre-cut punched nylon backed sheets. 1) Using the clamp system Note: Please refer to the graphic page on page 1 for tool part reference numbers indicated below.
-
Page 21: Operation
OPERATION WARNING ! Always use the correct voltage: The voltage of the power source must match with the values on the nameplate of the power tool. Switching On and Off Note: Please refer to the graphic page on page 1 for tool part reference numbers indicated below. -
Page 22: Maintenance
WARNING! Water must never come into contact with the tool. WARRANTY Thank you for investing in a HAUSSMANN power tool. These products have been made to demanding, high-quality standards and are guaranteed for domestic use against manufacturing faults for a period of 36 months from the date of purchase.
