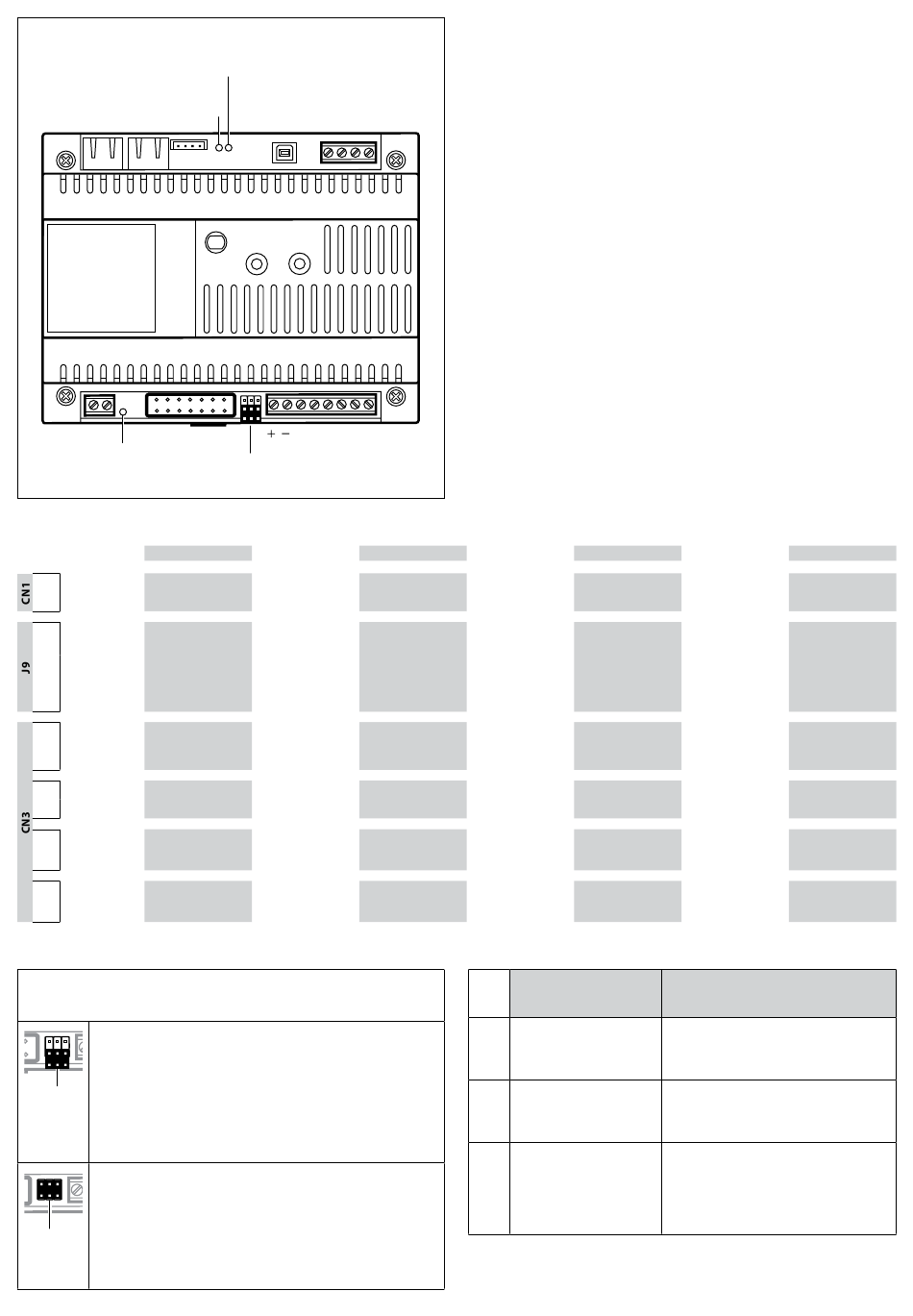

Bpt ETI-XIP APP Instructions Manual page 2

ETH SWITCH
J2 J1
CN1
+ Ð
LED
DATI
Morsettiere Terminal boards
+
Alimentazione Power supply
14-18 VDC 14-18 VDC
–
LED
J8
ACT
C Comune Common
I1
LED Ingresso 1 Input 1
I2 Ingresso 2 Input 2
I3 Ingresso 3 Input 3
USB
RST
C I1 I2 I3
+
Alimentazione Power supply
14-18 VDC 14-18 VDC
–
LED
J8
ACT
A
Audio
Audio
A
+
RST USB
Data line
D Linea Dati C I1 I2 I3
–
+
Video signal
Segnale Video
V
–
Funzione del jumper – Jumper function – Funktion der Verbindungsdrähte
Fonction des jumper – Función de los jumpers – Função dos jumpers
De functie van de jumper – Функция перемычки
Default-Posto esterno NON collegato alla morsettiera CN3
Default entry panel NOT connected to the CN3 terminal board
Standard-Außenstation NICHT an die Klemmleiste CN3 angeschlossen
Par défaut-Poste extérieur NON raccordé au bornier CN3
J7 Por defecto-Placa exterior NO conectada a la bornera CN3
Default-Placa botoneira NÃO ligada à régua de bornes CN3
Default-Buitenpost NIET aangesloten op het klemmenbord CN3
По умолчанию-Вызывная панель НЕ подключена к клеммной
колодке CN3
Posto esterno collegato alla morsettiera CN3
Entry panel connected to the CN3 terminal board
Außenstation an die Klemmleiste CN3 angeschlossen
Poste extérieur raccordé au bornier CN3
Placa exterior conectada a la bornera CN3
J7
Placa botoneira ligada à régua de bornes CN3
Buitenpost aangesloten op het klemmenbord CN3
Вызывная панель подключена к клеммной колодке CN3
2
LED
ACT
LED
STAT
USB
CN2 RST
C I1 I2 I3
J9
CN6
A A + D – + V –
J7
Klemmenbretter
Stromversorgung
14-18 VDC
Gemeinsamer
Kontakt
Eingang 1
Eingang 2
Eingang 3
Stromversorgung
14-18 VDC
Audio
Datenleitung
Videosignal
Funzione dei connettori
J1: Porta Ethernet 10/100 Mb
J2: Porta Ethernet 10/100 Mb
CN6: Connettore per collegamento con
VA/08-K
CN2: Riservato per utilizzi futuri.
USB: Connettore per la programmazione
da PC
Function of connectors
J1: Ethernet Port 10/100 Mb
J2: Ethernet Port 10/100 Mb
CN6: Connector for connection VA/08-K
CN2: Reserved for future use.
USB: Connector for programming from
a PC
Funktion der Steckverbinder
J1: Ethernet-Port 10/100 Mb
J2: Ethernet-Port 10/100 Mb
CN6: Stecker für den Anschluss VA/08
CN2: Für zukünftige Benutzung reser-
viert.
USB: Steckverbinder für die Programmie-
rung mit PC
Fonction des connecteurs
CN3
J1: Port Ethernet 10/100 Mbps
J2: Port Ethernet 10/100 Mbps
CN6: Connecteur pour VA/08 connexion
CN2: Réservé pour utilisations futures.
USB: Connecteur pour la programmation
depuis PC
Borniers Borneras
Alimentation Alimentación
14-18 VDC 14-18 VDC
Commun Común
Entrée 1 Entrada 1
Entrée 2 Entrada 2
Entrée 3 Entrada 3
Alimentation Alimentación
14-18 VDC 14-18 VDC
Audio Sonido
Ligne de Données Línea de Datos
Signal Vidéo Señal de Vídeo
Colore - Colour - Farbe -
Couleur - Color -
Cor - Kleur - Цвет
LED Blu - Blue - Blau - Bleu - Azul -
STAT
Azul - Blauw -
Verde - Green - Grün - Vert
LED
- Verde - Verde - Groen -
ACT
Зеленый
Rosso - Red - Rot - Rouge
LED
- Rojo - Vermelho - Rood -
DATI
Красный
Función de los conectores
J1: puerto Ethernet 10/100 Mb
J2: puerto Ethernet 10/100 Mb
CN6: Conector para conexión VA/08
CN2: Reservado para usos futuros.
USB: Conector para la programación
desde PC
Função dos conectores
J1: Porta Ethernet 10/100 Mb
J2: Porta Ethernet 10/100 Mb
CN6: Conector para conexão VA/08
CN2: Reservado para usos futuros.
USB: Conector para a programação com
PC
Functie van de connectoren
J1: Ethernet-poort 10/100 Mb
J2: Ethernet-poort 10/100 Mb
CN6: Aansluiting voor aansluiting met
VA/08-K
CN2: Voorbehouden voor toekomstig
gebruik.
Функции разъемов
J1: Ethernet разъем 10/100 Mб
J2: Ethernet разъем 10/100 Mб
CN6: Разъем подключения VA/08-K
CN2: Зарезервировано для будущих
нужд
USB: Разъем для программирования с
PC
Réguas de bornes Klemmenborden
Alimentação Voeding
14-18 VDC 14-18 VDC
Comum Gemeenschappelijk
Entrada 1 Ingang 1
Entrada 2 Ingang 2
Entrada 3 Ingang 3
Alimentação Voeding
14-18 VDC 14-18 VDC
Áudio Audio
Linha de dados Lijn gegevens
Sinal de vídeo Videosignalen
Significato - Meaning - Bedeutung -
Signification - Significado - Significado
- Betekenis - Значение
Stato del dispositivo - Device status -
Status der Vorrichtung - État du dispositif -
Синий Estado del dispositivo - Estado do dispositivo-
Status van het toestel - Статус устройства
Attività in corso - Activity in progress -
Laufender Betrieb - Activité en cours -
Actividad en curso - Actividade em curso -
Lopende activiteit - Устройство активно
Trasmissione dati in corso - Data transmission
in progress - Datenübertragung läuft -
Transmission des données en cours -
Transmisión de datos en curso - Transmissão
de dados em curso - Transmissie gegevens -
Идет передача данных
Панель выводов
Источник питания
14–18 В пост. тока
Общий
Вход
1
Вход
2
Вход 3
Питание вызывной
панели 14–18 В
пост. тока
Аудио
Данные
Видео
