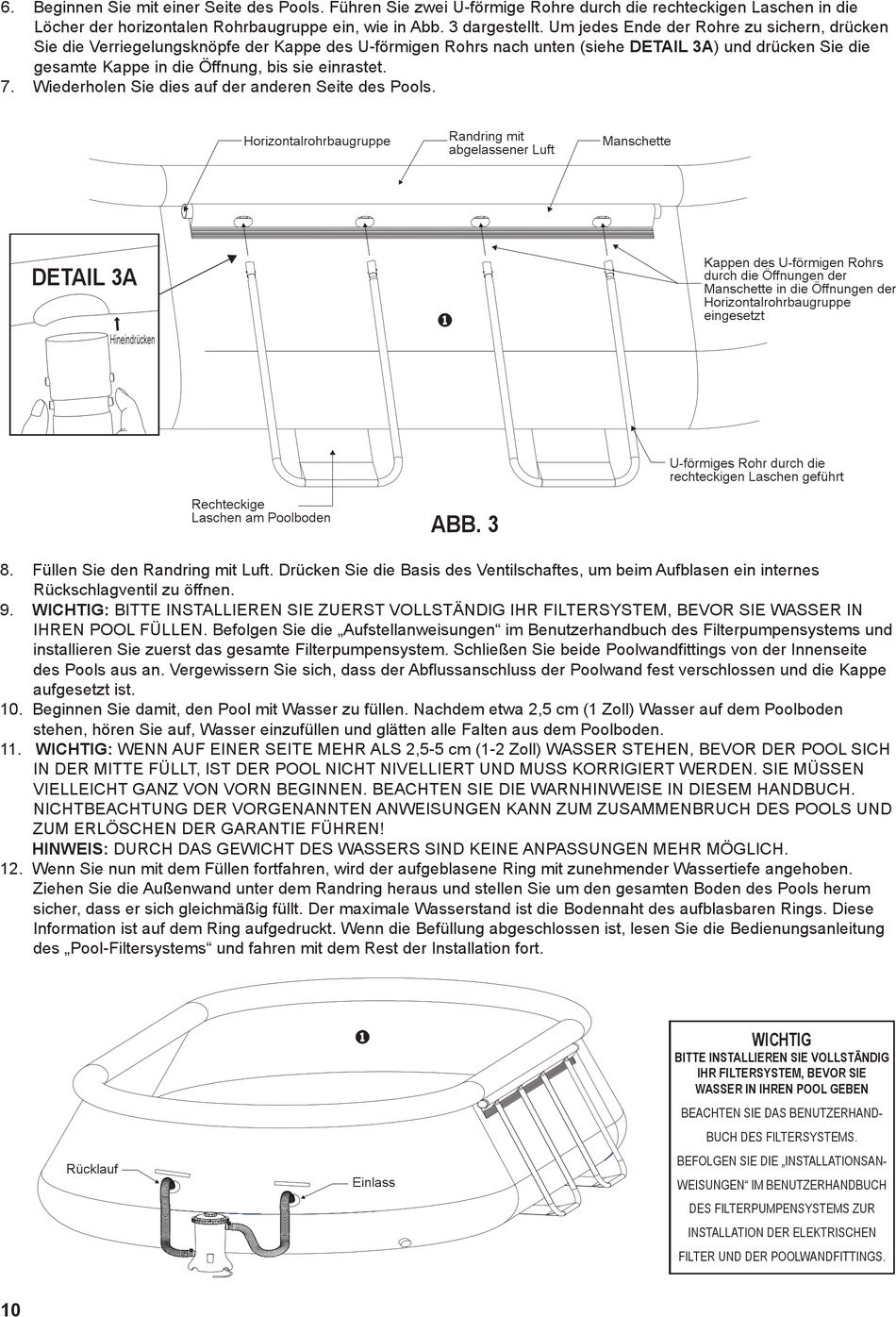

SUMMER WAVES QUICK SET OVAL POOL User Manual page 10

6. Beginnen Sie mit einer Seite des Pools. Führen Sie zwei U-förmige Rohre durch die rechteckigen Laschen in die
Löcher der horizontalen Rohrbaugruppe ein, wie in Abb. 3 dargestellt. Um jedes Ende der Rohre zu sichern, drücken
Sie die Verriegelungsknöpfe der Kappe des U-förmigen Rohrs nach unten (siehe DETAIL 3A) und drücken Sie die
gesamte Kappe in die Öffnung, bis sie einrastet.
7. Wiederholen Sie dies auf der anderen Seite des Pools.
DETAIL 3A
Hineindrücken
8. Füllen Sie den Randring mit Luft. Drücken Sie die Basis des Ventilschaftes, um beim Aufblasen ein internes
Rückschlagventil zu öffnen.
WICHTIG: BITTE INSTALLIEREN SIE ZUERST VOLLSTÄNDIG IHR FILTERSYSTEM, BEVOR SIE WASSER IN
9.
IHREN POOL FÜLLEN. Befolgen Sie die „Aufstellanweisungen" im Benutzerhandbuch des Filterpumpensystems und
installieren Sie zuerst das gesamte Filterpumpensystem. Schließen Sie beide Poolwandfittings von der Innenseite
des Pools aus an. Vergewissern Sie sich, dass der Abflussanschluss der Poolwand fest verschlossen und die Kappe
aufgesetzt ist.
10. Beginnen Sie damit, den Pool mit Wasser zu füllen. Nachdem etwa 2,5 cm (1 Zoll) Wasser auf dem Poolboden
stehen, hören Sie auf, Wasser einzufüllen und glätten alle Falten aus dem Poolboden.
11. WICHTIG: WENN AUF EINER SEITE MEHR ALS 2,5-5 cm (1-2 Zoll) WASSER STEHEN, BEVOR DER POOL SICH
IN DER MITTE FÜLLT, IST DER POOL NICHT NIVELLIERT UND MUSS KORRIGIERT WERDEN. SIE MÜSSEN
VIELLEICHT GANZ VON VORN BEGINNEN. BEACHTEN SIE DIE WARNHINWEISE IN DIESEM HANDBUCH.
NICHTBEACHTUNG DER VORGENANNTEN ANWEISUNGEN KANN ZUM ZUSAMMENBRUCH DES POOLS UND
ZUM ERLÖSCHEN DER GARANTIE FÜHREN!
HINWEIS: DURCH DAS GEWICHT DES WASSERS SIND KEINE ANPASSUNGEN MEHR MÖGLICH.
12. Wenn Sie nun mit dem Füllen fortfahren, wird der aufgeblasene Ring mit zunehmender Wassertiefe angehoben.
Ziehen Sie die Außenwand unter dem Randring heraus und stellen Sie um den gesamten Boden des Pools herum
sicher, dass er sich gleichmäßig füllt. Der maximale Wasserstand ist die Bodennaht des aufblasbaren Rings. Diese
Information ist auf dem Ring aufgedruckt. Wenn die Befüllung abgeschlossen ist, lesen Sie die Bedienungsanleitung
des „Pool-Filtersystems" und fahren mit dem Rest der Installation fort.
Rücklauf
10
Horizontalrohrbaugruppe
Rechteckige
Laschen am Poolboden
1
Einlass
Randring mit
Manschette
abgelassener Luft
1
ABB. 3
Kappen des U-förmigen Rohrs
durch die Öffnungen der
Manschette in die Öffnungen der
Horizontalrohrbaugruppe
eingesetzt
U-förmiges Rohr durch die
rechteckigen Laschen geführt
WICHTIG
BITTE INSTALLIEREN SIE VOLLSTÄNDIG
IHR FILTERSYSTEM, BEVOR SIE
WASSER IN IHREN POOL GEBEN
BEACHTEN SIE DAS BENUTZERHAND-
BUCH DES FILTERSYSTEMS.
BEFOLGEN SIE DIE „INSTALLATIONSAN-
WEISUNGEN" IM BENUTZERHANDBUCH
DES FILTERPUMPENSYSTEMS ZUR
INSTALLATION DER ELEKTRISCHEN
FILTER UND DER POOLWANDFITTINGS.
