Heitronic 42207 Installation And Operating Instructions Manual

D Installations- und Bedienungsanweisung

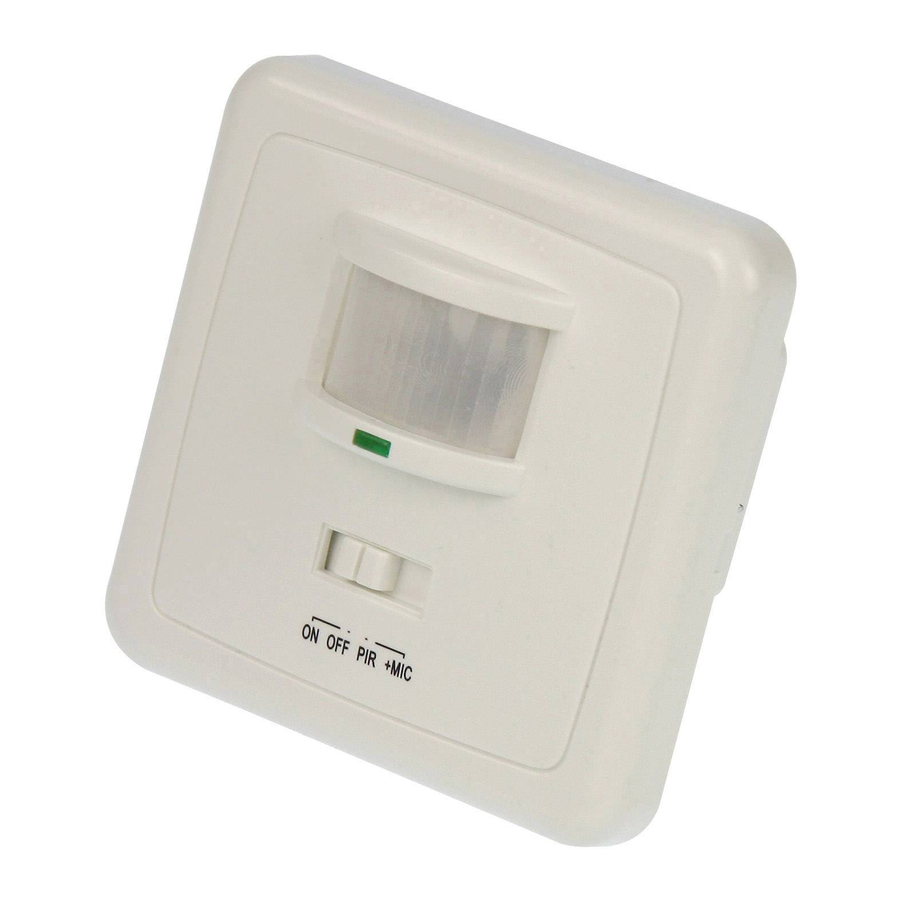

Infrarot Bewegungsmelder weiß
Art. Nr. 42207
Herzlichen Dank, dass Sie sich für den Kauf unseres Bewegungsmelders entschieden haben.
Unser Produkt ist aus robusten und hochwertigen Materialien hergestellt. Der Einsatz des
Bewegungsmelders kann nur im Innenbereich, wie z.B. Flure, Treppen und Keller erfolgen. Der
Bewegungsmelder ist mit einem Dämmerungssensor und Lärmsensor ausgerüstet. Es kann die
Helligkeitsempfindlichkeit, Einschaltdauer, Reichweite und Lärmempfindlichkeit eingestellt werden.
Lesen Sie diese Installations- und Bedienungsanweisung sorgfältig durch und bewahren Sie
diese für späteres Nachschlagen gut auf.
Bei Sach- und Personenschäden durch Nichtbeachten der Anleitung, durch unsachgemäße
Handhabung oder für vorgenommene Änderungen am Produkt übernehmen wir keine Haftung
Verpackungsinhalt:

1 Bewegungsmelder

Installation- und Bedienungsanweisung
Technische Daten:
Anschluss
Schaltkapazität
Mindestlast
Schutzart
Sensor
Sensor-Reichweite
Erfassungsbereich
Installationshöhe
Umgebung
Ansprechhelligkeit
Einschaltdauer
Lärmempfindlichkeit
Verbrauch
Sicherung
Sicherheits- und Warnhinweise:

Nehmen Sie den Bewegungsmelder vorsichtig aus der Verpackung.

Bevor Sie den Bewegungsmelder in Betrieb nehmen, versichern Sie sich, dass dieser auf
dem Transportweg nicht beschädigt wurde.

Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!

Bei Beschädigungen am Bewegungsmelder ist die Inbetriebnahme strengstens untersagt.
Nehmen Sie niemals selbst Reparaturen an defekten Teilen vor. Reparaturen müssen von
ausgebildeten Elektro-Fachkräften vorgenommen werden.

Montieren Sie den Bewegungsmelder nicht in unmittelbarer Nähe von Hitzquellen.

Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen führen
zum Erlöschen der Garantie (Gewährleistung).
Pflege und Wartung:

Zur Reinigung des Sensors verwenden Sie ein trockenes oder leicht angefeuchtetes Tuch.

Verwenden Sie niemals Chemikalien, brennbare Reiniger oder Scheuermittel. Diese können
die Oberflächenbeschichtung und/oder die Isolierungen beschädigen.
Entsorgung:

Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen
nicht als Hausmüll entsorgt werden.
Installationsanweisung Art. Nr. 42207
220 -240V, 50 Hz
bis max. 500W (Glühlampen, Halogenlampen)
>40W
IP 20
Infrarot-Detektor
4-9m (einstellbar)
140°
1 – 1,8m
-20°C - +40°C,
zwischen Dunkelheit und Tageslicht ( einstellbar ca. 3 – 2000 Lux)
ca. 10 Sekunden bis max. 7 Minuten (einstellbar)
ca. 30db – 90 db (einstellbar)
0,1W Stand by, 0,45W bei Schaltung
2,5A, 250V
Seite 1 von 3
.
®
Heitronic
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein
Stand 01.2012
