Summary of Contents for Invicta 945044

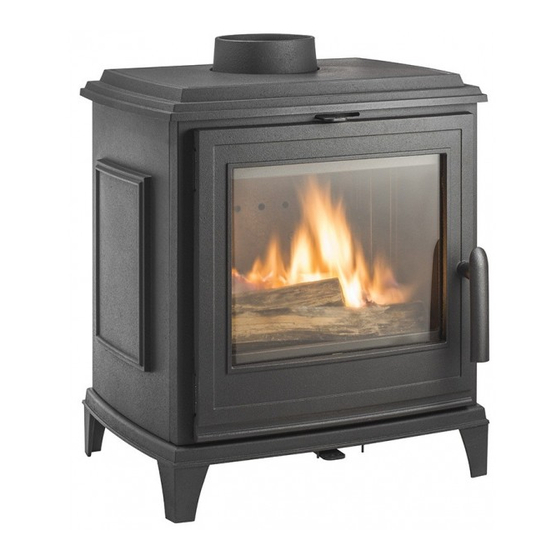

- Page 1 Poêle SEDAN S Référence: 945044 Poêle à bois SEDAN S Référence 945044 PhL le 24/04/2017 Page 1 sur 15 www.pieces-de-poele.com...
- Page 2 Poêle SEDAN S Référence: 945044 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent, suivant EN 13240 : Puissance nominale 5 kW Rendement...
- Page 3 Poêle SEDAN S Référence: 945044 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
- Page 4 Poêle SEDAN S Référence: 945044 PhL le 24/04/2017 Page 4 sur 15 www.pieces-de-poele.com...
- Page 5 Poêle SEDAN S Référence: 945044 Nbr Désignation Référence Socle F612326B Registre d’air primaire AT610113A Vis tête fraisée de 6x20 AV8636200 Bride de registre AT610112A AV7100060 Ecrou de 6 Fond F612327B Côté gauche F612329U Côté droit F612328U Façade F612330U Registre d’air secondaire AT610111A Guide d’air...
-
Page 6: Conseils D'installation
Poêle SEDAN S Référence: 945044 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées. - Page 7 Poêle SEDAN S Référence: 945044 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un embrasement satisfaisant du bois : Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans embrasement...
- Page 8 SEDAN S stove Reference: 9450/ver1.1 SEDAN S Wood stove Reference 6450 DEFRA Par SP le 24/05/2017 Page 8 of 15 www.pieces-de-poele.com...
- Page 9 SEDAN S stove Reference: 9450/ver1.1 Specific instructions for installation and use of this model Please examine these specific complementary instructions carefully in addition to the general instructions also delivered with the appliance Characteristics and performance in intermittent running conditions, per EN 13240: Nominal power 5 kW Yield...
- Page 10 SEDAN S stove Reference: 9450/ver1.1 APPLIANCE INSTALLATION INSTRUCTIONS To keep the temperature of the stove’s surrounding walls down to 65°C above ambient, the minimum distances shown on the diagram below must be adhered to. If the surrounding walls are made from incombustible materials and are not susceptible to degradation under heat (wall temperatures up to 200°C), this clearance can be reduced to 150mm PLAN VIEW OF STOVE INSTALLATION Back...
- Page 11 SEDAN S stove Reference: 9450/ver1.1 Par SP le 24/05/2017 Page 11 of 15 www.pieces-de-poele.com...
- Page 12 SEDAN S stove Reference: 9450/ver1.1 Item Item Reference Base F612326B Primary air intake regulator AT610113A Countersunk screw M6 x 20 AV8636200 Regulator brackets AT610112A M6 nut AV7100060 Backplate F612327B F612329U Left sideplate Right sideplate F612328U Front frame F612330U Secondary air intake regulator AT610111A Intake air guide F612333B...
-
Page 13: Very Important
SEDAN S stove Reference: 9450/ver1.1 VERY IMPORTANT In addition to this document, please carefully examine the “INSTRUCTIONS FOR INSTALLATION AND USE OF WOOD STOVES” supplied with the appliance. INSTALLATION HINTS The negative pressure in the fume duct must measure between 6 and 12 Pascals. Use a manometer to verify the measurement when hot. A draught régulator is needed in almost all cases for regulating the draught to within recommended values. - Page 14 SEDAN S stove Reference: 9450/ver1.1 Whichever operating mode you choose (standard power or slow burning), make sure each new addition of wood catches fire as soon as it is placed in the appliance and that the flame is sustained. If this is not the case, open the burning rate damper (“registre de réglage d’allure”...
- Page 15 SEDAN S stove Reference: 9450/ver1.1 “The Clean Air Act 1993 and Smoke Control Areas” Under the Clean Air Act local authorities may declare the whole or part of the district of the authority to be a smoke control area. It is an offence to emit smoke from a chimney of a building, from a furnace or from any fixed boiler if located in a designated smoke control area.
