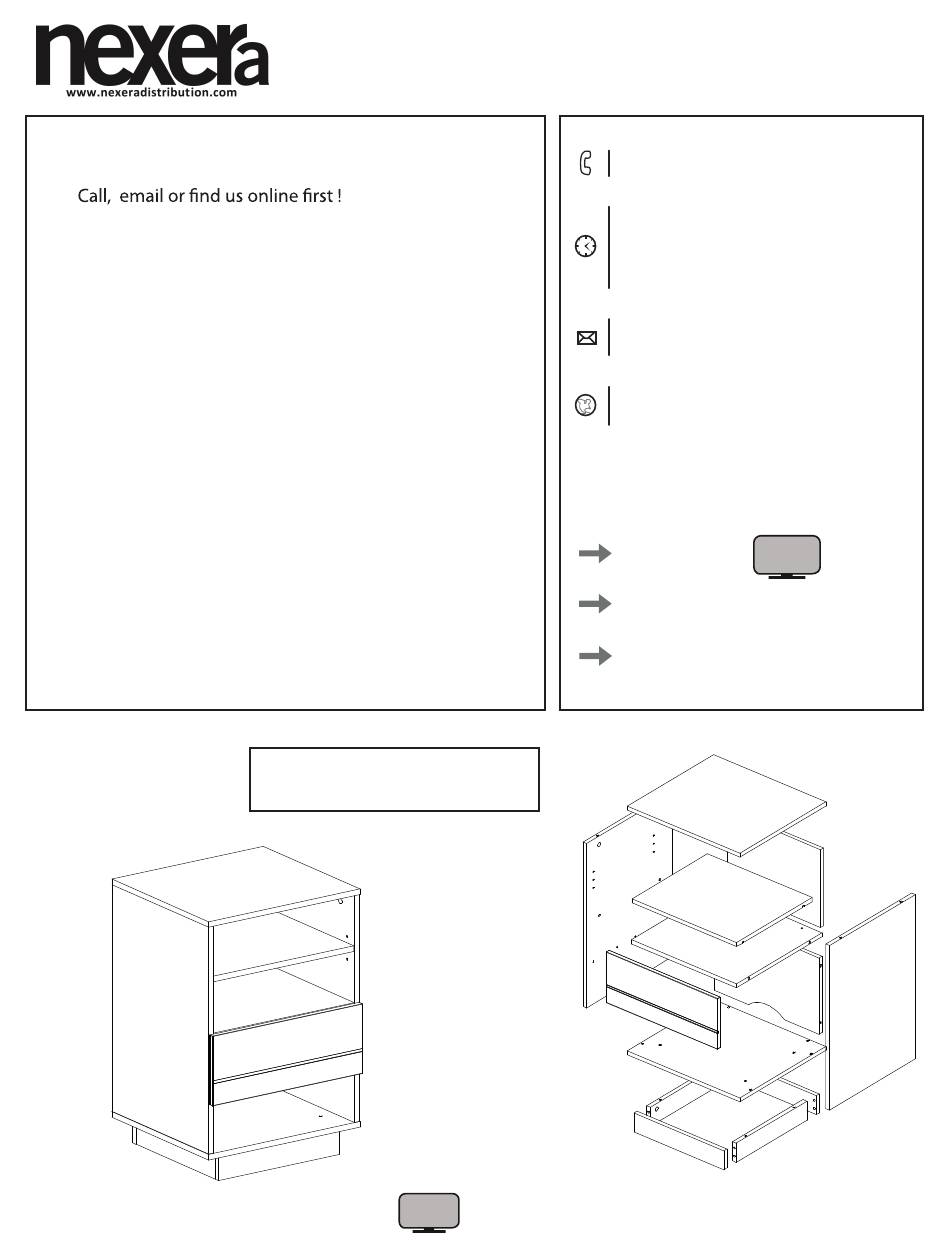

We're here to help - Do not return this product !
.
.
If you need help with assembly
.
If you received a damaged or defective part
If you are missing hardware
We will process replacement parts in 3-5 business days
or less. Parts are shipped via FedEx Ground or mail.
Nous sommes là pour vous - Ne retournez pas ce produit !
Appelez, écrivez ou trouvez-nous en ligne d'abord !
.
.
Si vous avez besoin d'aide avec l'assemblage
.
Si vous avez une pièce manquante ou endommagée
S'il vous manque de la quincaillerie
Nous vous enverrons les pièces de rechange dans un délai de
3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées
via FedEx Ground ou par la poste.
105242
product number
numéro de produit
Lot #
75 lb
25 lb
25 lb
25 lb
How-to videos
Vidéos d'aide
Instructions d'assemblage
nexeradistribution.com
VIDEO
Assembly instructions
1 877 629-9022
CANADA / USA
Monday to Friday
7:30 AM - 4 PM - Eastern Time
Lundi au vendredi
7:30h à 16h - Heure normale de l'Est
Email / Courriel
service@nexeradistribution.com
Webpage / Page web
www.nexeradistribution.com
Online resources
Ressources disponibles en ligne
How-to videos
VIDEO
Vidéos d'aide
FAQ's
Questions fréquentes
Order replacement parts
Commande de pièces de remplacement
C1
A1
F1
E1
XC1
D1
H1
G1
G1
R1
J1
B1
H1
65-105242_R2
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for NEXERa 105242
Summary of Contents for NEXERa 105242
- Page 1 Nous vous enverrons les pièces de rechange dans un délai de 3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées Order replacement parts via FedEx Ground ou par la poste. Commande de pièces de remplacement 105242 product number numéro de produit Lot # 75 lb...
- Page 2 Read these assembly instructions carefully before beginning. Verify that you have in hands all the wood parts and hardware. Keep this document for future reference. Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les composantes de bois et de quincaillerie sont présentes. Conservez ce document. Two people are required to assemble and move this unit.
-
Page 3: Hardware List
Hardware List Liste de Quincaillerie # 0203 # 0110 # 0111 # 2200 # 0105 # 0532 # 0207 # 0527 # 2300 For drawers Pour tiroirs # 0542 # 0204 # 1119 # 1110 set of 4 ensemble de 4 # 0911... - Page 4 Using the 6 screws # 0110, fasten the 2 drawer slides # 0911 (CL and CR) to the panels A1 and B1 VIDEO Utilisez les 6 vis # 0110 pour installer les 2 coulisses # 0911 (CL et CR) sur les panneaux A1 et B1 Important Cette vis en premier # 0110...
- Page 5 Install 6 wood dowels # 0207 into both panels H1 and the panel J1 Installez 6 goujons de bois # 0207 dans les 2 panneaux H1 et le panneau J1 # 0207 Install 14 push bolts # 2200 into the panels A1, B1, C1 and both panels G1 VIDEO Installez 14 boulons # 2200 sur les panneaux A1, B1, C1 et les 2 panneaux G1 # 2200...
- Page 6 Fasten both panels G1 to the 2 panels H1. Then, tighten the 4 cam locks # 0203 located on both panels H1 Assemblez les 2 panneaux G1 avec les 2 panneaux H1. Serrez ensuite les 4 excentriques # 0203 se trouvant sur les 2 panneaux H1 IMPORTANT Turn clockwise 2/3 of a turn Tournez vers la droite 2/3 de tour...
- Page 7 Use 4 screws # 0111 to fasten the panel D1 to the assembled base. Use the Allen key # 2300 to tighten the 4 screws. Add 1 cap #0532 over each screw # 0111 Utilisez 4 vis # 0111 pour assembler le panneau D1 avec la base assemblée. Utilisez la clé Allen # 2300 pour serrer les 4 vis.
- Page 8 Use 6 screws # 0111 to fasten the assembled base to the assembled unit. Use the Allen key # 2300 to tighten the 6 screws # 0111 Utilisez 6 vis # 0111 pour assembler la base avec l’unité déjà assemblée. Utilisez la clé Allen # 2300 pour serrer les 6 vis # 0111 # 0111 # 2300...
- Page 9 Install 2 metal pins # 1110 into the holes located at the bottom edge of panel R1 Installez 2 supports en acier # 1110 dans les trous situés sur le chant inférieur du panneau R1 # 1110 Install 4 shelf supports # 1110 into the panels A1 and B1. Then, place the shelf F1 into the unit.
- Page 10 Insert the removable back panel R1 into the groove located underneath panel C1. Then, align the 2 metal pins located at the base of the panel R1 with the 2 holes located on the panel E1 Insérez le panneau R1 dans la rainure située sur la face inférieure du panneau C1. Abaissez ensuite le panneau R1 et alignez les 2 supports en acier situés sous le panneau avec les 2 trous situés sur le panneau E1 VIDEO...
- Page 11 Install 2 small cam locks # 0204 into panels V and W. Install 2 push bolts # 2200 on the panel XC1. Insert 4 wood dowels # 0207 into panels V, W and Y Installez 2 mini excentriques # 0204 dans les panneaux V et W. Installez 2 boulons # 2200 dans le panneau XC1.
- Page 12 Insert the drawer bottom into the grooves located on panels V and W VIDEO Insérez le fond de tiroir dans les 2 rainures des panneaux V et W Drawer bottom must enter into drawer bottom fond de tiroir the groove located on panel XC1 Le fond de tiroir doit entrer dans la rainure se trouvant sur la façade XC1 Fasten the panel Y to both panels V and W.
- Page 13 VIDEO Installez le tiroir dans l’unité...
- Page 14 nexeradistribution.com 2019...
