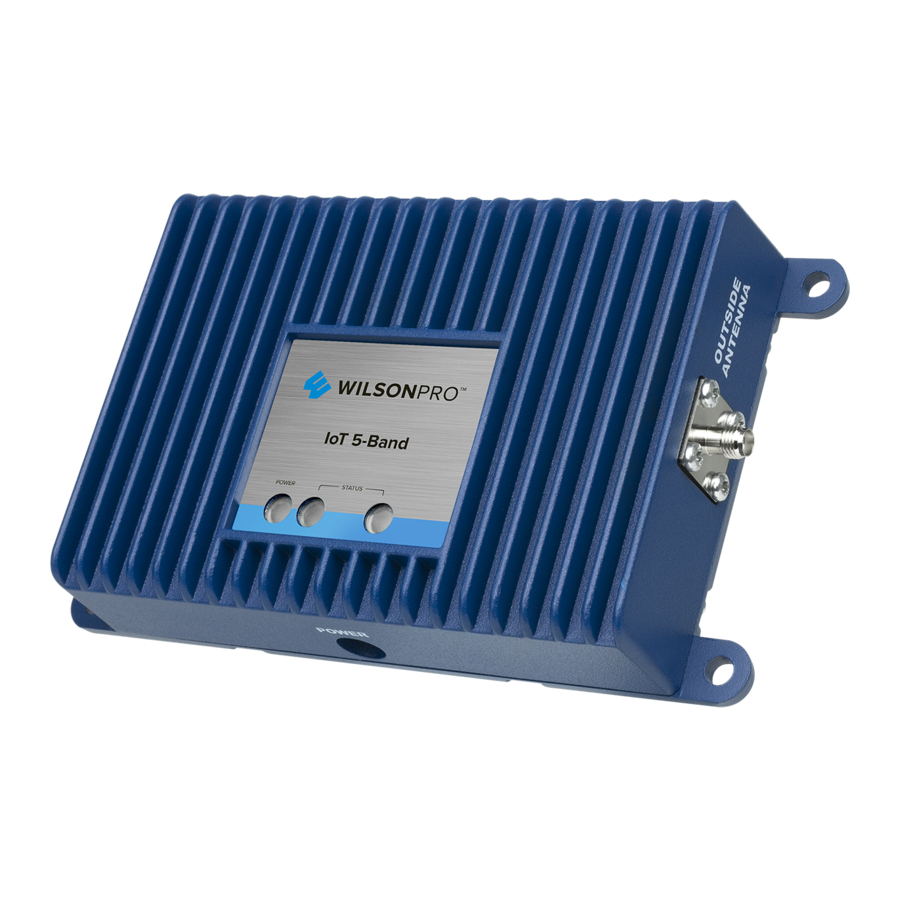

WILSON PRO IoT 5-Band Installation Manual

Direct-connect cell signal amplifier

Hide thumbs

Table Of Contents

Available languages

Quick Links

Download this manual

A Wilson Electronics Brand

BU-GDE000210-FR-001-010220.indd 1

Direct-Connect Cell Signal Amplifier

ENGLISH

FRANÇAIS

Installation Guide

IoT 5-Band

1/7/2020 9:44:21 AM

Table of Contents

Need help?

Do you have a question about the IoT 5-Band and is the answer not in the manual?

Questions and answers

Summary of Contents for WILSON PRO IoT 5-Band

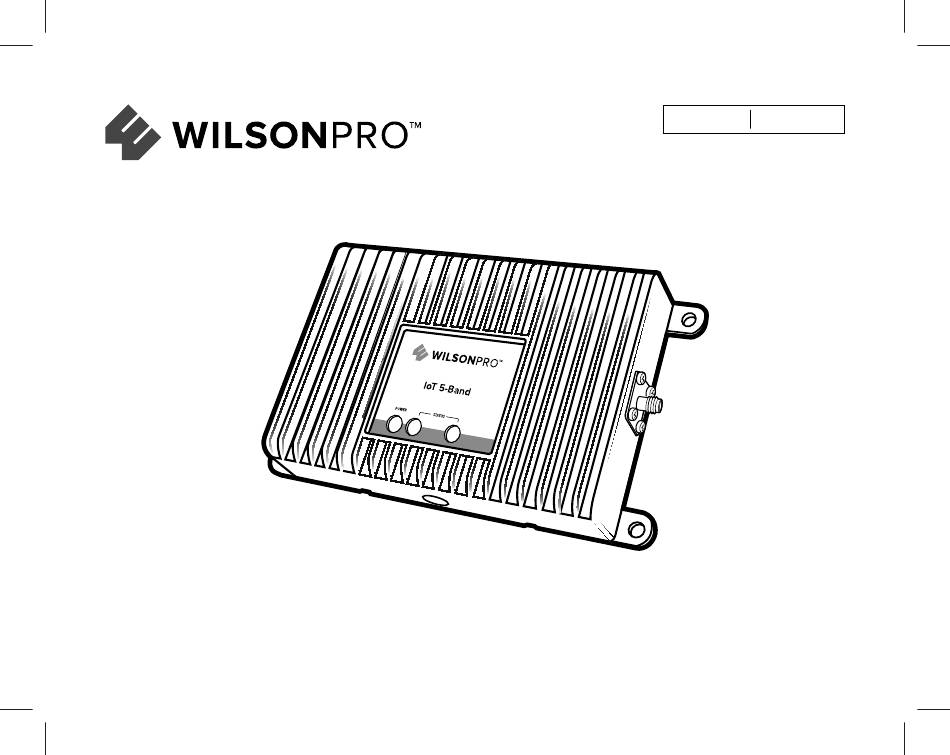

Page 1 ENGLISH FRANÇAIS Installation Guide A Wilson Electronics Brand IoT 5-Band Direct-Connect Cell Signal Amplifier BU-GDE000210-FR-001-010220.indd 1 BU-GDE000210-FR-001-010220.indd 1 1/7/2020 9:44:21 AM 1/7/2020 9:44:21 AM...
Page 2: Table Of Contents
Index Package Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 IoT Retail Application Steps .
Page 3 North American cell carriers and complys to ISED RSS-131 radio standards specification . The IoT 5-band is available in three different kit options: 460119: basic kit with traditional a/c power supply, 460219: with “hard-wired” DC power supply (for...
Page 4: Package Contents
Package Contents Any Kit Option Below IoT 5-Band Cell Signal Amplifier (460019) Kit Options (IoT 5-Band Cell Signal Amplifier included) IoT DC Hardwire Kit IoT Security Kit IoT 5-Band Kit 460219 461119 460119 30ft . RG-58 12 in . RG-316 ■...
Page 5: Iot Retail Application Steps
IoT Retail Application Example STEP 1 Outside Antenna Placement Mount the Outside Antenna on top of a metal structure that is free of obstructions Outside Antenna and 12 in . away from any other antennas . 5-Band Amplifier STEP 2 Amplifier Placement Select a location to install the Signal Amplifier that is away from excessive heat, direct sunlight, moisture and that...
Page 6 STEP 3 Route & Connect Outside Antenna Antenna to Amplifier IoT 5-Band Run the Outside Antenna Cable to Signal Amplifier the Signal Amplifier and attach it to the connector labeled Outside Antenna . Finger tighten only . Outside Antenna STEP 4 Connect Device...
Page 7 STEP 5 Power Up the Outside Antenna Amplifier IoT 5-Band Signal Amplifier Plug the Power Supply into an outlet (or connect to hardwired 12V DC source if kit 460219 is used) then connect to end of amplifier labeled POWER .
Page 8 Diagram Outside Antenna IoT 5-Band Amplifier Cellular Modem Power Supply Surge Protector ENGLISH BU-GDE000210-FR-001-010220.indd 6 BU-GDE000210-FR-001-010220.indd 6 1/7/2020 9:44:23 AM 1/7/2020 9:44:23 AM...
Page 9: Iot Securtiy Application Steps
IoT Security Application Example STEP 1 Outside Antenna Placement Mount the Outside Antenna on top of a metal structure that is free of obstructions and 12 in . away from any other antennas . Omni Outside Antenna 5-Band Amplifier STEP 2 Amplifier Placement Select a location to install the Signal Amplifier that is away from excessive heat, direct sunlight, moisture and that has...
Page 10 STEP 3 Route & Connect Omni Outside Antenna to Amplifier Antenna IoT 5-Band When using the Omni Outside Signal Amplifier Antenna, connect the N-Type connector to the antenna, then the SMA end to the amplifer . Finger tighten only .
Page 11 STEP 5 Power Up the Amplifier Omni Outside Antenna IoT 5-Band Connect the provided cable to the Signal Amplifier Security Security Control Panel (adapter may Control Panel be needed) then to the connector labeled Data Device on the Signal Amplifier .
Page 12 Diagram Omni Outside Antenna IoT 5-Band Amplifier to AC power Security Control Panel ENGLISH BU-GDE000210-FR-001-010220.indd 10 BU-GDE000210-FR-001-010220.indd 10 1/7/2020 9:44:25 AM 1/7/2020 9:44:25 AM...
Page 13: Status Light Patterns
Status Light Patterns GREEN This indicates that your amplifier is functioning properly and there are no issues with installation . SOLID RED Band has shutoff . This is due to a feedback loop condition called oscillation . This is a built in safety feature that causes a band to shut off to prevent harmful interference with a nearby cell tower .
Page 14 Troubleshooting FIXING RED LIGHT ISSUES This involves Solid Red & Blinking Green/Red lights. ■ Make sure all connections are tight . Un-plug and re-plug in power supply . ■ Increase the distance (horizontally or vertically) between the Outside Antenna and the amplifier .
Page 15: Safety Guidelines
Safety Guidelines Verify that both the Outside Antenna and the adapter extension cable are connected to the Signal Amplifier before powering up the Signal Amplifier . Use only the power supply provided in this package . Use of a non-Wilson Electronics products may damage your equipment .
Page 16 Antenna Info This radio transmitter 4726A-460019 has been approved by Innovation, Science and Economic Development Canada to operate with the antenna types listed below, with the maximum permissible gain indicated . Antenna types not included in this list that have a gain greater than the maximum gain indicated for any type listed are strictly prohibited for use with this device .
Page 17: Specifications
Specifications IoT 5-Band Direct-Connect Cell Signal Amplifier Model 460019 4726A-460019 Connectors Antenna Impedence 50 Ohms Frequency 698-716 MHz, 746-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz Power output for single cell 700 MHz B12/17 700 MHz B13 800 MHz B5...
Page 18: Warranty
30 DAY MONEY-BACK GUARANTEE All WilsonPro products are protected by WilsonPro 30-day money-back guarantee . If for any reason the performance of any product is not acceptable, simply return the product directly to the reseller with a dated proof of purchase . 3 YEAR WARRANTY WilsonPro Amplifiers are warranted for three (3) years against defects in workmanship and/or materials .
Page 19 Notes BU-GDE000210-FR-001-010220.indd 17 BU-GDE000210-FR-001-010220.indd 17 1/7/2020 9:44:26 AM 1/7/2020 9:44:26 AM...
Page 20 FRANÇAIS Guide d’installation Marque de Wilson Electronics Amplificateur IdO à cinq bandes Amplificateur de signal cellulaire à connexion directe BU-GDE000210-FR-001-010220.indd 1 BU-GDE000210-FR-001-010220.indd 1 1/7/2020 9:44:26 AM 1/7/2020 9:44:26 AM...
Page 21 Index Contenu de la trousse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Étapes d’application de l’IdO pour la vente au détail .
Page 22 Amplificateur IdO à cinq bandes Amplificateur de signal cellulaire à connexion directe L’amplificateur IdO à cinq bandes de WilsonPro est une solution à « connexion directe » qui permet d’amplifier le signal de l’équipement et des appareils de réseau cellulaire, y compris les distributeurs automatiques, les guichets automatiques, les panneaux de sécurité...
Page 23 Contenu de la trousse Toute trousse ci-dessous Amplificateur de signal cellulaire IdO à cinq bandes (460019) Trousses (amplificateur de signal cellulaire IdO à cinq bandes compris) Trousse d’amplificateur IdO Trousse d’amplificateur Trousse de sécurité IdO c.c. à câble rigide 460219 IdO à...
Page 24 Exemple d’application de l’IdO Antenne extérieure pour la vente au détail ÉTAPE 1 Mise en place de l’antenne extérieure Fixez l’antenne extérieure sur une structure métallique exempte d’obstacles et à 12 po de toute autre antenne . Amplificateur à cinq bandes ÉTAPE 2 Mise en place de l’amplificateur Choisissez un endroit pour installer l’amplificateur de signal qui est éloigné...
Page 25 ÉTAPE 3 Acheminer le Antenne extérieure câble et brancher l’antenne à l’amplificateur Amplificateur de signal IdO à cinq bandes Faites passer le câble de l’antenne extérieure jusqu’à l’amplificateur de signal et fixez-le au connecteur étiqueté « Outside Antenna » (antenne extérieure) . Serrez le câble avec les doigts seulement . Antenne extérieure ÉTAPE 4 Brancher le Amplificateur...
Page 26 ÉTAPE 5 Mettre Antenne extérieure l’amplificateur sous tension Amplificateur de signal Branchez le bloc d’alimentation dans la IdO à cinq prise (ou connectez-le à une source c .c . bandes de 12V à câble rigide si la trousse 460219 est utilisée), puis branchez-le à l’extrémité de l’amplificateur étiquetée « POWER »...
Page 27 Diagramme Antenne extérieure Amplificateur de signal IdO à cinq bandes Modem cellulaire Bloc d’alimentation Limiteur de surtension FRANÇAIS BU-GDE000210-FR-001-010220.indd 6 BU-GDE000210-FR-001-010220.indd 6 1/7/2020 9:44:28 AM 1/7/2020 9:44:28 AM...
Page 28 Exemple d’application de l’IdO Antenne extérieure Omni pour la sécurité ÉTAPE 1 Mise en place de l’antenne extérieure Fixez l’antenne extérieure sur une structure métallique exempte d’obstacles et à 12 po de toute autre antenne . Amplificateur à cinq ÉTAPE 2 Mise en place de bandes l’amplificateur Choisissez un endroit pour installer...
Page 29 ÉTAPE 3 Acheminer le câble et Antenne brancher l’antenne à l’amplificateur extérieure Omni Amplificateur de signal Lorsque vous utilisez l’antenne IdO à cinq bandes extérieure Omni, branchez le connecteur de type N à l’antenne, puis l’extrémité SMA à l’amplificateur . Serrez le câble avec les doigts seulement .
Page 30 ÉTAPE 5 Mise sous tension de l’amplificateur Antenne extérieure Omni Amplificateur de signal IdO à Branchez le câble fourni au panneau de cinq bandes contrôle de sécurité (un adaptateur peut Panneau de être nécessaire), puis au connecteur contrôle de sécurité étiqueté...
Page 31 Diagramme Antenne extérieure Omni Amplificateur de signal IdO à cinq bandes vers la source d’alimentation Panneau de contrôle de sécurité FRANÇAIS BU-GDE000210-FR-001-010220.indd 10 BU-GDE000210-FR-001-010220.indd 10 1/7/2020 9:44:29 AM 1/7/2020 9:44:29 AM...
Page 32 Modes des voyants d’état VERT Cela indique que votre amplificateur fonctionne correctement et que votre installation ne présente aucun problème . ROUGE La bande a été désactivée . Cela est dû à une condition de boucle de rétroaction appelée oscillation . Il s’agit d’une fonction de sécurité intégrée qui provoque la fermeture de la bande afin d’éviter les interférences nuisibles avec une tour de téléphonie cellulaire située à...
Page 33 Dépannage RÉGLER LES PROBLÈMES LIÉS AUX VOYANTS ROUGES Ceci concerne les voyants suivants : rouge et vert/rouge clignotants. ■ Assurez-vous que toutes les connexions sont bien serrées . Débranchez et rebranchez le bloc d’alimentation . ■ Augmentez la distance (horizontale ou verticale) entre l’antenne extérieure et l’amplificateur .
Page 34 Conseils de sécurité Assurez-vous que l’antenne extérieure et le câble de rallonge de l’adaptateur sont branchés à l’amplificateur de signal avant de mettre ce dernier sous tension . Seul le bloc d’alimentation fourni doit être utilisé . L’utilisation d’un produit de marque autre que Wilson Electronics peut endommager votre équipement .
Page 35 Renseignements sur l’antenne L’émetteur radio 4726A-460019 a été approuvé par Innovation, Sciences et Développement économique Canada et peut être utilisé avec les types d’antennes énumérés ci-dessous, le gain maximal admissible étant indiqué . Il est strictement interdit d’utiliser ce dispositif avec un type d’antenne qui ne figure pas dans la liste ci-dessous et dont le gain est supérieur au gain maximal des antennes de cette liste .
Page 36 Caractéristiques techniques Amplificateur de signal cellulaire IdO à cinq bandes à connexion directe Modèle 460019 Numéro IC 4726A-460019 Connecteurs Numéro SMA Impédance d’antenne 50 ohms Fréquences 698-716 MHz, 746-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz DBm de sortie d’alimentation pour Bande 12/17 – 700 MHz Bande 13 – 700 MHz Bande 13 – 800 MHz Bande 13 – 1700 MHz Bande 13 –...
Page 37 GARANTIE DE REMBOURSEMENT DE 30 JOURS Tous les produits WilsonPro sont protégés par la garantie de remboursement de 30 jours de WilsonPro . Si, pour quelque raison, le rendement de tout produit ne vous convient pas, il suffit de le retourner directement au marchand accompagné d’une preuve de date d’achat .
Page 38 Remarques BU-GDE000210-FR-001-010220.indd 17 BU-GDE000210-FR-001-010220.indd 17 1/7/2020 9:44:30 AM 1/7/2020 9:44:30 AM...
Page 39 Remarques BU-GDE000210-FR-001-010220.indd 18 BU-GDE000210-FR-001-010220.indd 18 1/7/2020 9:44:30 AM 1/7/2020 9:44:30 AM...
Page 40 A Wilson Electronics Brand Marque de Wilson Electronics 3301 East Deseret Drive, St . George, UT 866 .294 . 1 660 www .wilsonpro .com support@wilsonpro .com Copyright © 2019 Wilson Electronics . All rights reserved . Wilson Electronics products covered by U .S . patent(s) and pending application(s) For patents go to: weboost .com/us/patents Copyright © 2019 Wilson Electronics .
