Sygonix 51246R1 Operating Instructions Manual

Bedienungsanleitung
D

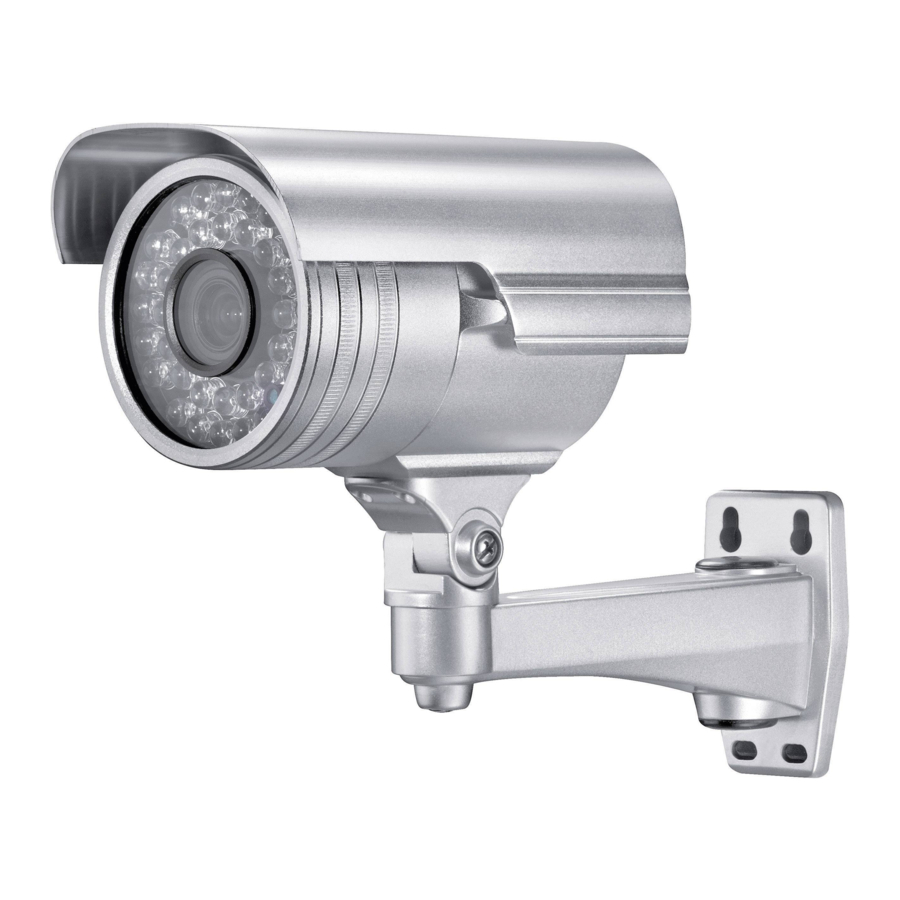

DIS Farbkamera, 1000 TVL, 2,8 - 12 mm
Bestimmungsgemäße Verwendung
Die Kamera dient der Bild-Überwachung und Sicherung von uneinsehbaren bzw. kriti-
schen Bereichen (z.B. Eingangsbereiche, Überwachung in Tiefgaragen o.ä.).
Die Kamera darf nur mit einer stabilisierten Gleichspannung von 12 V/DC betrieben
werden.
Das Produkt ist für den Betrieb im Innen- und Außenbereich geeignet (IP65).
Bitte beachten Sie, dass Sie sich strafbar machen, wenn Sie fremde Personen ohne
deren Wissen und Einverständnis mit dieser Kamera beobachten. Beachten Sie die
Bestimmungen und Vorschriften des Landes, in dem Sie die Kamera einsetzen.
Die Sicherheitshinweise sind unbedingt zu befolgen!
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Pro-
duktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer
Schlag etc., verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut
werden!
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der
jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Kamera mit vormontierter Wandhalterung
• Montagematerial (4x Schrauben, 4x Dübel)
• Bedienungsanleitung
Symbol-Erklärungen
Dieses Symbol weist Sie auf besondere Gefahren bei Handhabung, Betrieb
oder Bedienung hin.
Das „Pfeil"-Symbol steht für spezielle Tipps und Bedienhinweise.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung ver-
ursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschä-
den übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handha-
bung oder Nichtbeachten der Sicherheitshinweise verursacht werden,
übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewähr-
leistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Um-
bauen und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es
niemals.
• Die Kamera darf nur mit einer stabilisierten Gleichspannung von 12 V/DC be-
trieben werden. Der Innenkontakt des Niedervolt-Rundsteckers muss Plus/+
führen, der Außenkontakt Minus/-.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Betreiben
Sie es außerhalb der Reichweite von Kindern.
• Der Betrieb dieser Überwachungskamera ersetzt nicht die persönliche Auf-
sicht von Kindern oder Menschen, die besonderer Hilfe bedürfen, sondern
dient lediglich der Unterstützung dieser Aufsicht.
• Die Kamera ist für den Betrieb im Innen- und Außenbereich geeignet (IP65).
Sie darf jedoch niemals in oder unter Wasser betrieben werden, dadurch
wird sie zerstört.
Die Verbindungsstecker am Anschlusskabel der Kamera sind nicht wasser-
fest oder wasserdicht und müssen deshalb im trockenen Innenbereich lie-
gen.
• Die Kamera darf keinen extremen Temperaturen, direktem Sonnenlicht, in-
tensiver Vibration oder schwerer mechanischer Beanspruchung ausgesetzt
werden.
• Stellen Sie sicher, dass das Anschlusskabel nicht gequetscht, geknickt oder
durch scharfe Kanten beschädigt wird.
Die Haustechnik-Marke für das ganze Haus. Mehr Informationen unter www.sygonix.com
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem
Fall aus bereits geringer Höhe wird es beschädigt.
• Wird die Kamera in Verbindung mit anderen Geräten benutzt (z.B. einem
Monitor), so müssen die Bedienungsanleitungen und Sicherheitshinweise
dieser Geräte ebenfalls unbedingt beachtet werden.
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,
wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet
- das Gerät längere Zeit unter ungünstigen Verhältnissen gelagert wurde
- schwere Transportbeanspruchungen aufgetreten sind
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anla-
gen und Betriebsmittel zu beachten.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht be-
antwortet werden, so wenden Sie sich bitte an uns oder an einen anderen
Fachmann.
Montage
Die Kamera sollte nicht direkt in helle Lichtquellen oder in Richtung der Sonne
gerichtet werden, da dadurch das Bild übersteuert wird.
Wir empfehlen Ihnen, beim Einsatz im Außenbereich einen vor Niederschlag
geschützten Ort zu wählen (z.B. unter einem Dachvorsprung), da eine Trop-
fenbildung auf der Frontscheibe der Kamera zu einem verzerrten und un-
brauchbaren Bild führt.
Die Kamera verfügt über eine vormontierte Wandhalterung. Diese ist mittels vier
Schrauben an einer geeigneten Stelle festzuschrauben. Benutzen Sie je nach Unter-
grund entsprechende Schrauben und ggf. Dübel.
Achten Sie beim Festschrauben bzw. Bohren von Löchern darauf, dass keine
Kabel oder Leitungen beschädigt werden.
Wenn das Anschlusskabel unsichtbar verlegt werden soll, so ist unter der Wandhal-
terung ein entsprechend großes Loch zu bohren, um die Stecker hindurchführen zu
können. Die Wandhalterung verdeckt dann dieses Loch und schützt das Kabel vor
mutwilliger Beschädigung.
Alternativ lässt sich das Kabel auch nach außen führen. Hierzu befindet sich oben und
unten in der Wandhalterung ein schwarzer Gummistopfen. Schützen Sie das Kabel in
diesem Fall mit einem geeigneten Kabelkanal o.ä.
Die Anschlussstecker sind nicht feuchtigkeitsgeschützt und müssen sich
deshalb im trockenen Innenbereich befinden, da es andernfalls zu Korrosion
kommt.
Zur Ausrichtung der Kamera lösen Sie die beiden Schrauben links und unten an der
Wandhalterung.
Bringen Sie die Kamera in die gewünschte Position und fixieren Sie die Schrauben
wieder.
Eine genaue Ausrichtung kann nach der Inbetriebnahme der Kamera erfolgen, wenn
das Kamerabild auf einem Monitor dargestellt wird.
