Bedienungsanleitung
D

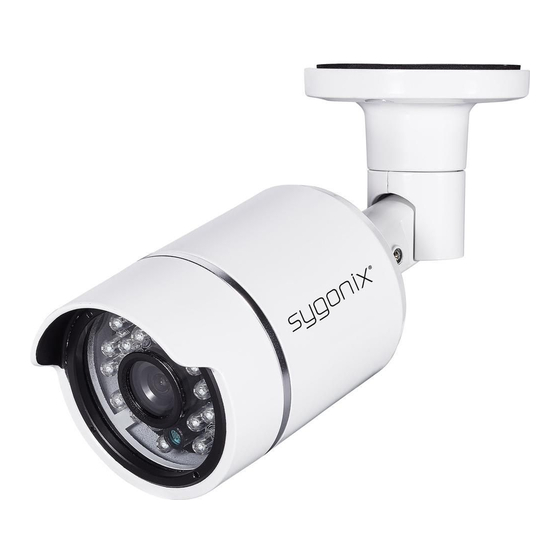

DIS Überwachungskamera, 1000 TVL
Best.-Nr. 1359878 (Brennweite 3,6 mm)
Best.-Nr. 1359879 (Brennweite 6 mm)
Bestimmungsgemäße Verwendung
Die Kamera dient der Bild-Überwachung und Sicherung von uneinsehbaren bzw.
kritischen Bereichen (z.B. Eingangsbereiche, Überwachung in Tiefgaragen o.ä.).
Die Kamera darf nur mit einer stabilisierten Gleichspannung von 12 V/DC betrie-
ben werden.
Das Produkt ist für den Betrieb im Innen- und Außenbereich geeignet (IP65).
Bitte beachten Sie, dass Sie sich strafbar machen, wenn Sie fremde Personen
ohne deren Wissen und Einverständnis mit dieser Kamera beobachten. Beach-
ten Sie die Bestimmungen und Vorschriften des Landes, in dem Sie die Kamera
einsetzen.
Die Sicherheitshinweise sind unbedingt zu befolgen!
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses
Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand,
elektrischer Schlag etc., verbunden. Das gesamte Produkt darf nicht geändert
bzw. umgebaut werden!
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforde-
rungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Waren-
zeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Kamera mit vormontierter Wandhalterung
• Sechskantschlüssel
• Montagematerial (3x Schrauben, 3x Dübel)
• Bedienungsanleitung
Symbol-Erklärungen
Dieses Symbol weist Sie auf besondere Gefahren bei Handhabung, Be-
trieb oder Bedienung hin.
Das „Pfeil"-Symbol steht für spezielle Tipps und Bedienhinweise.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung
verursacht werden, erlischt die Gewährleistung/Garantie! Für Fol-
geschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Hand-
habung oder Nichtbeachten der Sicherheitshinweise verursacht
werden, übernehmen wir keine Haftung. In solchen Fällen erlischt
die Gewährleistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige
Umbauen und/oder Verändern des Produkts nicht gestattet. Zerlegen
Sie es niemals.
• Die Kamera darf nur mit einer stabilisierten Gleichspannung von
12 V/DC betrieben werden. Der Innenkontakt des Niedervolt-Rundste-
ckers muss Plus/+ führen, der Außenkontakt Minus/-.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Betrei-
ben Sie es außerhalb der Reichweite von Kindern.
• Der Betrieb dieser Überwachungskamera ersetzt nicht die persönliche
Aufsicht von Kindern oder Menschen, die besonderer Hilfe bedürfen,
sondern dient lediglich der Unterstützung dieser Aufsicht.
• Die Kamera ist für den Betrieb im Innen- und Außenbereich geeignet
(IP65). Sie darf jedoch niemals in oder unter Wasser betrieben werden,
dadurch wird sie zerstört.
Die Verbindungsstecker am Anschlusskabel der Kamera sind nicht was-
serfest oder wasserdicht und müssen deshalb im trockenen Innenbe-
reich liegen.
• Die Kamera darf keinen extremen Temperaturen, direktem Sonnen-
licht, intensiver Vibration oder schwerer mechanischer Beanspruchung
ausgesetzt werden.
• Stellen Sie sicher, dass das Anschlusskabel nicht gequetscht, geknickt
oder durch scharfe Kanten beschädigt wird.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könn-
te für Kinder zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder
dem Fall aus bereits geringer Höhe wird es beschädigt.
• Wird die Kamera in Verbindung mit anderen Geräten benutzt (z.B.
einem Monitor), so müssen die Bedienungsanleitungen und Sicher-
heitshinweise dieser Geräte ebenfalls unbedingt beachtet werden.
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich
ist, wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet,
- das Gerät längere Zeit unter ungünstigen Verhältnissen gelagert
wurde,
- schwere Transportbeanspruchungen aufgetreten sind.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften
des Verbandes der gewerblichen Berufsgenossenschaften für elektri-
sche Anlagen und Betriebsmittel zu beachten.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung
nicht beantwortet werden, so wenden Sie sich bitte an uns oder an
einen anderen Fachmann.
Montage
Die Kamera sollte nicht direkt in helle Lichtquellen oder in Richtung der
Sonne gerichtet werden, da dadurch das Bild übersteuert wird.
Wir empfehlen Ihnen, beim Einsatz im Außenbereich einen vor Nieder-
schlag geschützten Ort zu wählen (z.B. unter einem Dachvorsprung), da
eine Tropfenbildung auf der Frontscheibe der Kamera zu einem verzerr-
ten und unbrauchbaren Bild führt.
Die Kamera verfügt über eine vormontierte Wandhalterung. Diese ist mittels drei
Schrauben an einer geeigneten Stelle festzuschrauben. Benutzen Sie je nach
Untergrund entsprechende Schrauben und ggf. Dübel.
Achten Sie beim Festschrauben bzw. Bohren von Löchern darauf, dass
keine Kabel oder Leitungen beschädigt werden.
Wenn das Anschlusskabel unsichtbar verlegt werden soll, so ist unter der Wand-
halterung ein entsprechend großes Loch zu bohren, um die Stecker hindurchfüh-
ren zu können. Die Wandhalterung verdeckt dann dieses Loch und schützt das
Kabel vor mutwilliger Beschädigung.
Alternativ lässt sich das Anschlusskabel durch eine Öffnung in der Wandhalte-
rung nach außen führen. Schützen Sie das Anschlusskabel in diesem Fall mit
einem geeigneten Kabelkanal o.ä.
Die Anschlussstecker sind nicht feuchtigkeitsgeschützt und müssen
sich deshalb im trockenen Innenbereich befinden, da es andernfalls zu
Korrosion kommt.
Zur Ausrichtung der Kamera lösen Sie die Schrauben an der Wandhalterung
über den mitgelieferten Sechskantschlüssel.
Bringen Sie die Kamera in die gewünschte Position und fixieren Sie die Schrau-
ben wieder.
Eine genaue Ausrichtung kann nach der Inbetriebnahme der Kamera erfolgen,
wenn das Kamerabild auf einem Monitor dargestellt wird.
