7. Phase de vie

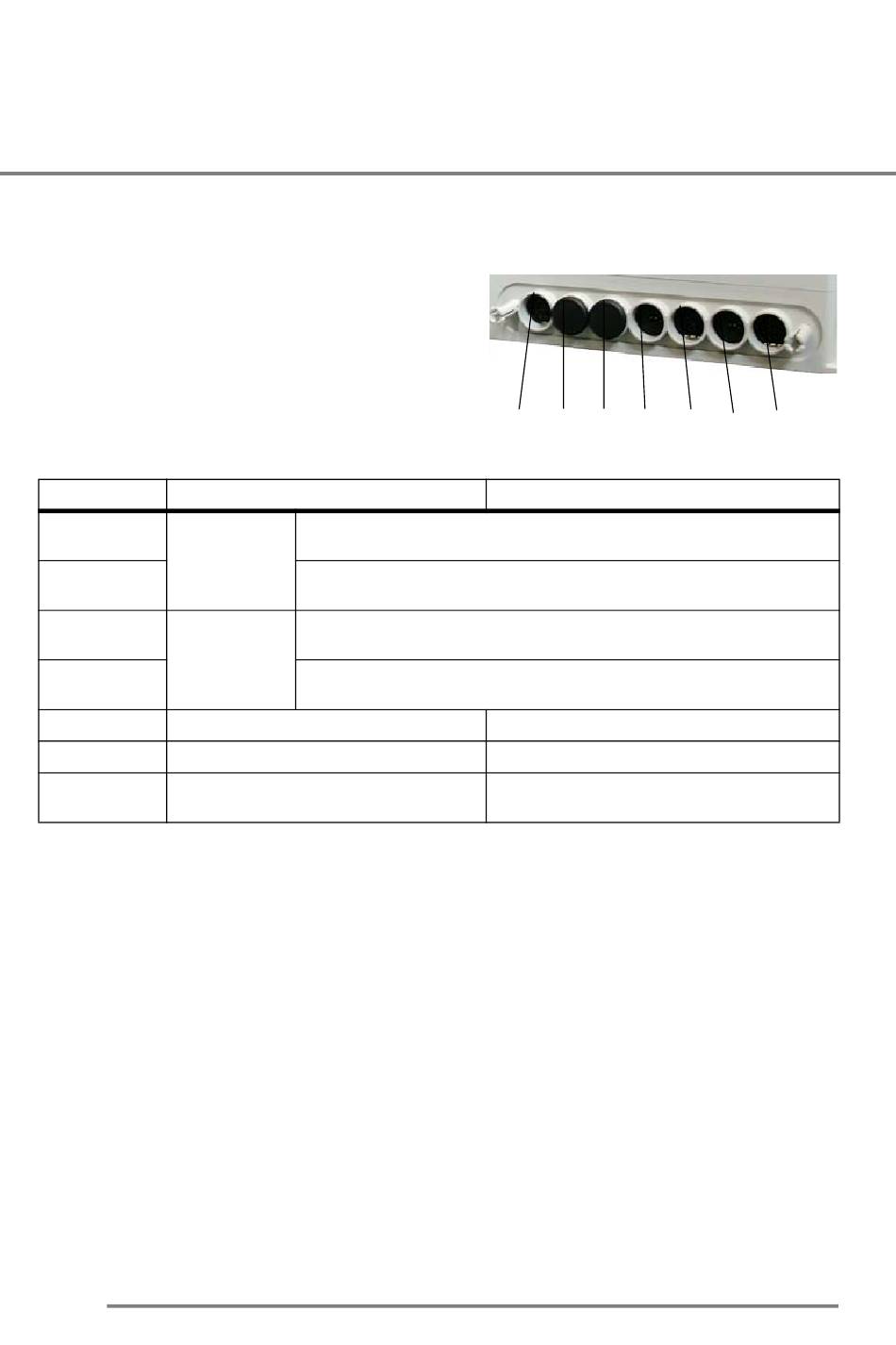

7.2.2 Raccordement électrique au boîtier
La commande est conçue pour 2 entraînements max. La
commande comporte soit des prises à 8 pôles, soit des prises
à 2 pôles. Les raccordements non présents sont couverts par
des bouchons borgnes.
Prise
1
Entraînement 1
2
3
Entraînement 2
4
5 non occupé
6 Réglage de la vitesse
Commutateur manuel parallèle
7
avec 2 ou 6 touches
Maintenez impérativement la prise 5 fermée pendant le fonctionnement.
54
Raccordement
Raccordement C
Raccordement A
Raccordement C
Raccordement A
7 6 5 4
Remarque
Prise DIN à 8 pôles pour colonne télescopique
avec fiche correspondante
Prise DIN à 2 pôles pour colonne télescopique
avec fiche correspondante
Prise DIN à 8 pôles pour colonne télescopique
avec fiche correspondante
Prise DIN à 2 pôles pour colonne télescopique
avec fiche correspondante
Entrée 2 à 10 Volt ou entrée du potentiomètre
Prise DIN à 5 pôles
3
2 1
