7.2.4 Geschwindigkeitseinstellung
Die Verfahrgeschwindigkeit der Antriebe kann durch die Änderung des Potentiometerwerts
(PWM) individuell eingestellt werden. Die Motor-PWM wird nicht nach der Motordrehzahl gere-
gelt. Daraus ergibt sich eine Verfahrgeschwindigkeit, die von der Last der Antriebe abhängig ist.
Die Motor-PWM wird mit Hilfe eines Potentiometers oder einer 2- bis 10-Volt-Gleichspannung
eingestellt (siehe Schaltbild).

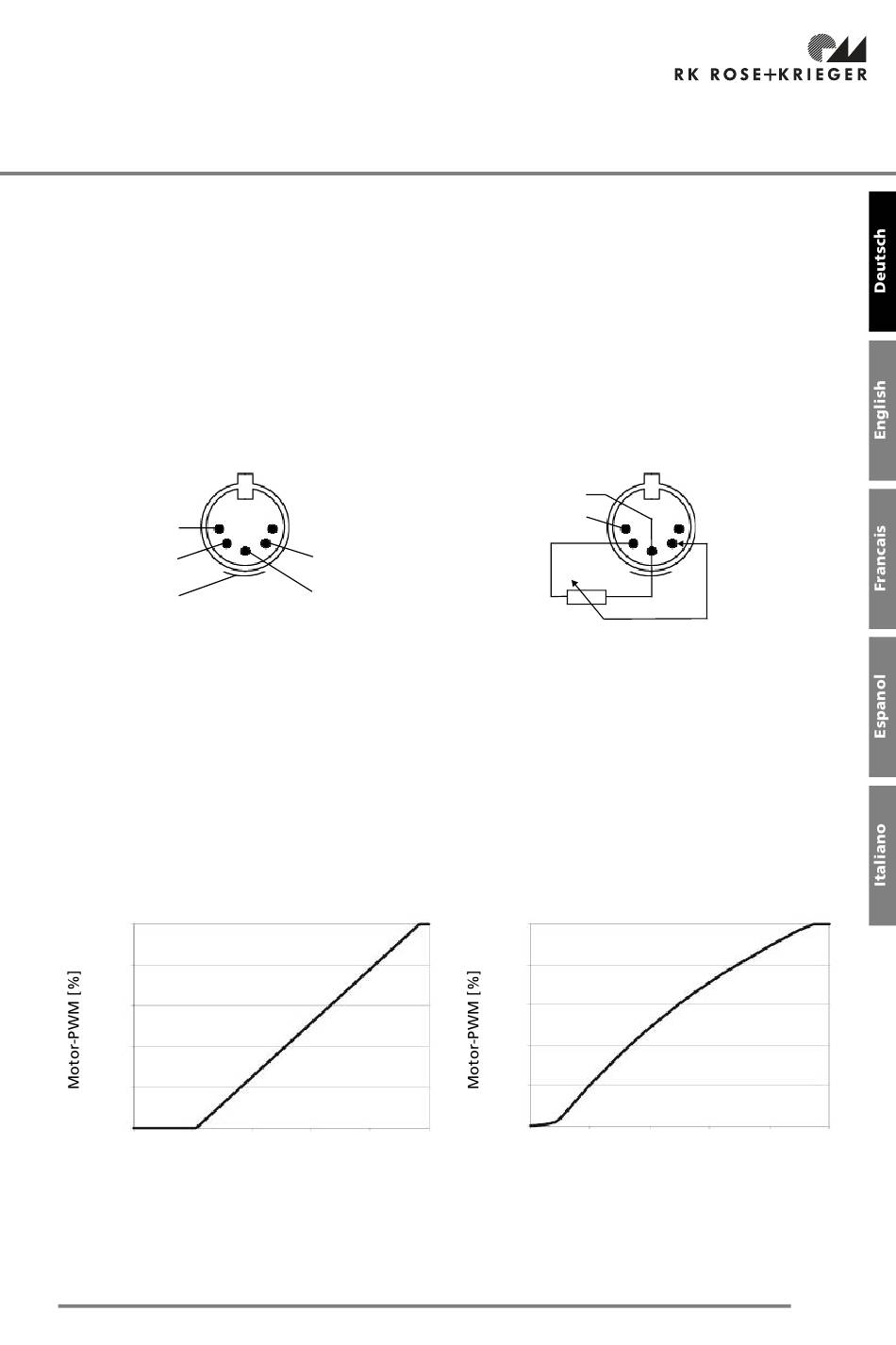

Buchse 6
Belegung
2- bis 10-Volt-
Eingang
Poti-Eingang
GND
Für den Anschluss ist ein Kabel mit offenem Kabelende im Zubehör erhältlich. Die weiteren Kom-
ponenten sind nicht über die Firma RK Rose+Krieger GmbH erhältlich.
Die nachfolgenden Diagramme zeigen das Verhältnis zwischen der Eingangsspannung bzw. dem
Potentiometerwert und der Verfahrgeschwindigkeit. Eine Verringerung der Geschwindigkeit
kann zu einer geringeren maximalen Hubkraft des Antriebs führen.
100
80
60
40
20
0
0 2 V
Eingangsspannung 2 bis 10 V (Pin 3)
Poti-Eingang
GND
4 V 6 V 8 V 10 V
7. Lebensphasen
Anschlussschema
GND
2 bis 10 Volt
GND
10 kOhm (linear)
100
80
60
40
20
0
0 2 4
Potentiometerwert [kOhm]
6 8 10
