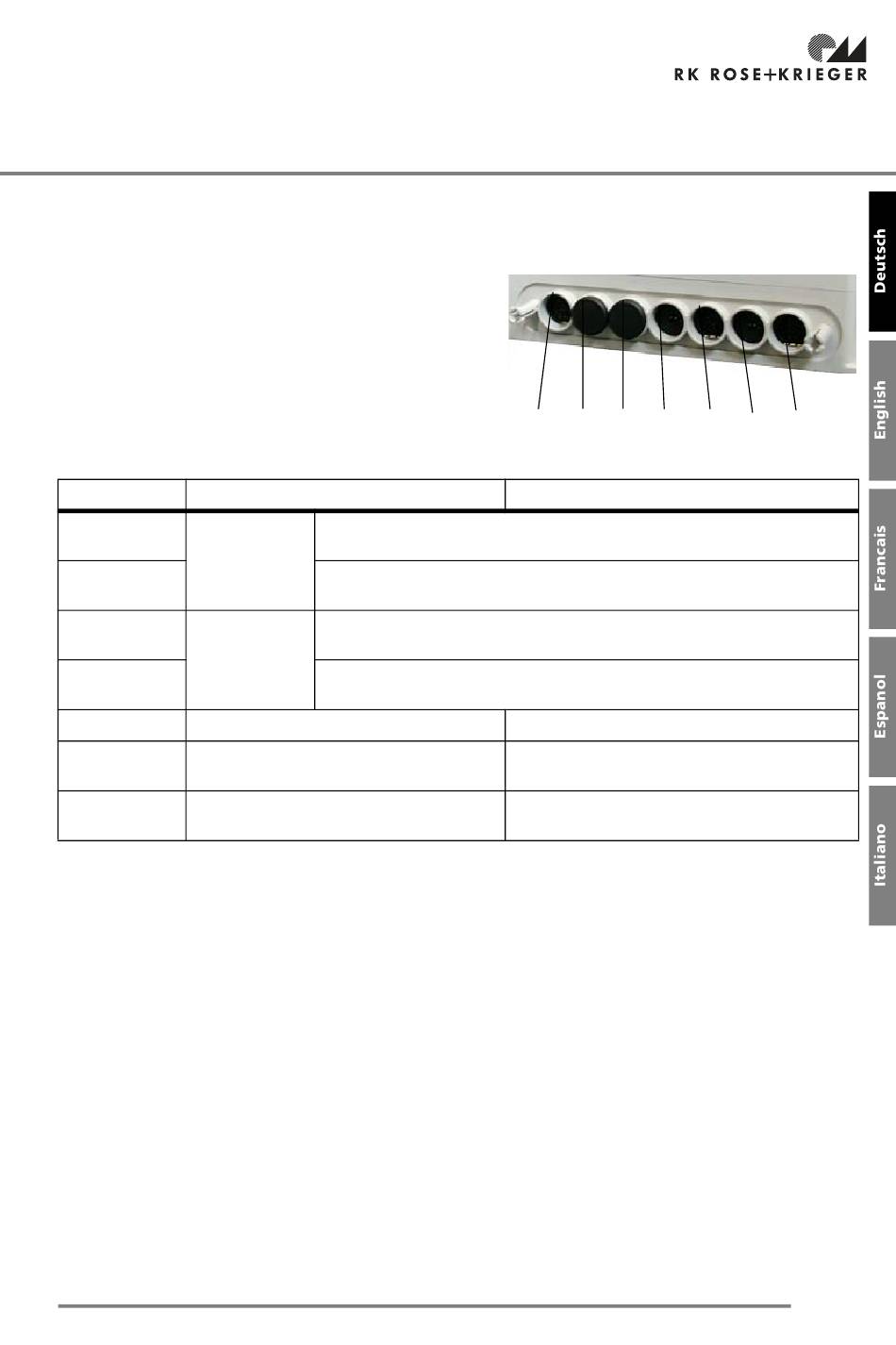

7.2.2 Anschlussbelegung am Gehäuse
Die Steuerung ist für max. 2 Antriebe ausgelegt. Die Steue-
rung hat entweder die 8-poligen Buchsen oder die 2-poligen
Buchsen. Die nicht vorhandenen Anschlüsse sind durch
Blindstopfen abgedeckt.
Buchse
1
Antrieb 1
2
3
Antrieb 2
4
5 nicht belegt
6 Geschwindigkeitseinstellung
paralleler Handschalter
7
mit 2 oder 6 Tasten
Halten Sie während des Betriebs die Buchse 5 unbedingt verschlossen.
Anschluss
Anschluss C
Anschluss A
Anschluss C
Anschluss A
7. Lebensphasen
7 6 5 4
Bemerkung
8-polige DIN-Buchse für Hubsäulen mit
entsprechendem Stecker
2-polige DIN-Buchse für Hubsäulen mit
entsprechendem Stecker
8-polige DIN-Buchse für Hubsäulen mit
entsprechendem Stecker
2-polige DIN-Buchse für Hubsäulen mit
entsprechendem Stecker
2- bis 10-Volt-Eingang oder Potentiometer-
eingang
5-polige DIN-Buchse
3
2 1
